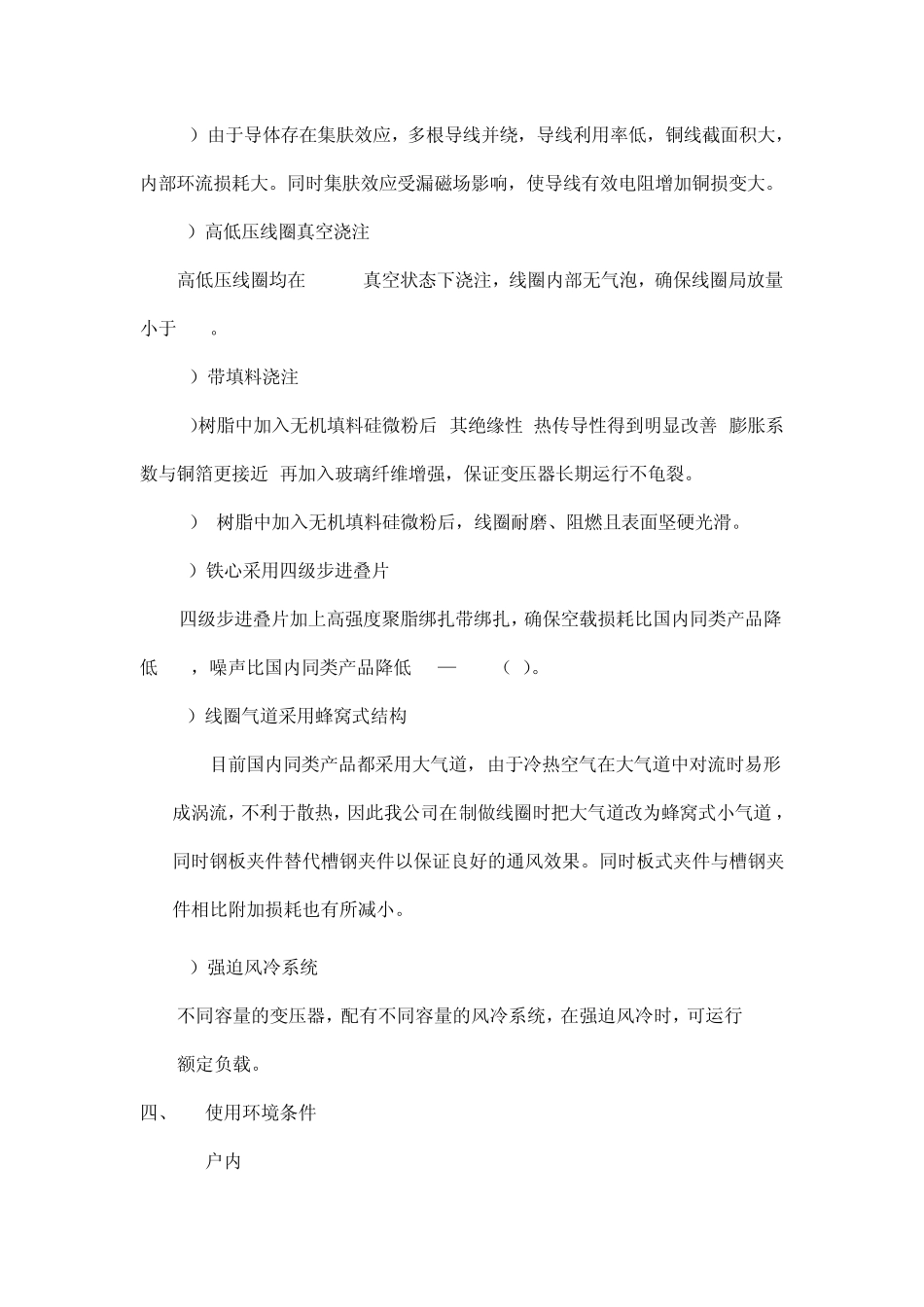

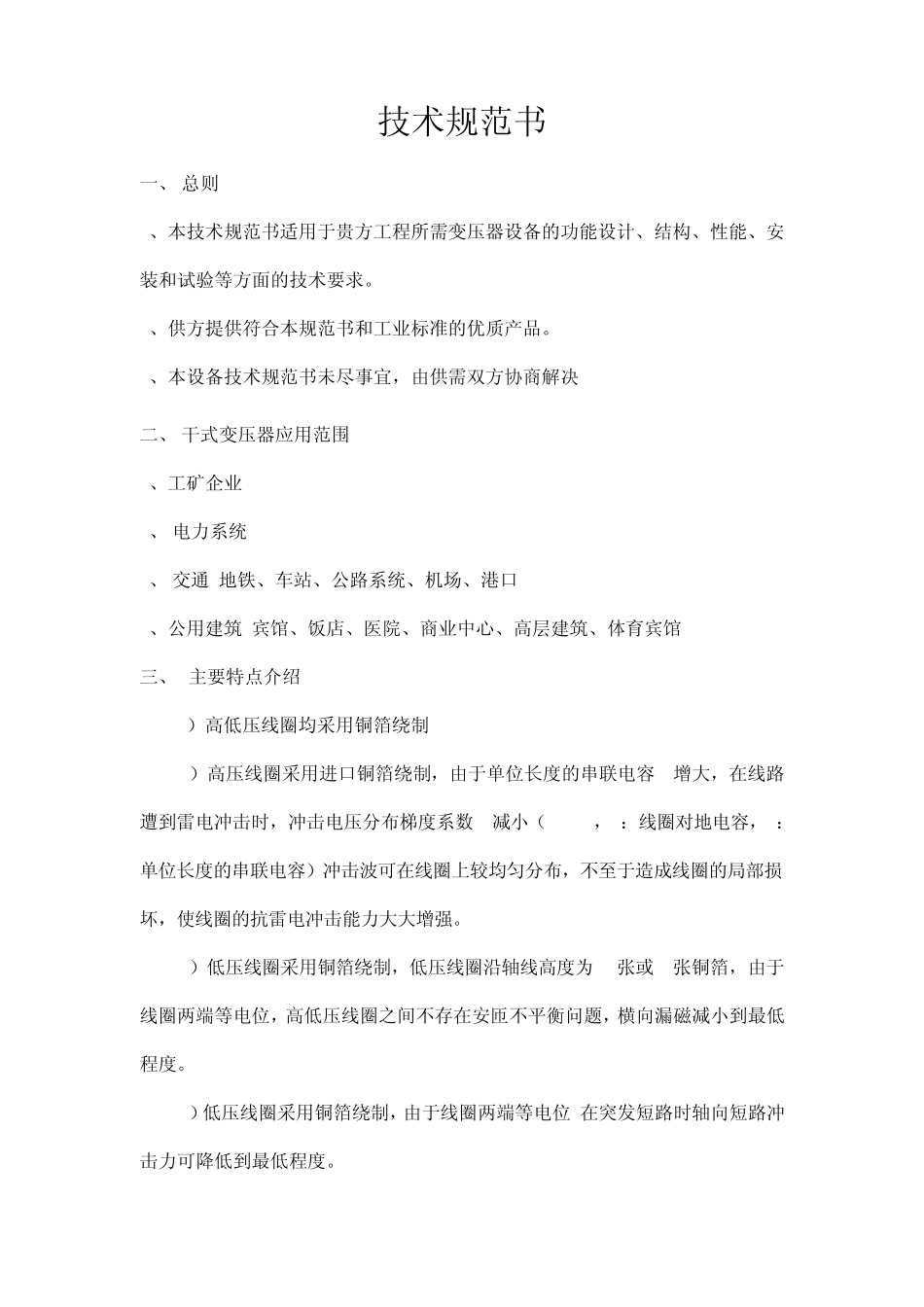

技术规范书 一、 总则 1、本技术规范书适用于贵方工程所需变压器设备的功能设计、结构、性能、安装和试验等方面的技术要求。 2、供方提供符合本规范书和工业标准的优质产品。 3、本设备技术规范书未尽事宜，由供需双方协商解决 二、 干式变压器应用范围 1、工矿企业 1、 电力系统 2、 交通(地铁、车站、公路系统、机场、港口) 4、公用建筑(宾馆、饭店、医院、商业中心、高层建筑、体育宾馆) 三、 主要特点介绍 1）高低压线圈均采用铜箔绕制 a）高压线圈采用进口铜箔绕制，由于单位长度的串联电容 k增大，在线路遭到雷电冲击时，冲击电压分布梯度系数 a减小（a=c/k，c：线圈对地电容，k：单位长度的串联电容）冲击波可在线圈上较均匀分布，不至于造成线圈的局部损坏，使线圈的抗雷电冲击能力大大增强。 b）低压线圈采用铜箔绕制，低压线圈沿轴线高度为 1张或 2张铜箔，由于线圈两端等电位，高低压线圈之间不存在安匝不平衡问题，横向漏磁减小到最低程度。 c）低压线圈采用铜箔绕制，由于线圈两端等电位,在突发短路时轴向短路冲击力可降低到最低程度。 d）由于导体存在集肤效应，多根导线并绕，导线利用率低，铜线截面积大，内部环流损耗大。同时集肤效应受漏磁场影响，使导线有效电阻增加铜损变大。 2）高低压线圈真空浇注 高低压线圈均在 1mbar真空状态下浇注，线圈内部无气泡，确保线圈局放量小于 5PC。 3）带填料浇注 a）树脂中加入无机填料硅微粉后,其绝缘性,热传导性得到明显改善,膨胀系数与铜箔更接近,再加入玻璃纤维增强，保证变压器长期运行不龟裂。 b） 树脂中加入无机填料硅微粉后，线圈耐磨、阻燃且表面坚硬光滑。 4）铁心采用四级步进叠片 四级步进叠片加上高强度聚脂绑扎带绑扎，确保空载损耗比国内同类产品降低 10%，噪声比国内同类产品降低 10—15dB（A）。 5）线圈气道采用蜂窝式结构 目前国内同类产品都采用大气道，由于冷热空气在大气道中对流时易形成涡流，不利于散热，因此我公司在制做线圈时把大气道改为蜂窝式小气道 ，同时钢板夹件替代槽钢夹件以保证良好的通风效果。同时板式夹件与槽钢夹件相比附加损耗也有所减小。 6）强迫风冷系统 不同容量的变压器，配有不同容量的风冷系统，在强迫风冷时，可运行 150% 额定负载。 四、 使用环境条件 户内 五、 运行条件 1、额定电压：10kV 2、额定频率：50Hz 3、最高工作电压：12kV 六、 主要技术参数 1、 型号：SCB9-1600/10...
