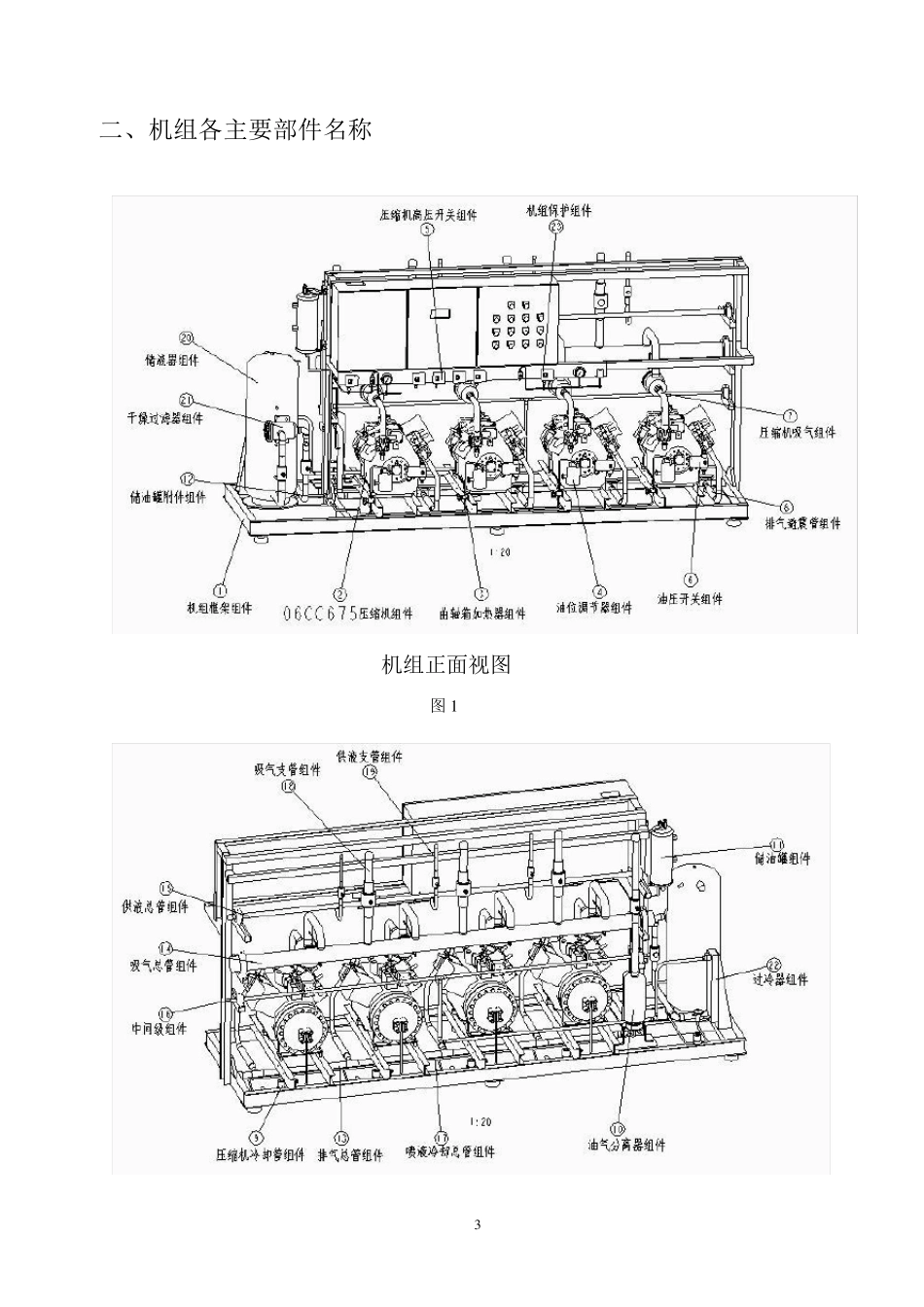

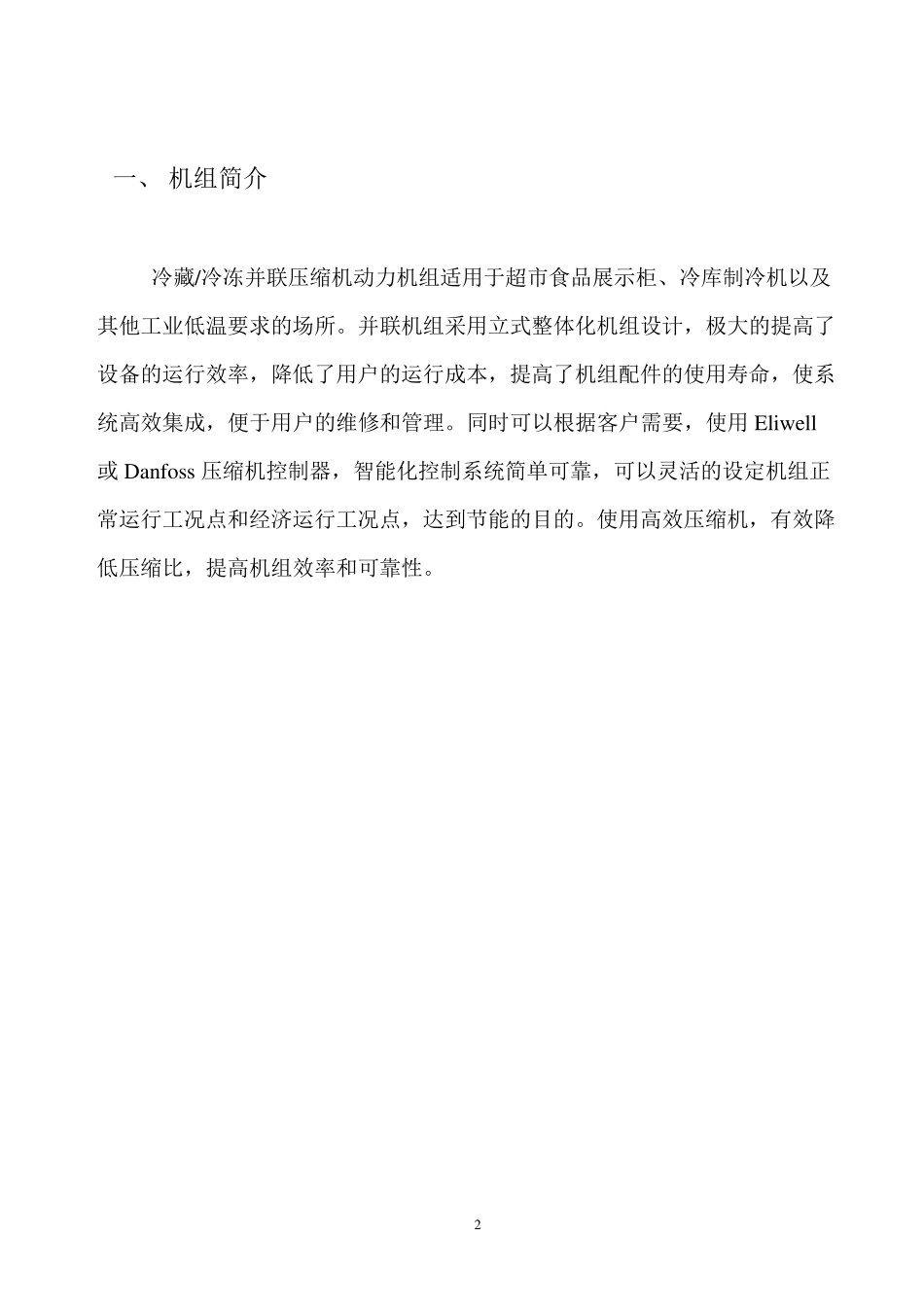

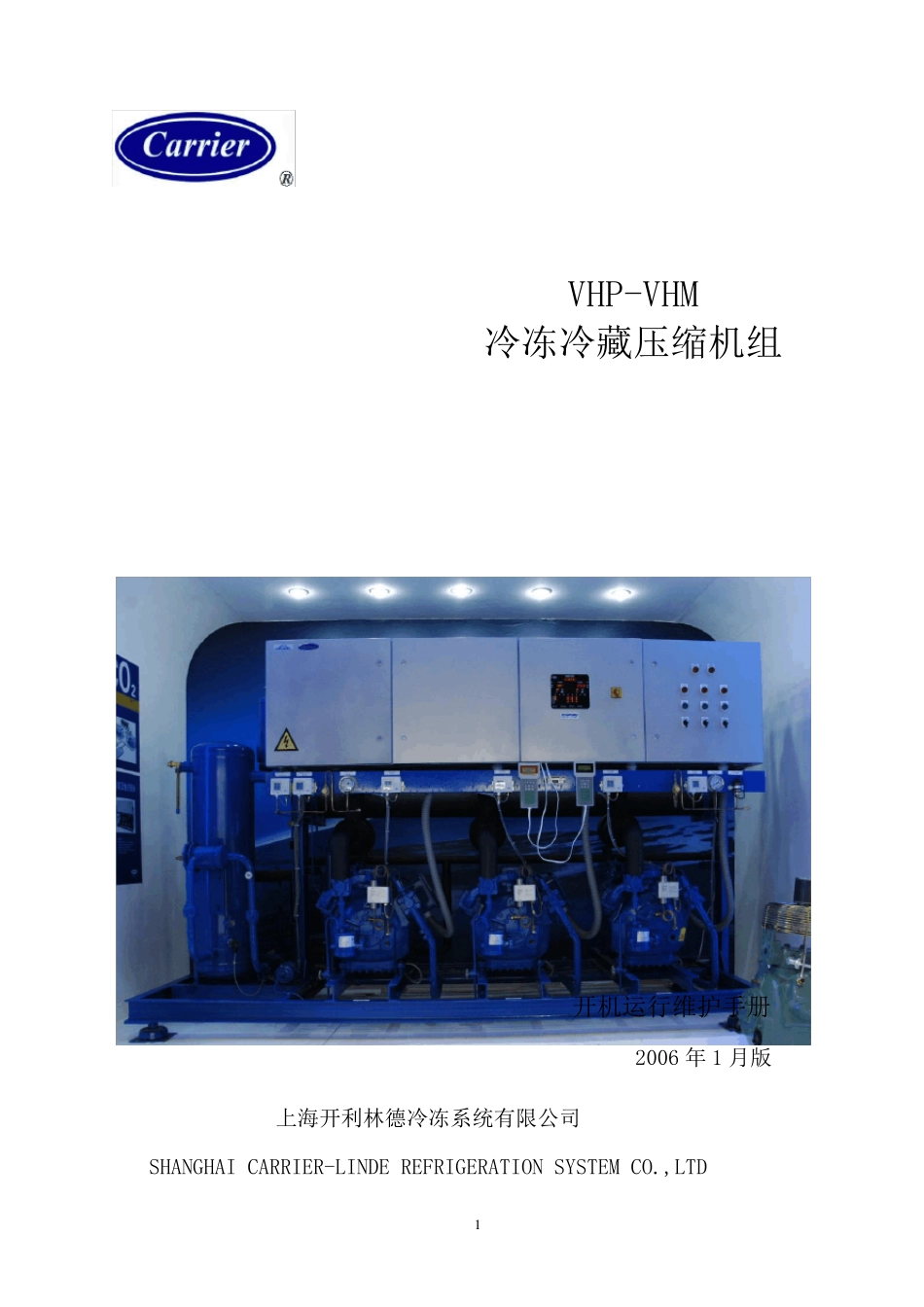

1 开机运行维护手册 2006 年1 月版 VHP-VHM 冷冻冷藏压缩机组 上海开利林德冷冻系统有限公司 SHANGHAI CARRIER-LINDE REFRIGERATION SYSTEM CO.,LTD 2 一、 机组简介 冷藏/冷冻并联压缩机动力机组适用于超市食品展示柜、冷库制冷机以及其他工业低温要求的场所。并联机组采用立式整体化机组设计，极大的提高了设备的运行效率，降低了用户的运行成本，提高了机组配件的使用寿命，使系统高效集成，便于用户的维修和管理。同时可以根据客户需要，使用 Eliw ell或 Danfoss 压缩机控制器，智能化控制系统简单可靠，可以灵活的设定机组正常运行工况点和经济运行工况点，达到节能的目的。使用高效压缩机，有效降低压缩比，提高机组效率和可靠性。 3 二、机组各主要部件名称 机组正面视图 图 1 4 机组背面视图 图2 三、技术数据 3.1 并联机组型号标识： 到货后请首先核对该机组型号是否与订货型号一致。 储液器 R- 机组自带 F- 现场安装 油系统 S- Suction Receiver，动态回油系统 O- 单独的油系统 压缩机类型 1- Copeland 活塞压缩机 3- Carlyle 单级压缩机 4- Bitzer 单级压缩机 5- Bitzer 双级压缩机 7- Carlyle 双级压缩机 机组配件 0- 无过冷器和热回收装置 1- 带热回收装置 5- 带过冷器 6- 带过冷器和热回收装置 控制箱 0- 无控制系统 1- 温度调节控制系统 2- 能量管理系统 3- 带控制面板，但无能量调节 压缩机数量 应用范围 P- 常温/中温系统 M- 低温系统 S- 中低温系统 制冷剂 H- R22 N- R134a P- R404A Z- Sp ecial 机组类型 V- 并联机组 V H M 5 2 5 7 O R 5 3 .2 使用范围 3 .2 .1 低温机组 压缩机组类型 蒸发温度范围 制冷量范围 Qo（KW) To: -40℃ To: -38℃ To: -35℃ R22 R404A R22 R404A R22 R404A R22 R404A 双级低温06CC 压缩机组 -50－-23℃ -50－-23℃' 23－130 26－175 27－144 30－192 32－167 36－220 单级低温06ER 压缩机组 -37－-12℃ -40－-18℃ 19－110 24－128 20－118 31－156 * 以上数据基于冷凝温度4 5 ℃，吸气温度18.3℃. 3 .2 .2 中温机组 压缩机组类型 蒸发温度范围 制冷量范围 Qo（KW) To: -12℃ To: -10℃ To: -5℃ 单级中温06EM 机组 R22 R404A R22 R404A R22 R404A R22 R404A -18－7℃ -18－4℃ 80－429 86－533 89－4...
