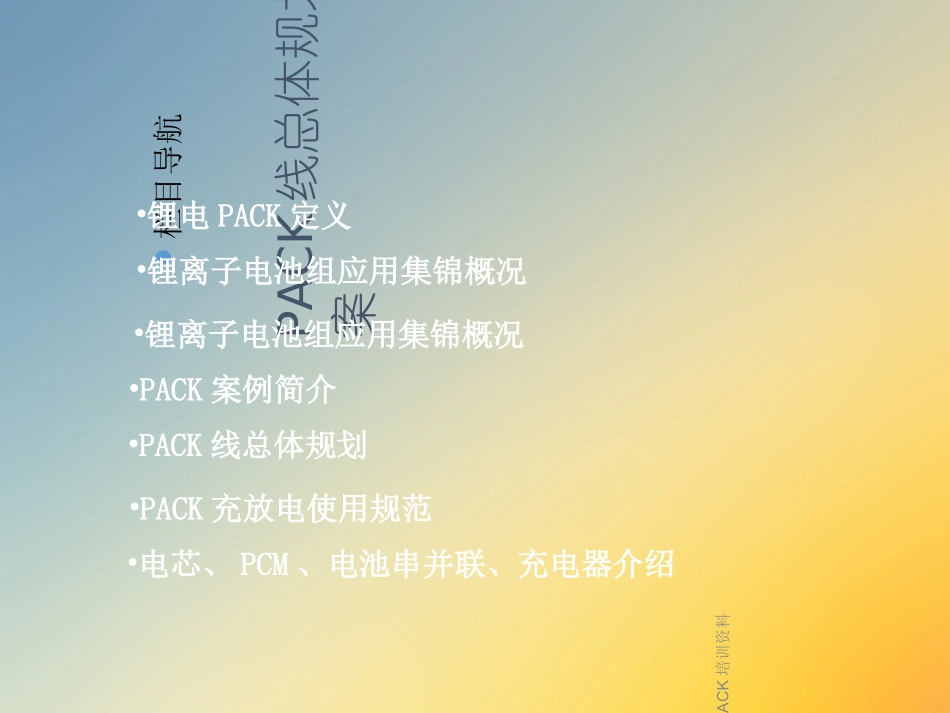

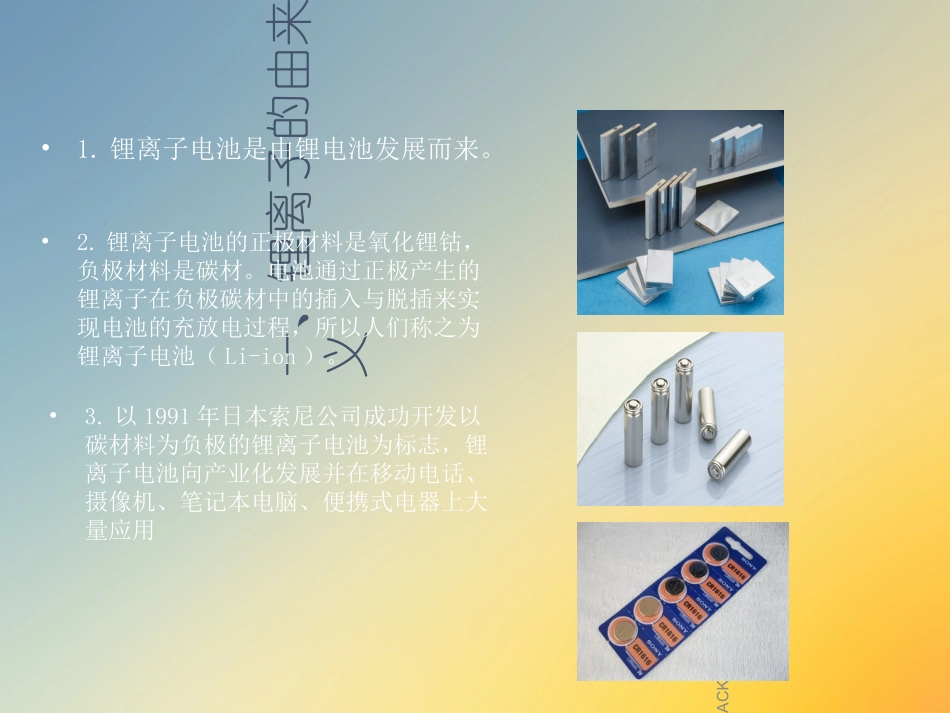

24/10/20锂电池PACK培训资料锂电池PACK培训资料锂电池PACK培训资料PACK线总体规划及设计提案栏目导航•锂电PACK定义•锂离子电池组应用集锦概况•锂离子电池组应用集锦概况•PACK案例简介•PACK线总体规划•PACK充放电使用规范•电芯、PCM、电池串并联、充电器介绍锂电池PACK培训资料一、锂离子的由来及PACK定义•1.锂离子电池是由锂电池发展而来。•3.以1991年日本索尼公司成功开发以碳材料为负极的锂离子电池为标志，锂离子电池向产业化发展并在移动电话、摄像机、笔记本电脑、便携式电器上大量应用•2.锂离子电池的正极材料是氧化锂钴，负极材料是碳材。电池通过正极产生的锂离子在负极碳材中的插入与脱插来实现电池的充放电过程，所以人们称之为锂离子电池（Li-ion）。锂电池PACK培训资料1.1锂聚合物电池图简介锂聚合物电池命名规则：厚*宽*长（803448）8.0*34*48mm锂电池PACK培训资料1.2铝壳电池图简介铝壳电池命名规则：厚*宽*长（1880100）18*80*100mm锂电池PACK培训资料1.3圆柱电池图简介圆柱电池命名规则：三个字母+五个数字(直径*高度)•18mm•65mm•C表示有一个钴电极，（ICR-18650）•N表示有一个镍电极，（TNR-18650）•M表示有一个锰电极，（IMR-18650）•V表示铅电极,(IVR-18650)•a.第一个字母表示负极的主要活性材料,I表示锂离子电池•b.第二个字母表示正极的主要活性材料:•c.第三个字母表示电池的形状，R表示圆柱形的电池•如：ICR18650表示圆柱形锂离子电芯，正极主要材料为钴，直径18mm，高度65mm锂电池PACK培训资料1.4PACK定义1.PACK是指包装/封装/装配的意思2.电池PACK工序分为前加工/组装/包装三大部分锂电池PACK培训资料二、锂离子电池组合应用集锦概况锂电池PACK培训资料锂电池PACK培训资料锂电池PACK培训资料2.2知名电池企业介绍锂电池PACK培训资料2.3不同材料体系的动力电池比较锂电池PACK培训资料三.电动自行车PACK案例介绍电动自行车电池组48V10Ah和24VAh为例锂电池PACK培训资料3.1电动自行车4810为例4810产品介绍锂电池PACK培训资料三、储能PACK案例介绍通讯基站电池组48V50Ah为例锂电池PACK培训资料3.2储能组合介绍锂电池PACK培训资料3.3家庭储能组合介绍锂电池PACK培训资料三、电动汽车PACK案例汽车600V150Ah成组方案:每箱4并12串，整体16箱串联为例锂电池PACK培训资料四、PACK线总体规划(示意图)锂电池PACK培训资料五、PACK充放电使用规范组合充电在0～45℃环境温度下以专用锂离子电池充电器对电池组充电，直至充满指示灯显示绿色。若电池组运行（放电）时间短，则不需要每天进行充电。在-20～45℃环境温度下进行放电。充放电电压范围为4.20～2.85V。锂电池PACK培训资料5.1电池组的运输及储存电池组运输及储存电池应在50%～70%的荷电状态下运输和贮存。禁止将电池与金属，如发夹、项链等一起运输或贮存在运输中，产品不得受剧烈机械冲撞、爆晒、雨淋在装卸过程中，产品应轻搬轻放、严防摔掷、翻滚、重压电池使用其他说明为防止电池可能发生泄漏、发热、燃烧，请注意以下预防措施：为防止电池可能发生泄漏、发热、燃烧，请注意以下预防措施：警告！警告！严禁将电池浸入海水或水中，保存不用时，应放置于阴凉干燥的环境中严禁将电池浸入海水或水中，保存不用时，应放置于阴凉干燥的环境中产品不得受剧烈机械冲撞、爆晒、雨淋产品不得受剧烈机械冲撞、爆晒、雨淋禁止将电池在热高温源旁，如火、加热器等使用和留置禁止将电池在热高温源旁，如火、加热器等使用和留置充电时请选用锂离子电池专用充电器充电时请选用锂离子电池专用充电器严禁将电池直接接入电源插座严禁将电池直接接入电源插座禁止将电池丢于火或加热器中禁止将电池丢于火或加热器中禁止随意拆卸电池禁止随意拆卸电池禁止敲击或抛掷、踩踏电池等禁止敲击或抛掷、踩踏电池等禁止用钉子或其它利器刺穿电池禁止用钉子或其它利器刺穿电池禁止用金属直接连接电池正负极短路禁止用金属直接连接电池正负极短路严禁颠倒正负极使用电池严禁颠倒正负极使用电池锂电池PACK培训资料•选用安全性能好、电性能优越的电芯产品...
