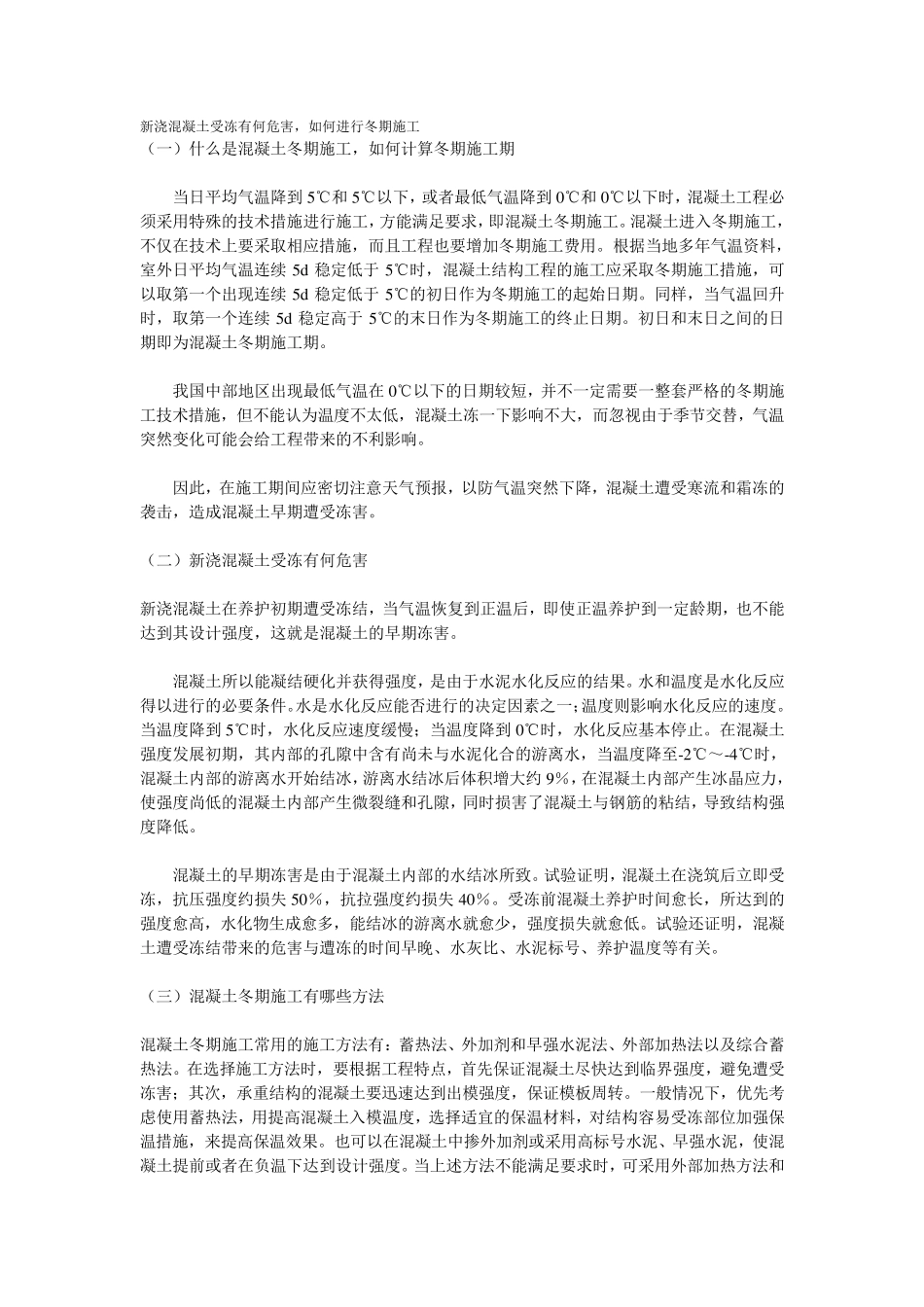

新浇混凝土受冻有何危害，如何进行冬期施工 （一）什么是混凝土冬期施工，如何计算冬期施工期 当日平均气温降到5 ℃和 5 ℃以下，或者最低气温降到0 ℃和 0 ℃以下时，混凝土工程必须采用特殊的技术措施进行施工，方能满足要求，即混凝土冬期施工。混凝土进入冬期施工，不仅在技术上要采取相应措施，而且工程也要增加冬期施工费用。根据当地多年气温资料，室外日平均气温连续 5 d 稳定低于 5 ℃时，混凝土结构工程的施工应采取冬期施工措施，可以取第一个出现连续 5 d 稳定低于 5 ℃的初日作为冬期施工的起始日期。同样，当气温回升时，取第一个连续 5 d 稳定高于 5 ℃的末日作为冬期施工的终止日期。初日和末日之间的日期即为混凝土冬期施工期。 我国中部地区出现最低气温在 0 ℃以下的日期较短，并不一定需要一整套严格的冬期施工技术措施，但不能认为温度不太低，混凝土冻一下影响不大，而忽视由于季节交替，气温突然变化可能会给工程带来的不利影响。 因此，在施工期间应密切注意天气预报，以防气温突然下降，混凝土遭受寒流和霜冻的袭击，造成混凝土早期遭受冻害。 （二）新浇混凝土受冻有何危害 新浇混凝土在养护初期遭受冻结，当气温恢复到正温后，即使正温养护到一定龄期，也不能达到其设计强度，这就是混凝土的早期冻害。 混凝土所以能凝结硬化并获得强度，是由于水泥水化反应的结果。水和温度是水化反应得以进行的必要条件。水是水化反应能否进行的决定因素之一；温度则影响水化反应的速度。当温度降到5 ℃时，水化反应速度缓慢；当温度降到0 ℃时，水化反应基本停止。在混凝土强度发展初期，其内部的孔隙中含有尚未与水泥化合的游离水，当温度降至-2 ℃～-4 ℃时，混凝土内部的游离水开始结冰，游离水结冰后体积增大约 9 ％，在混凝土内部产生冰晶应力，使强度尚低的混凝土内部产生微裂缝和孔隙，同时损害了混凝土与钢筋的粘结，导致结构强度降低。 混凝土的早期冻害是由于混凝土内部的水结冰所致。试验证明，混凝土在浇筑后立即受冻，抗压强度约损失 5 0 ％，抗拉强度约损失 4 0 ％。受冻前混凝土养护时间愈长，所达到的强度愈高，水化物生成愈多，能结冰的游离水就愈少，强度损失就愈低。试验还证明，混凝土遭受冻结带来的危害与遭冻的时间早晚、水灰比、水泥标号、养护温度等有关。 （三）混凝土冬期施工有哪些方法 混凝土冬期施工常用的施工方法有：蓄热法、外加剂和早强水泥法、外部...
