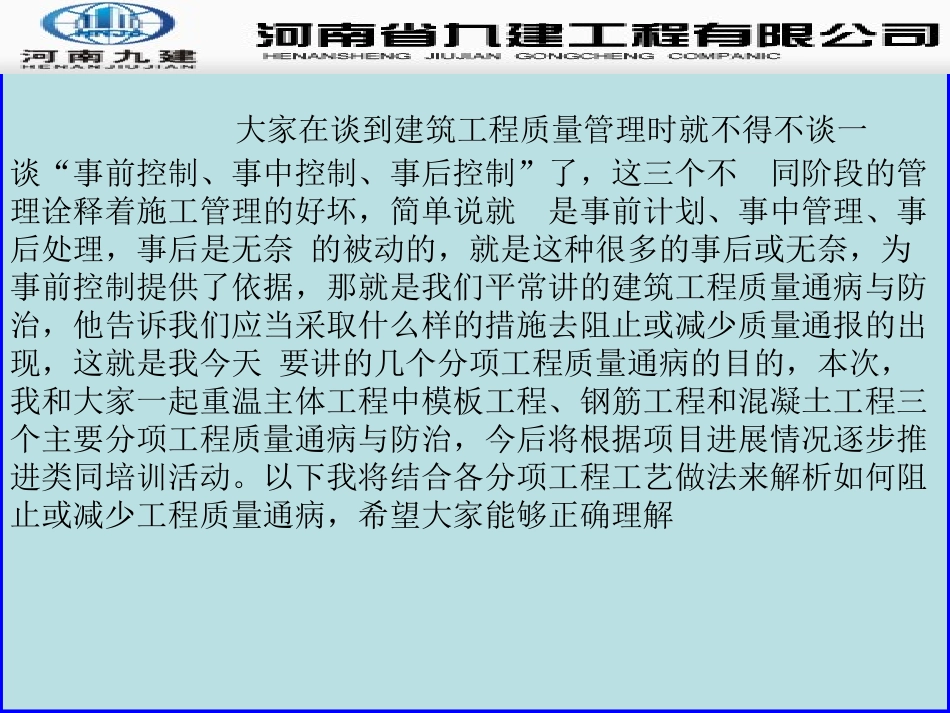

楼地面工程质量通病防治大家在谈到建筑工程质量管理时就不得不谈一谈“事前控制、事中控制、事后控制”了，这三个不同阶段的管理诠释着施工管理的好坏，简单说就是事前计划、事中管理、事后处理，事后是无奈的被动的，就是这种很多的事后或无奈，为事前控制提供了依据，那就是我们平常讲的建筑工程质量通病与防治，他告诉我们应当采取什么样的措施去阻止或减少质量通报的出现，这就是我今天要讲的几个分项工程质量通病的目的，本次，我和大家一起重温主体工程中模板工程、钢筋工程和混凝土工程三个主要分项工程质量通病与防治，今后将根据项目进展情况逐步推进类同培训活动。以下我将结合各分项工程工艺做法来解析如何阻止或减少工程质量通病，希望大家能够正确理解第七部分第七部分楼地面工程楼地面主要问题地面空鼓开裂楼地面起砂管道、烟道后塞口渗水带有地漏的地面倒泛水楼梯踏步宽度河高度不一，阳角处开裂脱落楼地面－－地面空鼓开裂原因分析①基层处理不认真。②未按配合比试配，水灰比过大。③振捣不密实，表面未进行二次赶压。④施工完成后未进行养护楼地面－－地面空鼓开裂防治措施①应将基层上的浮浆、落地灰等用清灰机、錾子或钢丝刷清理掉，然后用扫帚和水清洗干净。②严格按配合比试配，计量机拌，控制水灰比。③找标高，用细石砼打粑出柱，间距双向不大于2m（有坡度的房间应拉线，抹出坡度墩）。④铺设前应将基层湿润，并在基底上刷一道素水泥浆或截面结合剂，随刷随铺，从房间内退着往外铺。⑤用铁锹铺细石砼，厚度略高于找平柱或墩，随即用铁筛子来回碾压，表面形成浆状为止，然后用手铁板赶压二遍，有坡度要求的应按设计要求坡度做。⑥应在施工完成后12h左右洒水养护，严禁上人，养护（宜采用蓄水方式）期不少7d。卫生间地面大面积空鼓卫生间地面大面积空鼓地面开裂室内楼地面养护，防止开裂楼地面平整楼地面－－楼地面起砂原因分析1、水泥砂浆拌和物的水灰比过大，表面强度低，不耐磨，同时稠度过大，在施工中产生较大的泌水，进一步降低地面的表面强度、硬度，影响地面的耐磨性能，完工后一经走动磨损，就会起砂。2、面层压光的时间没有掌握好，使水泥凝胶体的凝结结构遭到损伤和破坏，影响砂浆面层的表面强度和抗磨能力，容易产生起砂。3、养护不当，使水泥砂浆早期脱水而影响强度和耐磨性能。4、面层施工结束后，在尚未达到一定强度的情况下就过早的行走和使用，或进行工种交叉施工，造成面层的表面损坏。5、水泥砂浆地面在低温下施工时，门窗洞口等未进行封闭，使水泥砂浆或地面面层早期受冻，强度降低，使用容易发生起砂现象。6、拌和物的原料不符合要求。水泥砂浆标号低或使用过期、受潮结块的水泥，这种水泥活性差，影响地面的强度和耐磨性能；砂子的粒度过细，造成骨料沉淀和析水，降低地面的强度和耐磨性能，砂子的含泥量过大，也会影响水泥与砂子的粘结力，容易造成地面起砂。楼地面－－楼地面起砂防治措施：1、严格控制水灰比，水泥砂浆的稠度不应大于3.5MM，并要搅拌均匀。2、掌握好面层压光的时间，水泥砂浆地面的抹压工作应在控制在水泥初凝到终凝之间。面层正常的抹压工作一般分三次进行：第一层应在面层铺设后进行；第二次应在水泥初凝后进行，一般以上人时有轻微的脚印又不明显的塌陷为宜（初凝为拌合后1～3h），主要是清除表面的气泡、孔隙，将表面压实、压平整；第三次应严格掌握在水泥终凝之前，一般以上人时不出现脚印，或不明显的脚印为宜（拌合后6～8h），主要是消除第二次抹压后留下的抹纹和进一步闭塞毛细孔，使表面密实、光滑。3、面层抹压好后，应在常温湿润的条件下养护，养护要适时，一般在一昼夜后进行洒水养护或用草袋覆盖后浇水养护。如果洒水过早易起皮，过晚则易产生裂纹或起砂。养护时间在常温下一般不下于七昼夜，如采用矿渣水泥时，养护的时间一般不下于十昼夜。4、水泥砂浆地面应尽量安排在室内粉刷完工后进行施工，以免对面层产生损坏和污染。如必须安排在其它装饰工程之前施工时，应采取有效的保护措施。地面的面层强度必须达到5Mpa以上时，才准许在上面行走或其它作业，严禁在水泥地面上拌合砂浆或倾倒砂浆...
