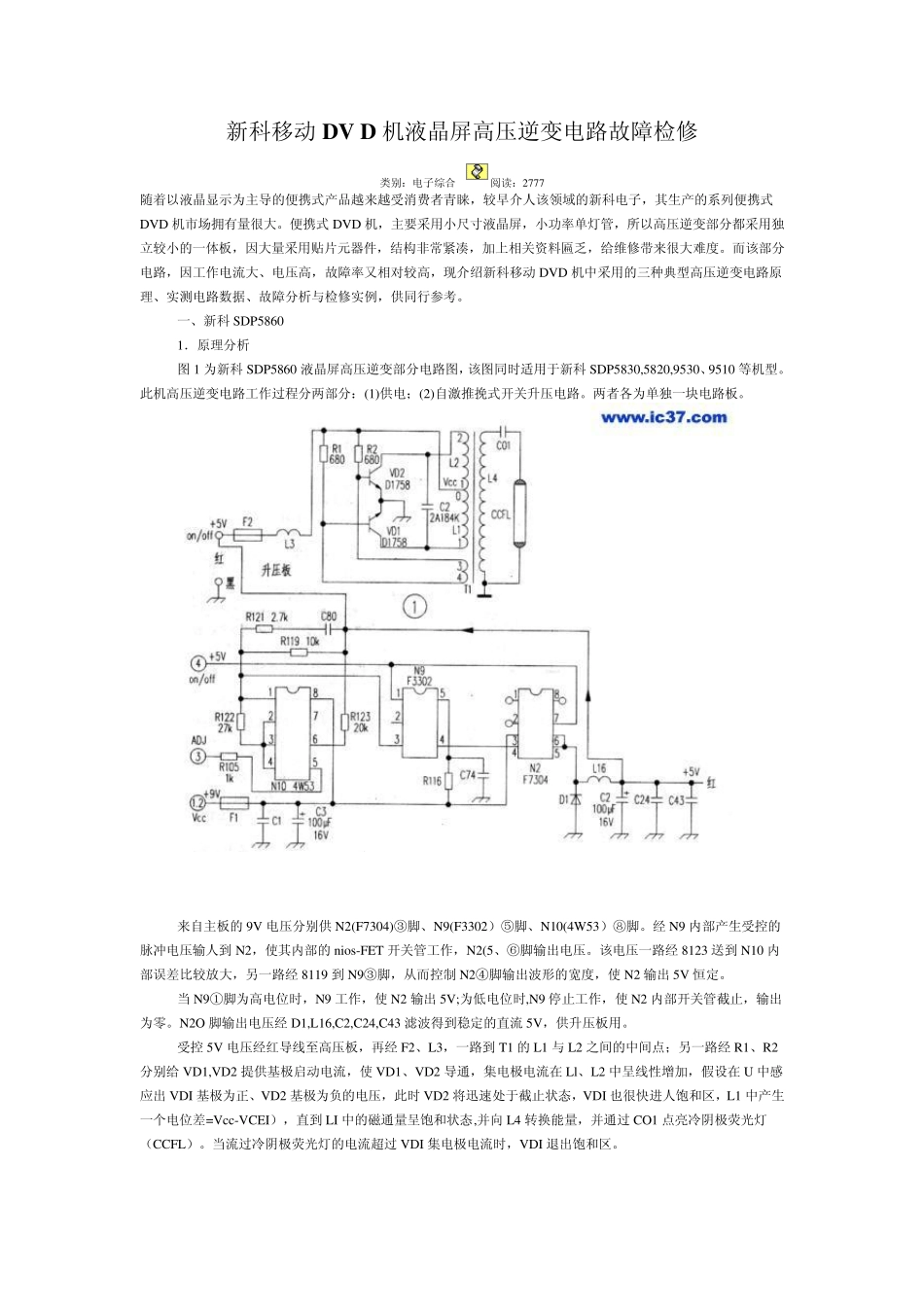

新科移动 D V D 机液晶屏高压逆变电路故障检修 类别：电子综合 阅读：2777 随着以液晶显示为主导的便携式产品越来越受消费者青睐，较早介人该领域的新科电子，其生产的系列便携式DVD 机市场拥有量很大。便携式 DVD 机，主要采用小尺寸液晶屏，小功率单灯管，所以高压逆变部分都采用独立较小的一体板，因大量采用贴片元器件，结构非常紧凑，加上相关资料匾乏，给维修带来很大难度。而该部分电路，因工作电流大、电压高，故障率又相对较高，现介绍新科移动 DVD 机中采用的三种典型高压逆变电路原理、实测电路数据、故障分析与检修实例，供同行参考。 一、新科 SDP5860 1．原理分析 图1 为新科 SDP5860 液晶屏高压逆变部分电路图，该图同时适用于新科 SDP5830,5820,9530、9510 等机型。此机高压逆变电路工作过程分两部分：(1)供电；(2)自激推挽式开关升压电路。两者各为单独一块电路板。 来自主板的 9V 电压分别供N2(F7304)③脚、N9(F3302）⑤脚、N10(4W53）⑧脚。经N9 内部产生受控的脉冲电压输人到N2，使其内部的 nios-FET 开关管工作，N2(5、⑥脚输出电压。该电压一路经8123 送到N10 内部误差比较放大，另一路经8119 到N9③脚，从而控制N2④脚输出波形的宽度，使N2 输出5V 恒定。 当N9①脚为高电位时，N9 工作，使N2 输出5V;为低电位时,N9 停止工作，使N2 内部开关管截止，输出为零。N2O 脚输出电压经D1,L16,C2,C24,C43 滤波得到稳定的直流 5V，供升压板用。 受控5V 电压经红导线至高压板，再经F2、L3，一路到T1 的 L1 与L2 之间的中间点；另一路经R1、R2分别给 VD1,VD2 提供基极启动电流，使VD1、VD2 导通，集电极电流在 Ll、L2 中呈线性增加，假设在 U 中感应出VDI 基极为正、VD2 基极为负的电压，此时VD2 将迅速处于截止状态，VDI 也很快进人饱和区，L1 中产生一个电位差=Vcc-VCEI），直到LI 中的磁通量呈饱和状态,并向 L4 转换能量，并通过CO1 点亮冷阴极荧光灯（CCFL）。当流过冷阴极荧光灯的电流超过VDI 集电极电流时，VDI 退出饱和区。 此时，VD2 的基极电压开始回升，流过集电极电流在 L2 中呈线性增长，并在 L3 中感应出 VD1 基极为负，VD2 基极为正的电压，使 VDI 迅速处于截止状态，VD2 很快进人饱和区。在皿中产生一个电位差（V2=Vcc-VcE2），直到 LZ 中的磁通量呈饱和状态，并向 LA 转换能量，并通过 Co l 再次点亮冷阴极荧光灯。当流过灯管的电...
