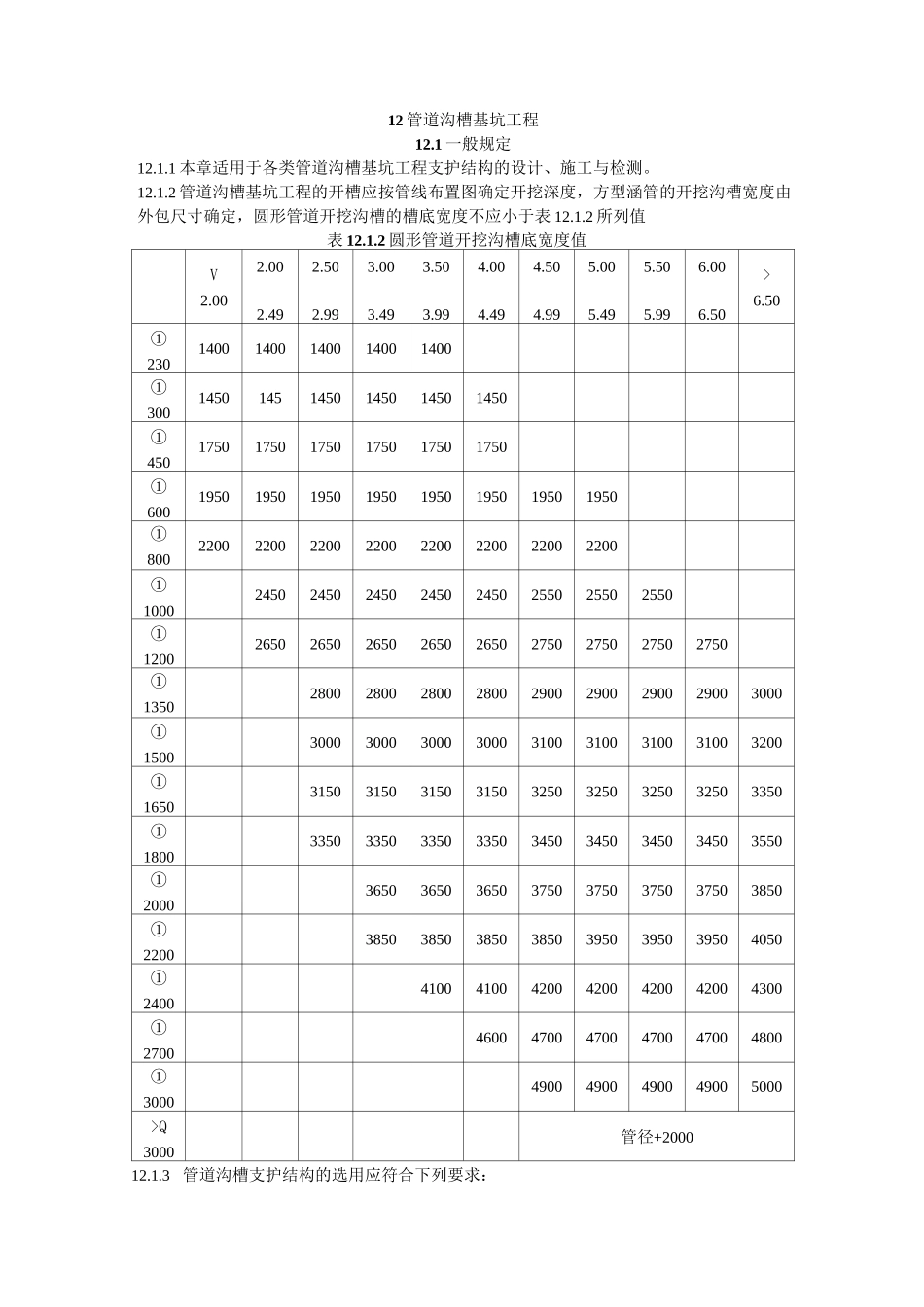

12 管道沟槽基坑工程12.1 一般规定12.1.1 本章适用于各类管道沟槽基坑工程支护结构的设计、施工与检测。12.1.2 管道沟槽基坑工程的开槽应按管线布置图确定开挖深度，方型涵管的开挖沟槽宽度由外包尺寸确定，圆形管道开挖沟槽的槽底宽度不应小于表 12.1.2 所列值表 12.1.2 圆形管道开挖沟槽底宽度值V2.002.002.492.502.993.003.493.503.994.004.494.504.995.005.495.505.996.006.50>6.50①23014001400140014001400①30014501451450145014501450①450175017501750175017501750①60019501950195019501950195019501950①80022002200220022002200220022002200①100024502450245024502450255025502550①1200265026502650265026502750275027502750①1350280028002800280029002900290029003000①1500300030003000300031003100310031003200①1650315031503150315032503250325032503350①1800335033503350335034503450345034503550①200036503650365037503750375037503850①220038503850385038503950395039504050①24004100410042004200420042004300①2700460047004700470047004800①300049004900490049005000>Q3000管径+200012.1.3 管道沟槽支护结构的选用应符合下列要求：1•采用放坡开挖的基坑开挖深度不宜大于 2.5m 时，应采用井点降水。2•采用横列版式支护的基坑开挖深度不宜大于 3m,开挖期间应采用井点降水。3•当基坑开挖深度大于 3m 且周边环境条件允许打、拔钢板桩和配置井点降水时，宜采用钢板桩支护。4•当周边环境条件不允许起拔、回收钢板桩时，可采用混凝土板桩支护。在现浇管道或箱涵工程中，混凝土板桩也可作为永久性结构的一部分。5•对于环境保护要求高或不允许在沟槽外进行井点降水的工程，宜采用型钢水泥土搅拌墙支护结构。6•当坑底存在软弱土体时宜采取坑内加固措施，坑内加固的设计、施工可按照本规范第 14章有关规定进行。12.1.4 管道沟槽基坑工程宜按照分段、分层原则施工，支撑应及时；支护、开挖、排管、回填等工序应连续作业。12.1.5 管道沟槽基坑工程的设计、施工与检测除符合本章规定外，尚应符合本规范其他章节有关规定。12.2 设计计算12.2.1 放坡开挖设计应符合下列要求：1.沟槽放坡开挖必须根据本规范 6.2 节验算边坡整体稳定性，最大边坡坡度应满足整体稳定要求。边坡坡顶不宜有超载，当坡顶存在施工荷载或材料堆载、堆土时，必须根据实际堆载情况复算边坡整体稳定，必要时应调整边坡坡度。2.当开挖...
