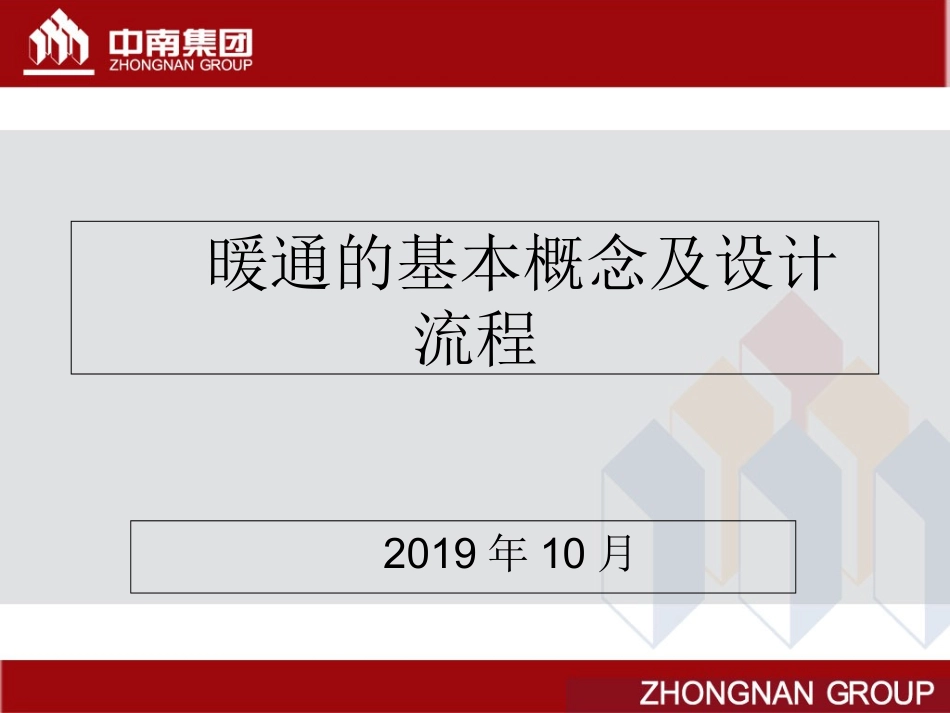

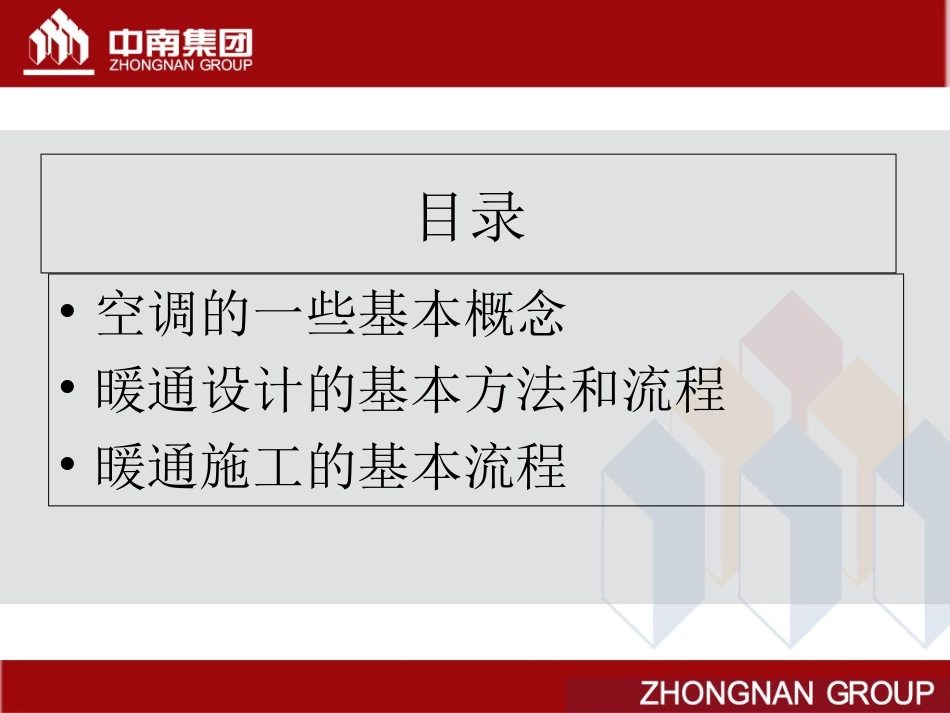

暖通的基本概念及设计流程2019年10月目录•空调的一些基本概念•暖通设计的基本方法和流程•暖通施工的基本流程空调的定义◇空调是空气调节的简称，它是利用设备和技术对室内空气（或人工混合气体）的温度、湿度、清洁度及气流速度进行调节，以满足人们对环境的舒适要求或生产对环境的工艺要求。空调主机四大件/单冷循环示意图热泵循环示意图空调制冷系统流程图中央空调系统设备的组成空调的分类•1.3.1、按空调设备的设置情况分类：•1.3.2、按负担室内负荷所用的介质种类分类：•1.3.3、按服务对象不同分类集中式空调系统/全空气系统半集中式空调系统/风机盘管+新风系统新风楼层示意风机盘管+新风系统经处理的新风通过新风送风管送到房间，室内的风通过回风口与送入的新风混合再经过风机盘管处理，达到要求后再送入房间传统的水系统多联机系统水源热泵系统地暖盘管敷设暖通设计中——三大要点•建筑设计与运行管理•效率与有效性•特殊因素的考虑2.2暖通设计的内容•1、空调设计•2、通风设计•3、消防排烟通风系统•建筑通风的任务和意义任务：把室内被污染的空气直接或净化后排至室外，把新鲜空气补充进来。•意义：改善室内的空气环境•满足人体舒适需要•保证产品质量•促进生产发展•防止大气污染建筑通风系统的分类•（1）自然通风：有组织的自然通风和无组织的自然通风•（2）机械通风•（3）全面通风：全面送风和全面排风•（4）局部通风防、排烟系统•防、排烟系统建筑物内设置的用以防止火灾烟气蔓延扩大的防烟系统和排烟系统的总称。•防烟系统采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道等区域的系统。•排烟系统采用机械排烟方式或自然排烟方式，将烟气排至建筑物外的系统。•机械加压送风对楼梯间、前室及其它需要被保护区域采用机械送风，使该区域形成正压，防止烟气进入。•机械排烟采用排烟风机将烟气排至建筑物外的方式。•自然排烟利用火灾时产生的热烟气流的浮力和外部风力作用，通过建筑物的对外开口把烟气排至室外的排烟方式。暖通设计的基本流程•1、空调工程设计前的准备；•2、明确空调工程设计内容与设计步骤；•3、形成空调设计文件2.3暖通设计的具体流程空调设计中容易忽略的几个问题•1．排风的补风•2．设备吊装口•3．锅炉、直燃机组的烟囱•4．公共建筑用燃气•5．粗与细的问题暖通施工基本流程•1、施工准备——人、材、机和技术的准备•2、施工阶段——协调、按图施工、质量控制体系•3、竣工阶段——资料的整理、验收及整改•4、调试与交付阶段——处理问题及交接手续暖通施工详细流程设备安装流程管道安装流程锅炉房平面位置审批的程序和要求1、申报和审批程序建设单位提出申请建盖锅炉房报告→劳动部门审核送审资料(必要时进行现场勘察)+劳动部门签发《锅炉房平面位置批复》→资料存档。2、建设单位应提供进审资料:(a)、关于申请建盖(改造)锅炉房的报告:应包括锅炉房建设原因、用途、锅炉、水处理等主要设备选型情况，锅炉房及周围环境需说明的情况等。(b)、锅炉房平面位置图(应注明与其它建筑物的距离)。(c)、锅炉房内设备平面布置图。(d)、锅炉设备热力系统图(水汽工艺管道系统图)。锅炉安装开工报告审批程序和要求1、申报和审批程序安装单位申报开工→劳动部门审核→劳动部门签批开工报告。2、承担安装工程的单位应提供以下资料，申报开工。(a)、锅炉出厂资料:包括锅炉产口质量证明书、产品监检证书、总图、本体图等。(b)、《锅炉安装许可证》(副本)(c)、《锅炉安装质量证明书》。(d)、锅炉房平面位置批复。(e)、其它与锅炉(锅炉房)安全有关的资料。
