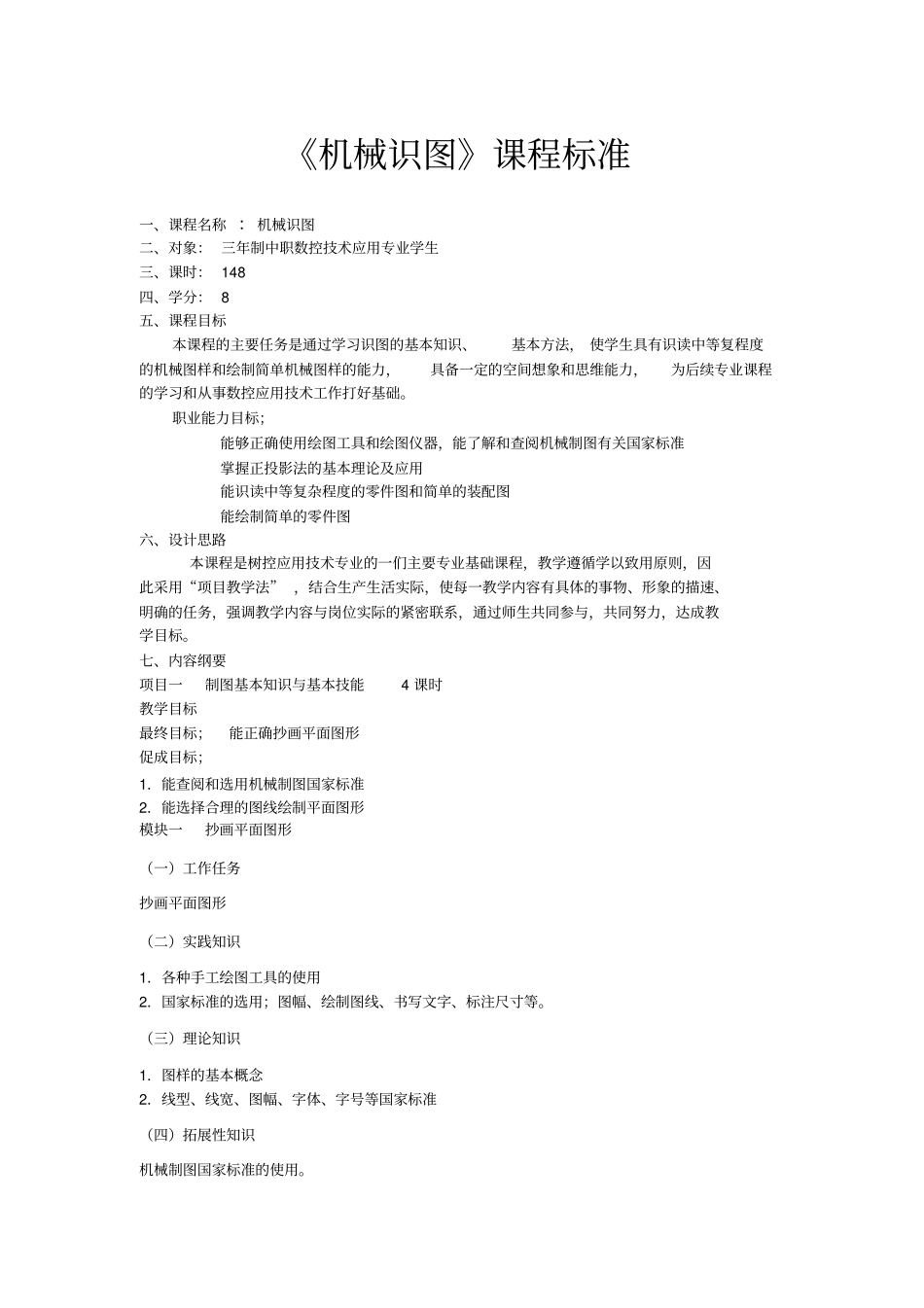

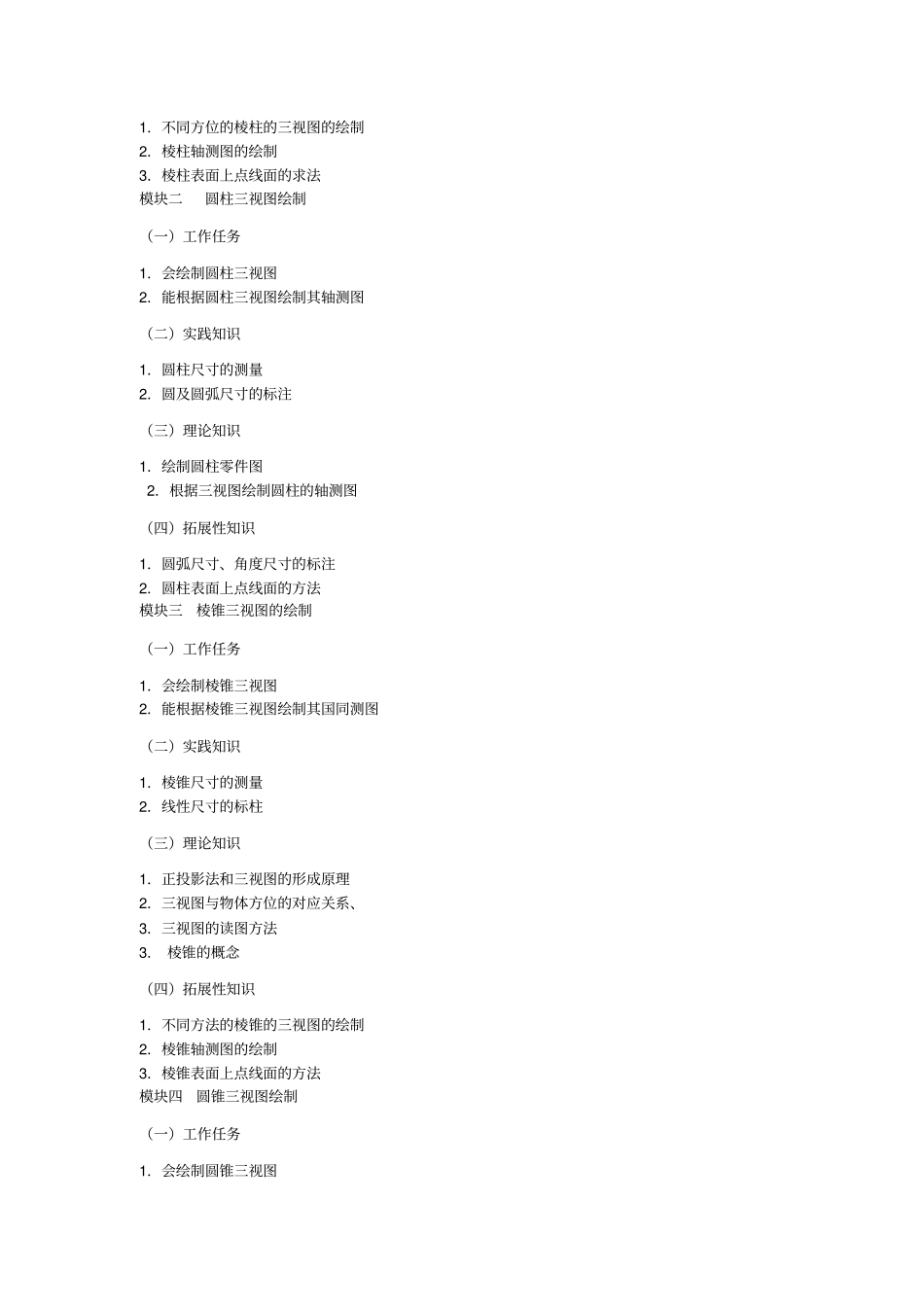

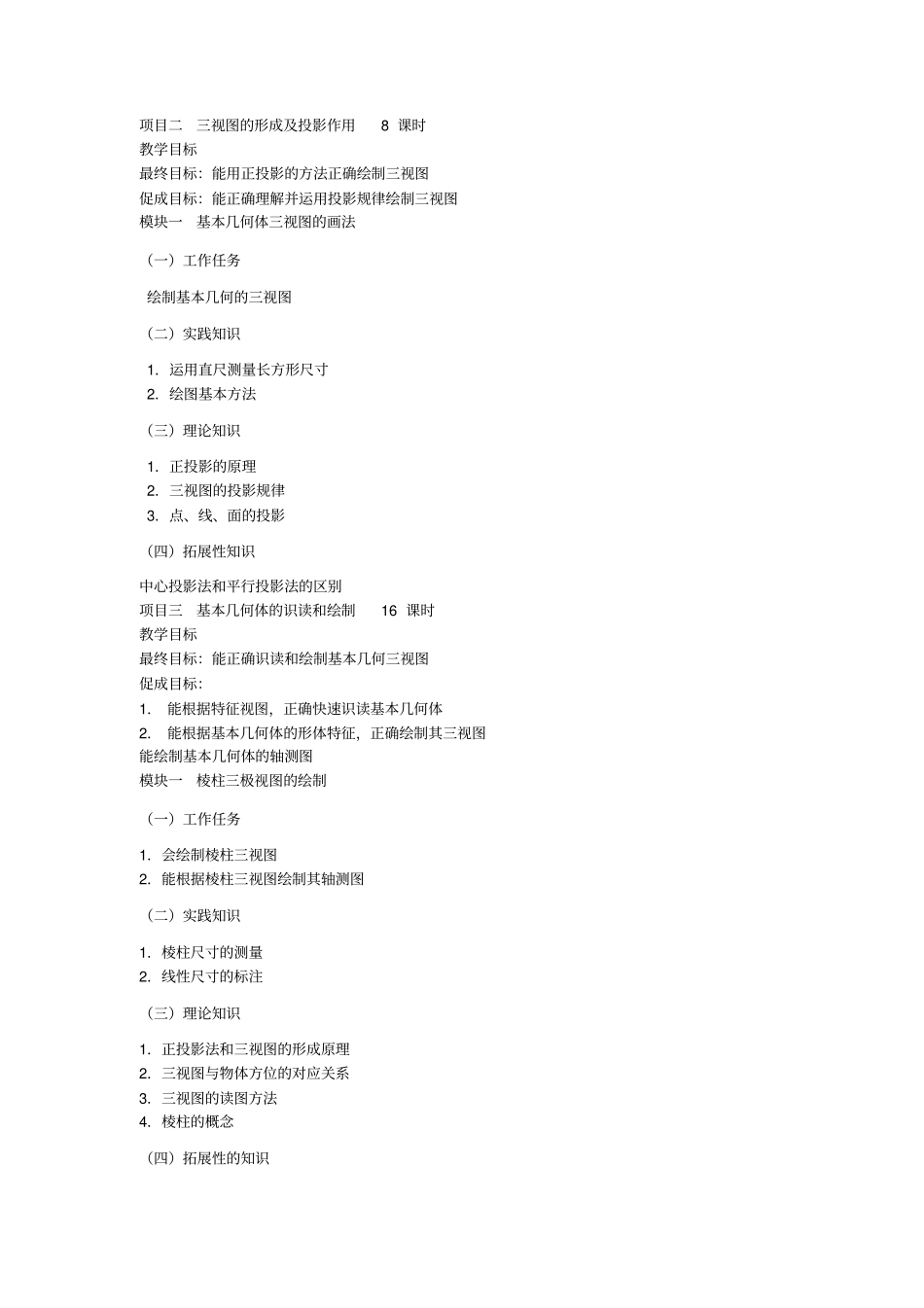

《机械识图》课程标准一、课程名称 ：机械识图二、对象： 三年制中职数控技术应用专业学生三、课时： 148 四、学分： 8 五、课程目标本课程的主要任务是通过学习识图的基本知识、基本方法， 使学生具有识读中等复程度的机械图样和绘制简单机械图样的能力，具备一定的空间想象和思维能力，为后续专业课程的学习和从事数控应用技术工作打好基础。职业能力目标；能够正确使用绘图工具和绘图仪器，能了解和查阅机械制图有关国家标准掌握正投影法的基本理论及应用能识读中等复杂程度的零件图和简单的装配图能绘制简单的零件图六、设计思路本课程是树控应用技术专业的一们主要专业基础课程，教学遵循学以致用原则，因此采用“项目教学法” ，结合生产生活实际，使每一教学内容有具体的事物、形象的描速、明确的任务，强调教学内容与岗位实际的紧密联系，通过师生共同参与，共同努力，达成教学目标。七、内容纲要项目一制图基本知识与基本技能4 课时教学目标最终目标；能正确抄画平面图形促成目标；1．能查阅和选用机械制图国家标准2．能选择合理的图线绘制平面图形模块一抄画平面图形（一）工作任务抄画平面图形（二）实践知识1．各种手工绘图工具的使用2．国家标准的选用；图幅、绘制图线、书写文字、标注尺寸等。（三）理论知识1．图样的基本概念2．线型、线宽、图幅、字体、字号等国家标准（四）拓展性知识机械制图国家标准的使用。项目二三视图的形成及投影作用 8 课时教学目标最终目标：能用正投影的方法正确绘制三视图促成目标：能正确理解并运用投影规律绘制三视图模块一基本几何体三视图的画法（一）工作任务绘制基本几何的三视图（二）实践知识1．运用直尺测量长方形尺寸2．绘图基本方法（三）理论知识1．正投影的原理2．三视图的投影规律3．点、线、面的投影（四）拓展性知识中心投影法和平行投影法的区别项目三基本几何体的识读和绘制 16 课时教学目标最终目标：能正确识读和绘制基本几何三视图促成目标：1． 能根据特征视图，正确快速识读基本几何体2． 能根据基本几何体的形体特征，正确绘制其三视图能绘制基本几何体的轴测图模块一棱柱三极视图的绘制（一）工作任务1．会绘制棱柱三视图2．能根据棱柱三视图绘制其轴测图（二）实践知识1．棱柱尺寸的测量2．线性尺寸的标注（三）理论知识1．正投影法和三视图的形成原理2．三视图与物体方位的对应关系3．三视图的读图方法4．棱柱的概念（四）拓展性的知识1．不同方位的棱柱的...
