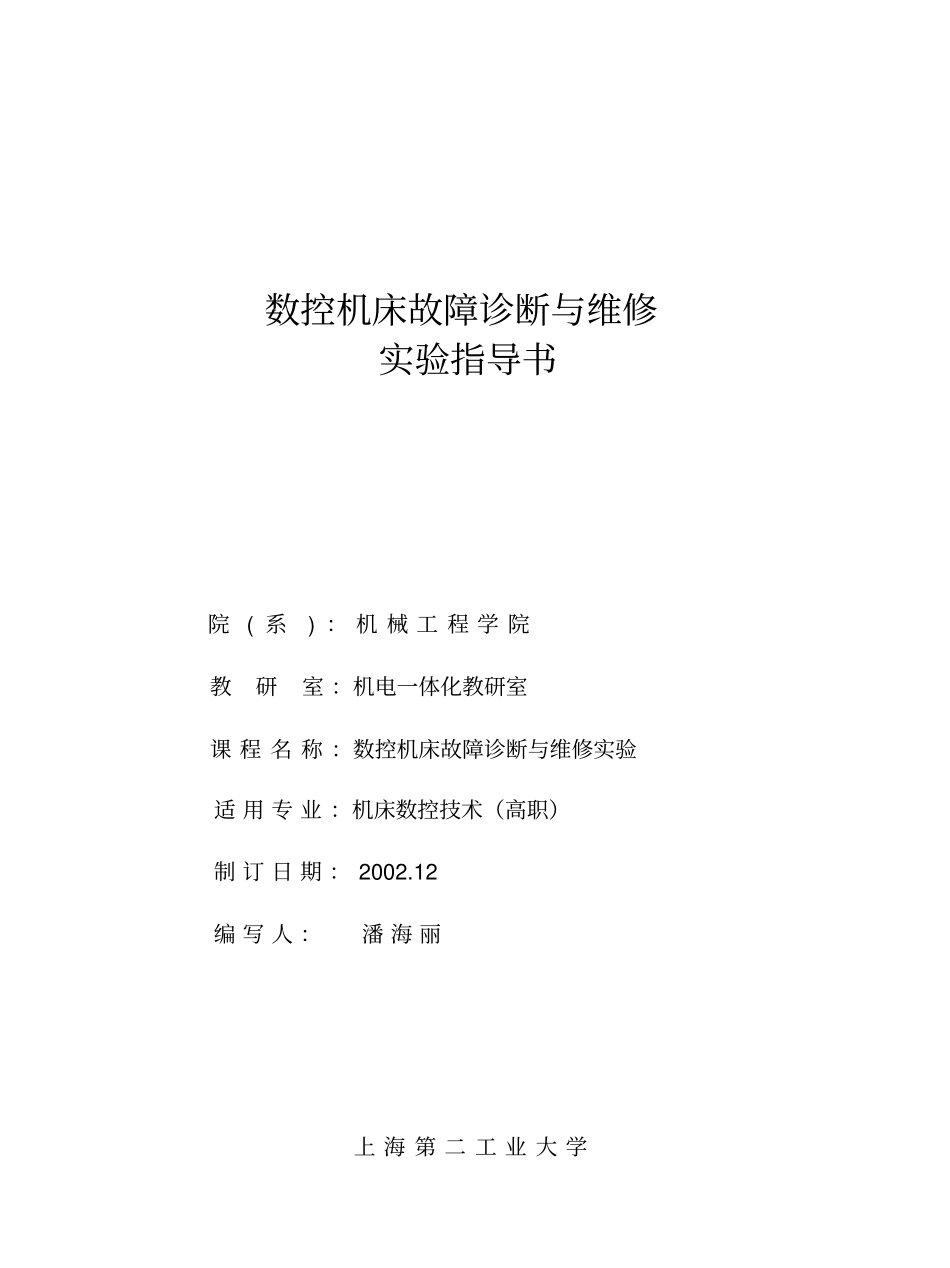

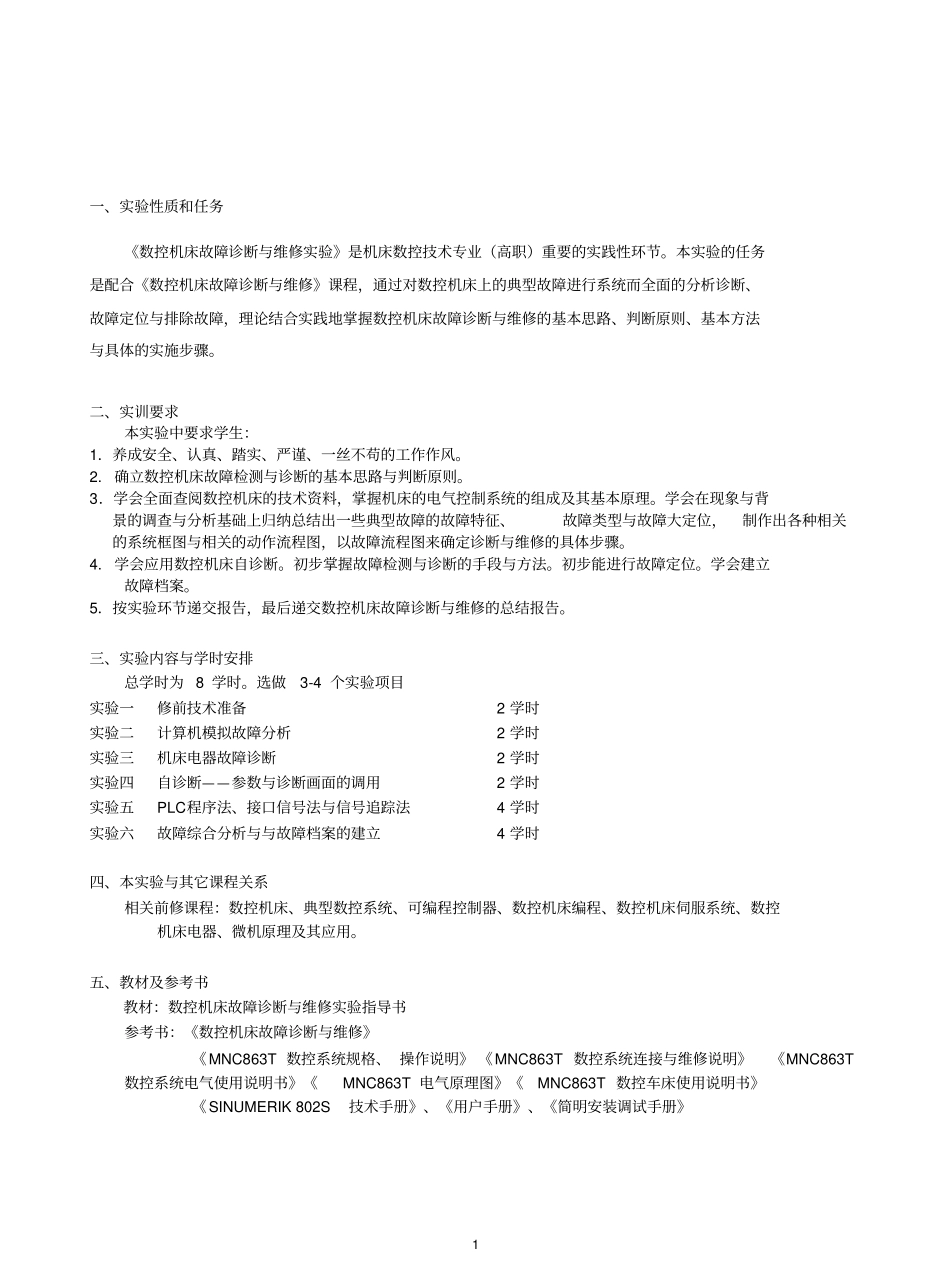

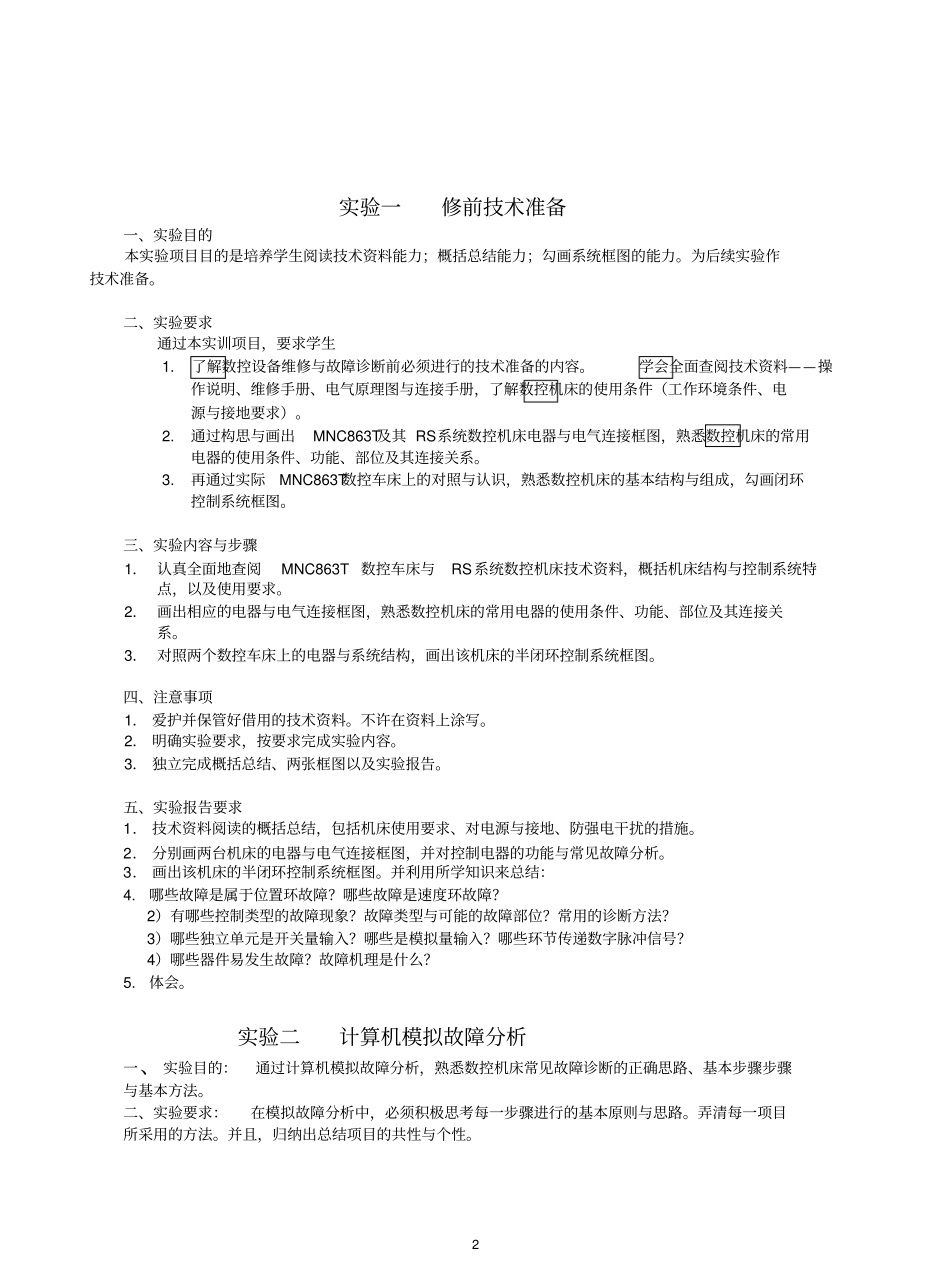

数控机床故障诊断与维修实验指导书院 ( 系) ： 机 械 工 程 学 院教研室 ：机电一体化教研室课 程 名 称 ：数控机床故障诊断与维修实验适 用 专 业 ：机床数控技术（高职）制 订 日 期 ： 2002.12 编 写 人 ：潘 海 丽上 海 第 二 工 业 大 学1 一、实验性质和任务《数控机床故障诊断与维修实验》是机床数控技术专业（高职）重要的实践性环节。本实验的任务是配合《数控机床故障诊断与维修》课程，通过对数控机床上的典型故障进行系统而全面的分析诊断、故障定位与排除故障，理论结合实践地掌握数控机床故障诊断与维修的基本思路、判断原则、基本方法与具体的实施步骤。二、实训要求本实验中要求学生：1．养成安全、认真、踏实、严谨、一丝不苟的工作作风。2. 确立数控机床故障检测与诊断的基本思路与判断原则。3．学会全面查阅数控机床的技术资料，掌握机床的电气控制系统的组成及其基本原理。学会在现象与背景的调查与分析基础上归纳总结出一些典型故障的故障特征、故障类型与故障大定位，制作出各种相关的系统框图与相关的动作流程图，以故障流程图来确定诊断与维修的具体步骤。4. 学会应用数控机床自诊断。初步掌握故障检测与诊断的手段与方法。初步能进行故障定位。学会建立故障档案。5．按实验环节递交报告，最后递交数控机床故障诊断与维修的总结报告。三、实验内容与学时安排总学时为 8 学时。选做3-4 个实验项目实验一修前技术准备2 学时实验二计算机模拟故障分析2 学时实验三机床电器故障诊断2 学时实验四自诊断——参数与诊断画面的调用2 学时实验五PLC程序法、接口信号法与信号追踪法4 学时实验六故障综合分析与与故障档案的建立4 学时四、本实验与其它课程关系相关前修课程：数控机床、典型数控系统、可编程控制器、数控机床编程、数控机床伺服系统、数控机床电器、微机原理及其应用。五、教材及参考书教材：数控机床故障诊断与维修实验指导书参考书：《数控机床故障诊断与维修》《MNC863T 数控系统规格、 操作说明》 《MNC863T 数控系统连接与维修说明》《MNC863T数控系统电气使用说明书》《MNC863T 电气原理图》《MNC863T 数控车床使用说明书》《SINUMERIK 802S技术手册》、《用户手册》、《简明安装调试手册》2 实验一修前技术准备一、实验目的本实验项目目的是培养学生阅读技术资料能力；概括总结能力；勾画系统框图的能力。为后续实验作技术准备。二、实验要求通过本实...
