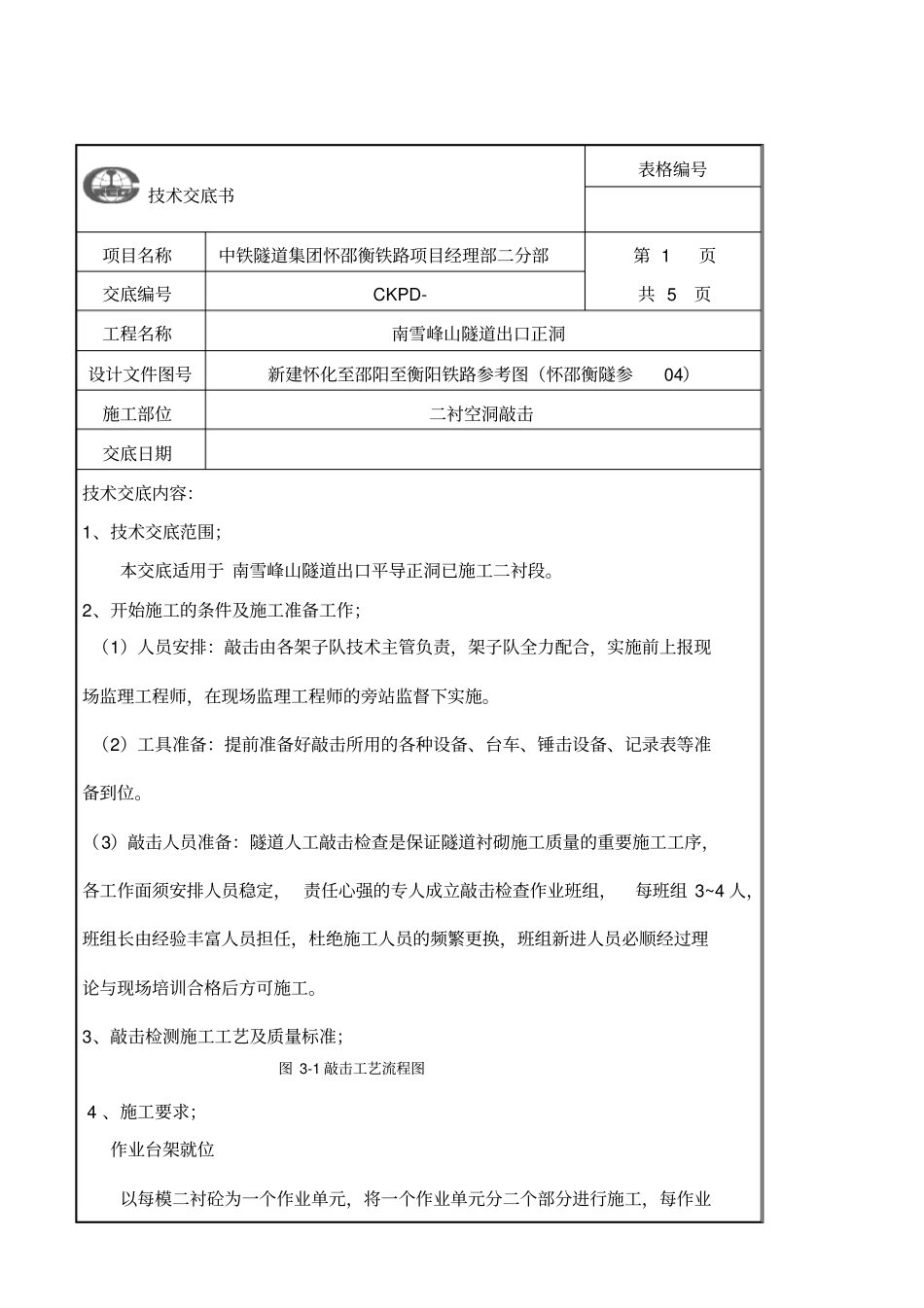

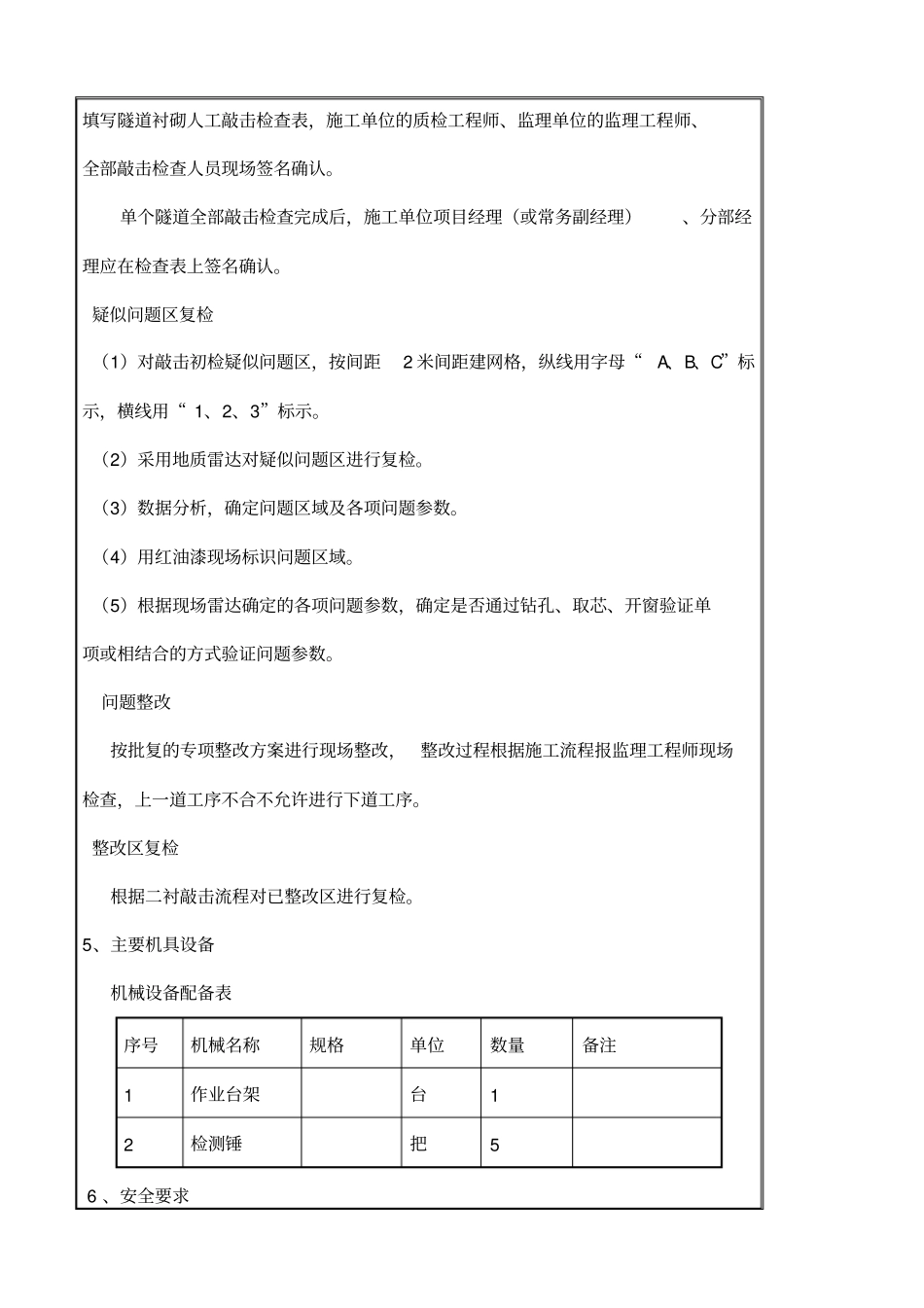

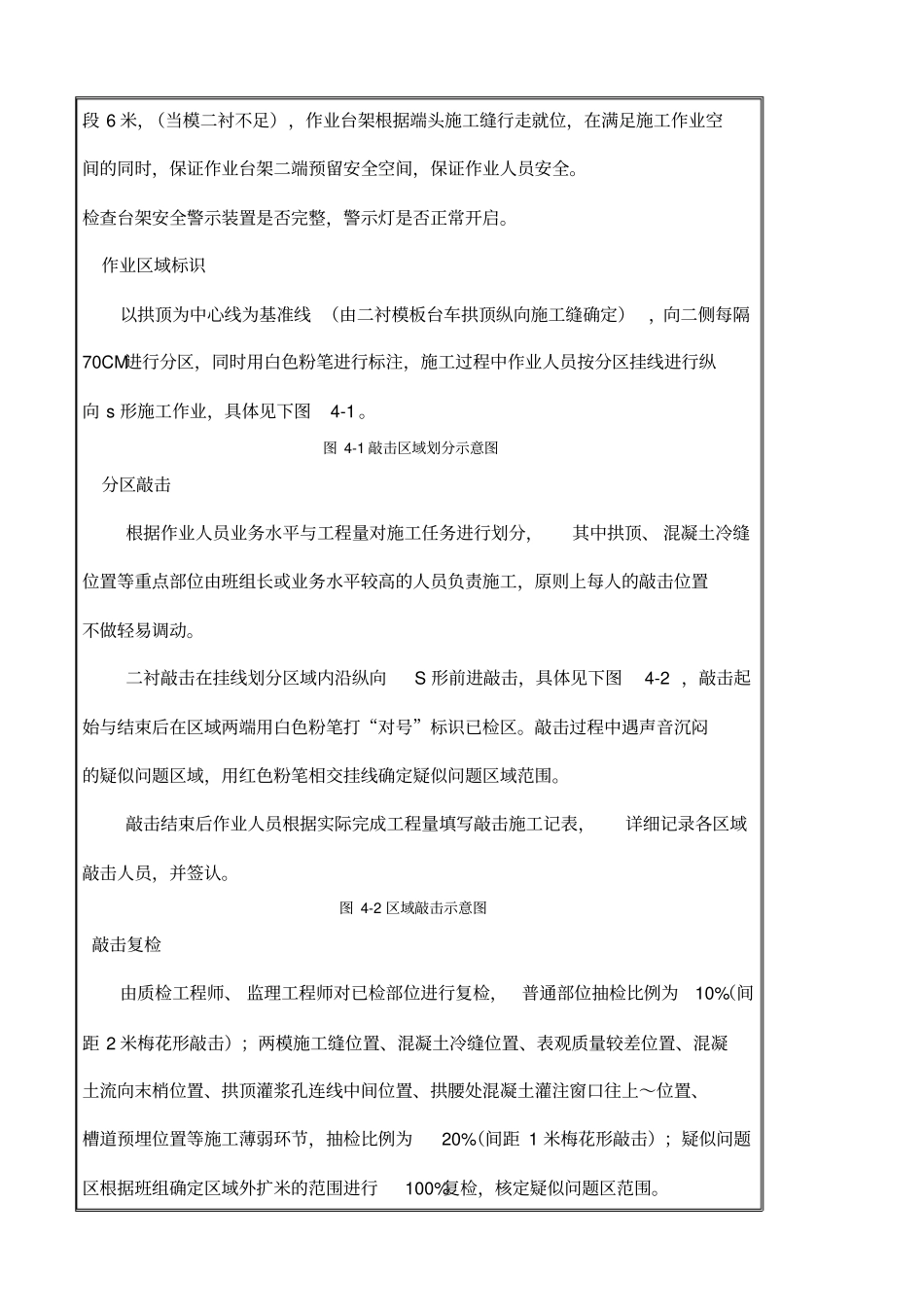

技术交底书表格编号项目名称中铁隧道集团怀邵衡铁路项目经理部二分部第 1 页共 5 页交底编号CKPD- 工程名称南雪峰山隧道出口正洞设计文件图号新建怀化至邵阳至衡阳铁路参考图（怀邵衡隧参04）施工部位二衬空洞敲击交底日期技术交底内容：1、技术交底范围；本交底适用于 南雪峰山隧道出口平导正洞已施工二衬段。2、开始施工的条件及施工准备工作；（1）人员安排：敲击由各架子队技术主管负责，架子队全力配合，实施前上报现场监理工程师，在现场监理工程师的旁站监督下实施。（2）工具准备：提前准备好敲击所用的各种设备、台车、锤击设备、记录表等准备到位。（3）敲击人员准备：隧道人工敲击检查是保证隧道衬砌施工质量的重要施工工序，各工作面须安排人员稳定， 责任心强的专人成立敲击检查作业班组，每班组 3~4 人，班组长由经验丰富人员担任，杜绝施工人员的频繁更换，班组新进人员必顺经过理论与现场培训合格后方可施工。3、敲击检测施工工艺及质量标准；图 3-1 敲击工艺流程图 4 、施工要求；作业台架就位以每模二衬砼为一个作业单元，将一个作业单元分二个部分进行施工，每作业段 6 米，（当模二衬不足），作业台架根据端头施工缝行走就位，在满足施工作业空间的同时，保证作业台架二端预留安全空间，保证作业人员安全。检查台架安全警示装置是否完整，警示灯是否正常开启。作业区域标识以拱顶为中心线为基准线 （由二衬模板台车拱顶纵向施工缝确定） ，向二侧每隔70CM进行分区，同时用白色粉笔进行标注，施工过程中作业人员按分区挂线进行纵向 s 形施工作业，具体见下图4-1 。图 4-1 敲击区域划分示意图分区敲击根据作业人员业务水平与工程量对施工任务进行划分，其中拱顶、 混凝土冷缝位置等重点部位由班组长或业务水平较高的人员负责施工，原则上每人的敲击位置不做轻易调动。二衬敲击在挂线划分区域内沿纵向S 形前进敲击，具体见下图4-2 ，敲击起始与结束后在区域两端用白色粉笔打“对号”标识已检区。敲击过程中遇声音沉闷的疑似问题区域，用红色粉笔相交挂线确定疑似问题区域范围。敲击结束后作业人员根据实际完成工程量填写敲击施工记表，详细记录各区域敲击人员，并签认。图 4-2 区域敲击示意图敲击复检由质检工程师、 监理工程师对已检部位进行复检，普通部位抽检比例为10%（间距 2 米梅花形敲击）；两模施工缝位置、混凝土冷缝位置、表观质量较差位置、混凝土流向末梢位置、拱顶灌浆孔连线中间位置...
