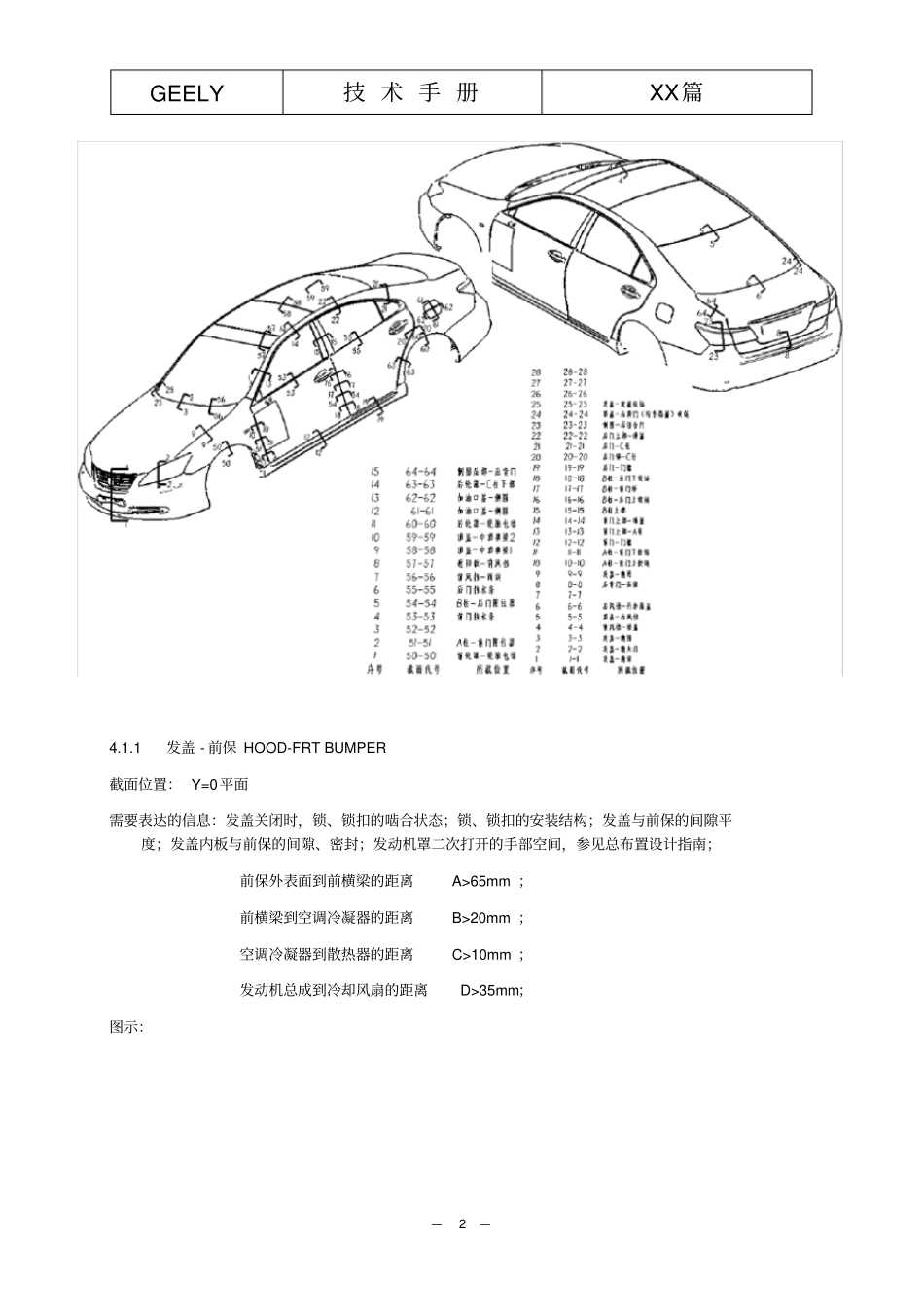

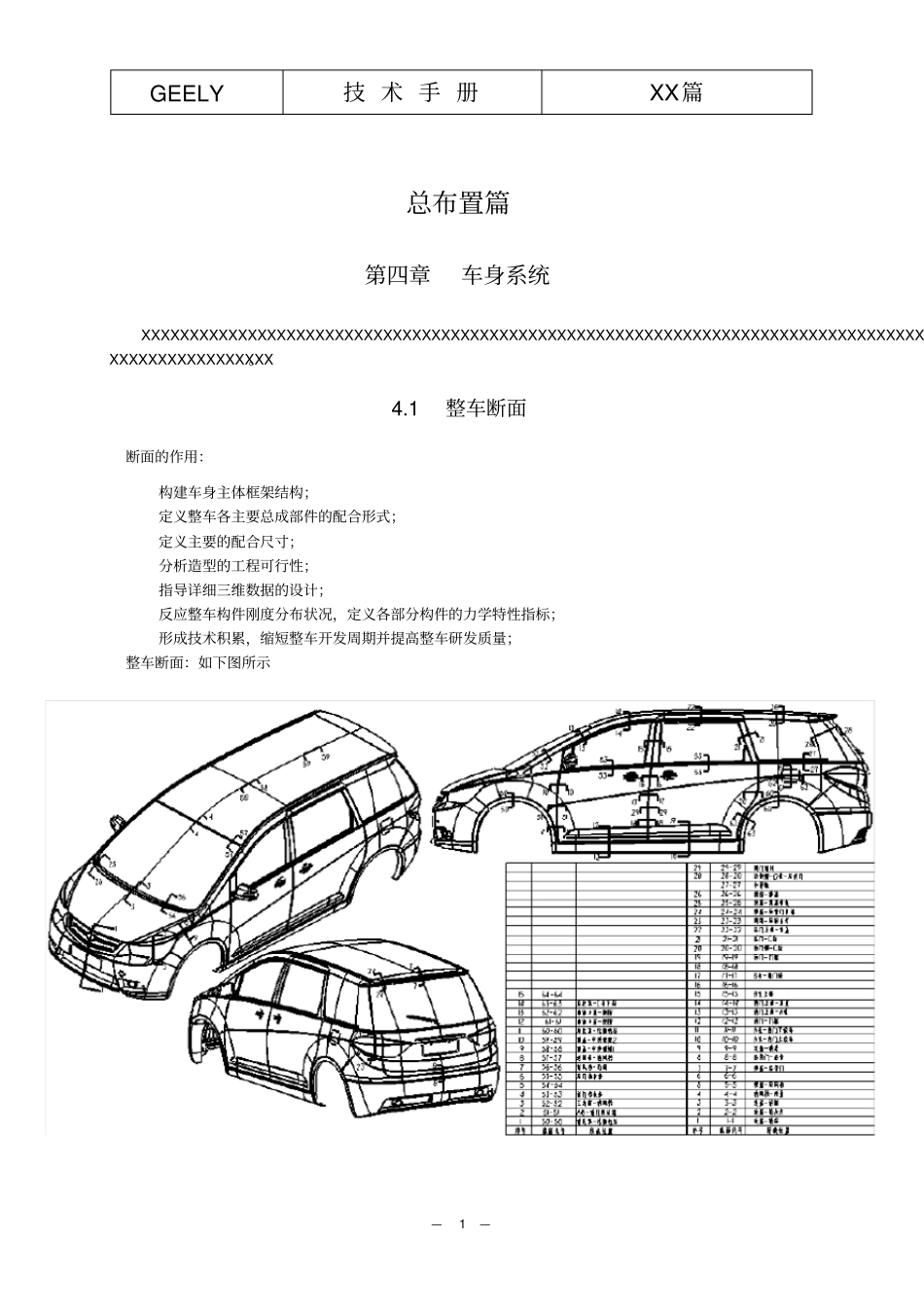

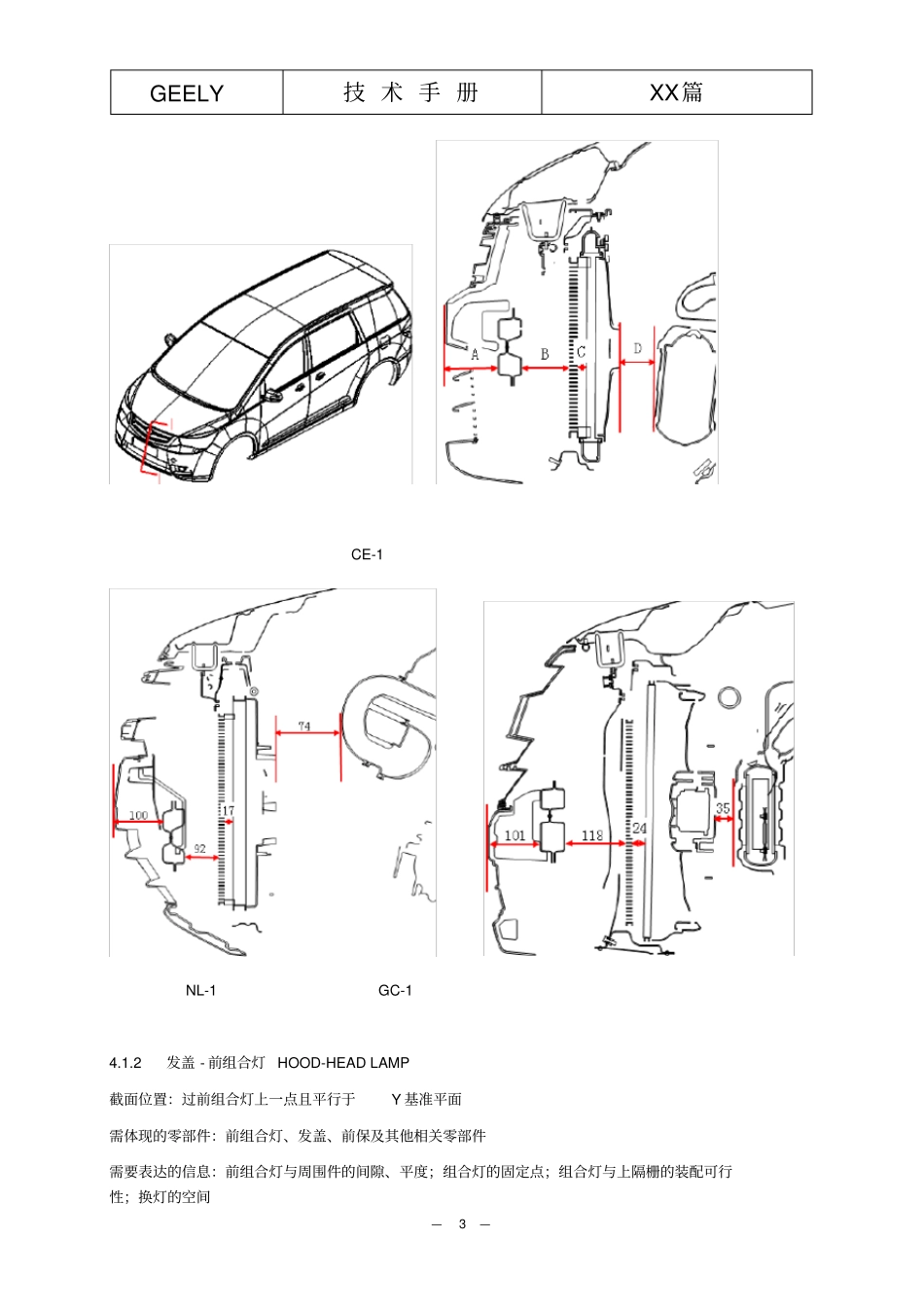

GEELY技 术 手 册XX篇—1 —总布置篇第四章车身系统XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX。4.1 整车断面断面的作用:构建车身主体框架结构;定义整车各主要总成部件的配合形式;定义主要的配合尺寸;分析造型的工程可行性;指导详细三维数据的设计;反应整车构件刚度分布状况,定义各部分构件的力学特性指标;形成技术积累,缩短整车开发周期并提高整车研发质量;整车断面:如下图所示GEELY技 术 手 册XX篇—2 —4.1.1 发盖 - 前保 HOOD-FRT BUMPER 截面位置: Y=0平面需要表达的信息:发盖关闭时,锁、锁扣的啮合状态;锁、锁扣的安装结构;发盖与前保的间隙平度;发盖内板与前保的间隙、密封;发动机罩二次打开的手部空间,参见总布置设计指南;前保外表面到前横梁的距离 A>65mm ;前横梁到空调冷凝器的距离 B>20mm ;空调冷凝器到散热器的距离 C>10mm ;发动机总成到冷却风扇的距离 D>35mm;图示:GEELY技 术 手 册XX篇—3 — CE-1 NL-1 GC-1 4.1.2 发盖 - 前组合灯 HOOD-HEAD LAMP 截面位置:过前组合灯上一点且平行于Y 基准平面需体现的零部件:前组合灯、发盖、前保及其他相关零部件需要表达的信息:前组合灯与周围件的间隙、平度;组合灯的固定点;组合灯与上隔栅的装配可行性;换灯的空间GEELY技 术 手 册XX篇—4 —图示: CE-1 GC-1 GEELY技 术 手 册XX篇—5 — NL-2 4.1.3 发盖 - 前围 HOOD-COWL 截面位置: Y 基准平面需体现的零部件:发盖外板、前风挡、通风盖板、前围板及其他相关零部件需要表达的信息:前风挡玻璃倾角;前风挡与前围板上部的配合及密封;发盖运动过程中与通风盖板、前风挡的间隙;发动机总成和前围板之间的间距 A ;机盖与机舱刚性零部件的距离B。参见总布置设计指南。发盖打开时保证在5%女性手控范围以下并且满足95%男性头部活动线路的要求,具体校核方法见总布置设计指南。图示: CE-1 GEELY技 术 手 册XX篇—6 —NL-1 GC-1 4.1.4 前风挡 -顶盖 FRT WINDSCREEN-ROOF 截面位置: Y 基准平面需体现的零部件:顶盖、顶盖前横梁、前阅读灯、前风挡、前风挡密封条、顶棚及其他相关零部件需要表达的信息:前风挡与顶盖的搭接及密封;顶盖前横梁与顶盖的搭接;前阅读灯的布置(人机GEELY技 术 手 册XX篇—7 —及照射范围) ;顶棚的布置;内后视镜的布置(视野校核)...
