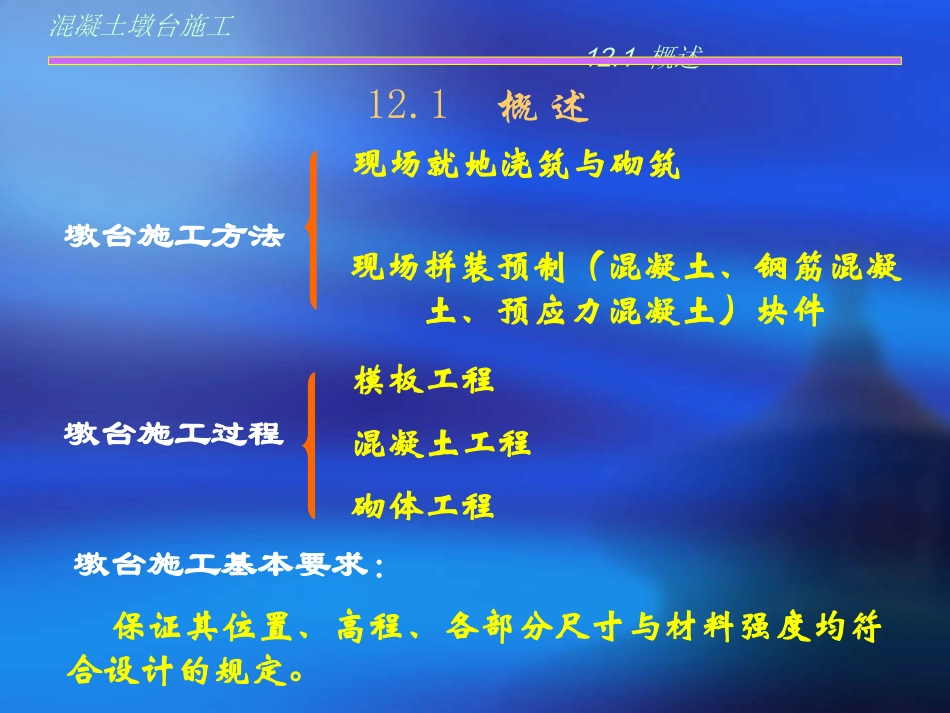

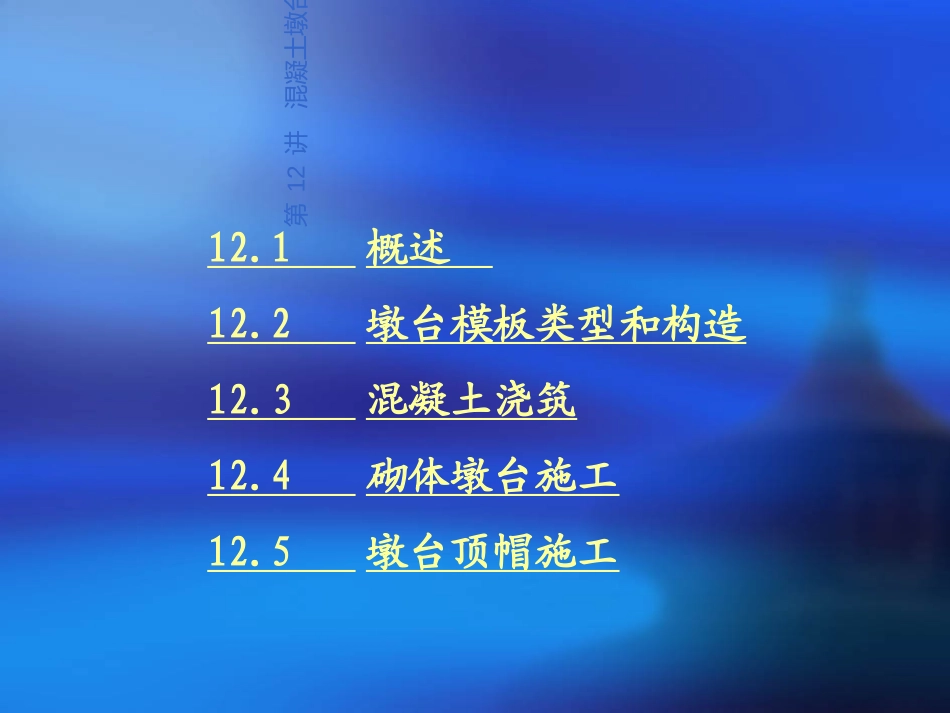

《桥梁工程施工技术》第12讲混凝土墩台施工12.1概述12.2墩台模板类型和构造12.3混凝土浇筑12.4砌体墩台施工12.5墩台顶帽施工混凝土墩台施工12.1概述12.1概述墩台施工方法现场就地浇筑与砌筑现场拼装预制（混凝土、钢筋混凝土、预应力混凝土）块件墩台施工过程模板工程混凝土工程砌体工程墩台施工基本要求：保证其位置、高程、各部分尺寸与材料强度均符合设计的规定。混凝土墩台施工12.2墩台模板类型与构造12.2墩台模板类型与构造模板是保证桥梁墩台施工精度的基础。模板的构造要求（1）尺寸准确，构造简单，便于制作、安装和拆卸；（2）具有足够的强度和刚度、稳定性，能承受各种荷载；（3）结构紧密不漏浆，外表面模板平整、光滑，便于混凝土浇筑。（4）优先采用胶合板和钢模板，提高周转率。模板制作的允许偏差混凝土墩台施工12.2墩台模板类型与构造混凝土墩台施工12.2墩台模板类型与构造模板安装的允许偏差混凝土墩台施工12.2墩台模板类型与构造模板的类型类型拼装式模板常备式组合钢模板滑升模板整体吊装模板备注：本课详细介绍拼装式模板和整体吊装模板（1）拼装模板板扇划分原则：类型少，尺寸符合墩台和起吊要求板扇划分示意图（mm）(a)圆端形桥墩(b)圆形桥墩混凝土墩台施工12.2墩台模板类型与构造混凝土墩台施工12.2墩台模板类型与构造模板骨架桥梁墩台施工4.2混凝土墩台施工模板的类型和构造钢模墩身帽梁混凝土墩台施工12.2墩台模板类型与构造木模混凝土墩台施工12.2墩台模板类型与构造桥梁墩台施工4.2混凝土墩台施工模板的类型和构造（2）整体吊装模板桥梁墩台施工4.2混凝土墩台施工模板的类型和构造墩身模板及浇注-1桥梁墩台施工4.2混凝土墩台施工模板的类型和构造墩身模板及浇注-2混凝土墩台施工12.3混凝土浇筑12.3混凝土浇筑为防止墩台基础的第一层混凝土中的水分被基底吸收或基底水分渗入混凝土，应满足以下要求：⑵如果为湿土时，应在基底设计高程下铺填一层10~15cm厚片石或碎石层。⑴基底为非粘性土或干土时，应将其湿润。⑶如为岩石时，应将其湿润，铺一层厚2~3cm水泥浆，然后在浆凝结前浇筑混凝土。（4）砼基础的需要凿毛处理，清理干净。混凝土墩台施工12.3混凝土浇筑混凝土墩台施工容许误差（mm）项目允许偏差墩台前后、左右边缘距设计中心线尺寸±20mm采用滑模施工：（1）桥墩台前后左右边缘距设计中心线尺寸（2）桥墩平面扭角±30mm2º墩台支承垫石顶面高程0-15简支钢筋混凝土梁（1）每片梁一端两支承垫石顶面高差（2）每孔梁一端两支承垫石顶面高差（3）无支座垫石顶面高差355简支钢梁（1）钢梁一端两支承垫石顶面高差（2）每一主梁两端支承垫石顶面高差跨度≤56m跨度>56m（3）前后两孔钢梁在同一墩顶支承垫石顶面高差钢梁宽度的1/15005计算跨度的1/10000，并不大于105混凝土墩台施工12.3混凝土浇筑墩台是大体积圬工，为避免水化热过高，导致混凝土因内外温差引起裂缝，可采取如下措施：改善集料级配、降低水灰比采用C3A、C3S含量小、水化热低的水泥减小浇筑层的厚度，加快混凝土散热速度用料避免太阳曝晒混凝土内埋置冷却管通水冷却混凝土墩台施工12.3混凝土浇筑水化热产生的裂缝（1）挂线砌筑或配料设计图砌筑施工要点：桥墩配料大样图a）桥墩I-I剖面b）桥墩II-II剖面混凝土墩台施工12.4砌体墩台施工混凝土墩台施工12.4砌体墩台施工（1）石料：石料及砂浆类型：漂石、片石、块石、粗料石、半细料石及细料石。强度等级：70mm立方体的抗压极限强度MU10～MU120。（2）砂浆：强度等级：70.7mm立方体的抗压极限强度M10～M20。12.4砌体墩台施工（2）坐浆或不坐浆（3）砌石顺序：角石→镶面石→腹石（4）允许偏差：项目允许偏差（mm）片石块石粗料石（混凝土块）砌体边距设计中心线尺寸±30±20±15顶面高程±15±15±15两相邻砌块外表面相互错开－53垂直度或坡度0.5％0.3％0.3％轴线偏位101010大面积平整度502010混凝土墩台施工12.4砌体墩台施工混凝土墩台施工12.5墩台顶帽施工（1）放样（2）模板（3）预埋件12.5墩台顶帽施工备注：根据工程实例解释“预埋件”的概念。
