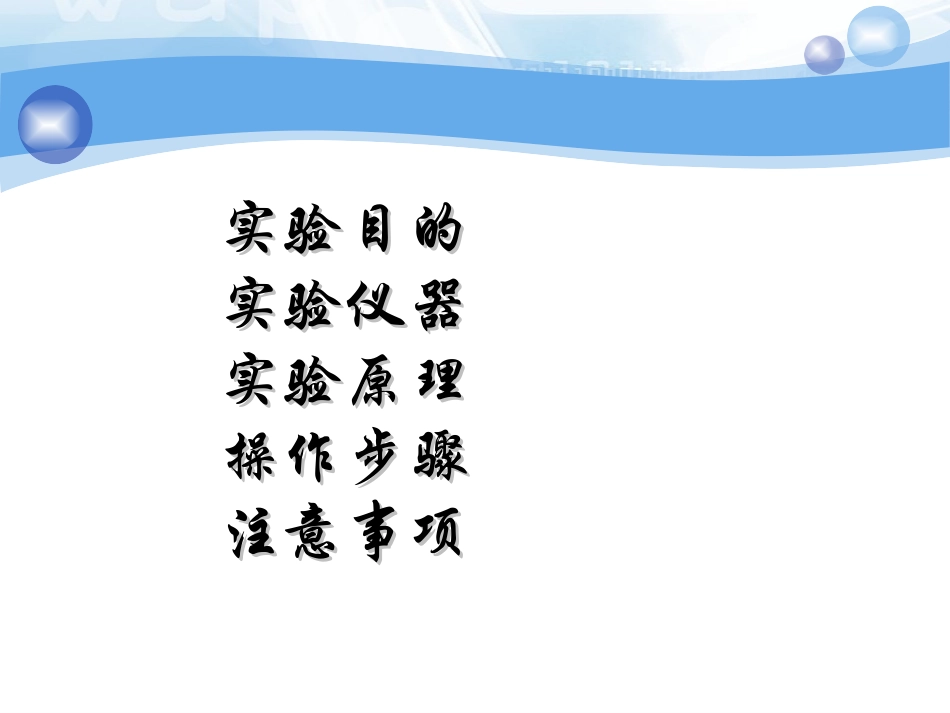

球磨机与复合材料的制备球磨机与复合材料的制备实验目的实验目的实验仪器实验仪器实验原理实验原理操作步骤操作步骤注意事项注意事项实验目的实验目的通过球磨机与粉体材料制备，使学生系统了解和熟悉复合材料设计、制备的方式和方法，广泛深入地理解所学理论知识，掌握复合材料设计、制备的一般过程，提高学生的工程应用能力，为复合材料的研究打下牢固基础实验仪器实验仪器滚筒式球磨机QM-SP行星球磨机电子天平Fe粉、Al2O3粉实验原理实验原理球磨机在粉碎过程中，不但可以降低物料粒度，同时也可以将两种或两种以上物料加以混合球磨机的主要工作部分为一回转圆筒，靠筒内装入的钢球、钢段或瓷球、刚玉球等研磨介质的冲击和研磨作用将物料粉碎和磨细。球磨机在建材、冶金、选矿和电力等工业中应用极为广泛，具有以下优点：①对物料的适应性强，能连续生产，生产能力大，可满足现代大规模工业生产的需要②粉碎比大，易于调整产品的细度③结构简单，坚固，操作可靠，维护管理简单，能长期连续运转④密封性好，可负压操作，防止粉尘飞扬缺点：①工作效率低，大部分电能转变为热量而损失②机体笨重，大型磨机重达几百吨，投资大③工作时噪声大④研磨体和衬板的消耗量大滚筒式球磨机滚筒式球磨机球磨机的主体是由钢板卷制而成的回转筒体，筒体内壁装有衬板，内部装有不同规格的研磨体。工作原理当磨机回转时，研磨体由于离心力的作用贴附在筒体衬板表面，随筒体一起回转；被带到一定高度时，由于其本身的重力作用，像抛射体一样落下，冲击筒体内的物料泻落式运动状态泻落式运动状态球磨机转速较低时，全部研磨体可以看成是一个松散的“团块”，“团块”的界面随着筒体的转动而沿着转动方向不断向上偏斜，形成斜坡。当斜坡的倾斜角达到研磨体“团块”的自然休角时，研磨体在重力等作用下沿斜坡滚下，形成泻落式的运动。此时，在“团块”中研磨体大体上是分层运动，各层研磨体沿各自的圆轨迹上升并随之从斜坡的坡面滚下。泻落式运动状态泻落式运动状态泻落式的运动状态下，物料主要在研磨体相对运动时产生的碰击和研磨作用下而被粉碎，此情形时对物料有较强的研磨作用，但无冲击作用，对大块物料的粉碎效果不好抛落式运动状态抛落式运动状态球磨机转速较高时，研磨体随筒体旋转上升至一定高度后，像抛射体一样抛落下来，不是沿着研磨体“团块”的坡面泻落，这种运动状态称为抛落式运动，在抛落式运动中，每层研磨体的运动轨迹都可分成两部分，一部分是圆弧，一部分近似为抛物线，物料主要在研磨体抛落时的碰击作用及部分的研磨作用下而被粉碎，粉碎效果较好离心式运动状态离心式运动状态筒体转速过高时，由于离心力的作用，研磨体“贴附”在筒体内壁上与筒体一起做旋转运动而不再抛落。这种运动中，研磨体不再对物料产生碰击和研磨作用，物料不会被粉碎。行星式球磨机行星式球磨机行星式球磨机是混合、细磨、新产品研制和小批量生产高新技术材料的必备装置，产品体积小、功能全、效率高、噪声低，广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、医药、环保等部门。行星式球磨机行星式球磨机QM系列行星式球磨机是混合、细磨、新产品研制和小批量生产高新技术材料的必备装置。在一转盘上装有四个球磨罐，当转盘转动时，球磨罐中心轴作行星运动，罐中磨球在高速运动中研磨和混合样品。配用真空球磨罐，可在真空或惰性气体状态下磨制试样。该产品能用干、湿两种方法粉碎和混合粒度不同，材料各异的各类固体颗粒、悬浮液和糊膏。研磨产品最小粒度可至0.1微米。行星式球磨机的工作原理与滚筒式球磨机有所不同:1.行星式高能球磨机由于具有较大的惯性力，对粉料产生很大的高频冲击、摩擦力，对物料进行快速细磨、混合，撞击力随着转速的提高成平方增加2.行星式球磨机中，磨球与磨筒壁的脱离点仅与设计尺寸有关，而与转速无关，提高转速可增加磨球对粉料的撞击力与撞击频率3.磨球脱离筒壁后在筒底上作复杂运动，并构成对粉料的强烈撞击与搓擦实验步骤实验步骤用电子天平称取适当比例Fe粉、Al2O3粉将粉体倒入球磨罐中，放置于球磨机上固定球磨机转速，采用不同的球磨时间，观察粉体的...
