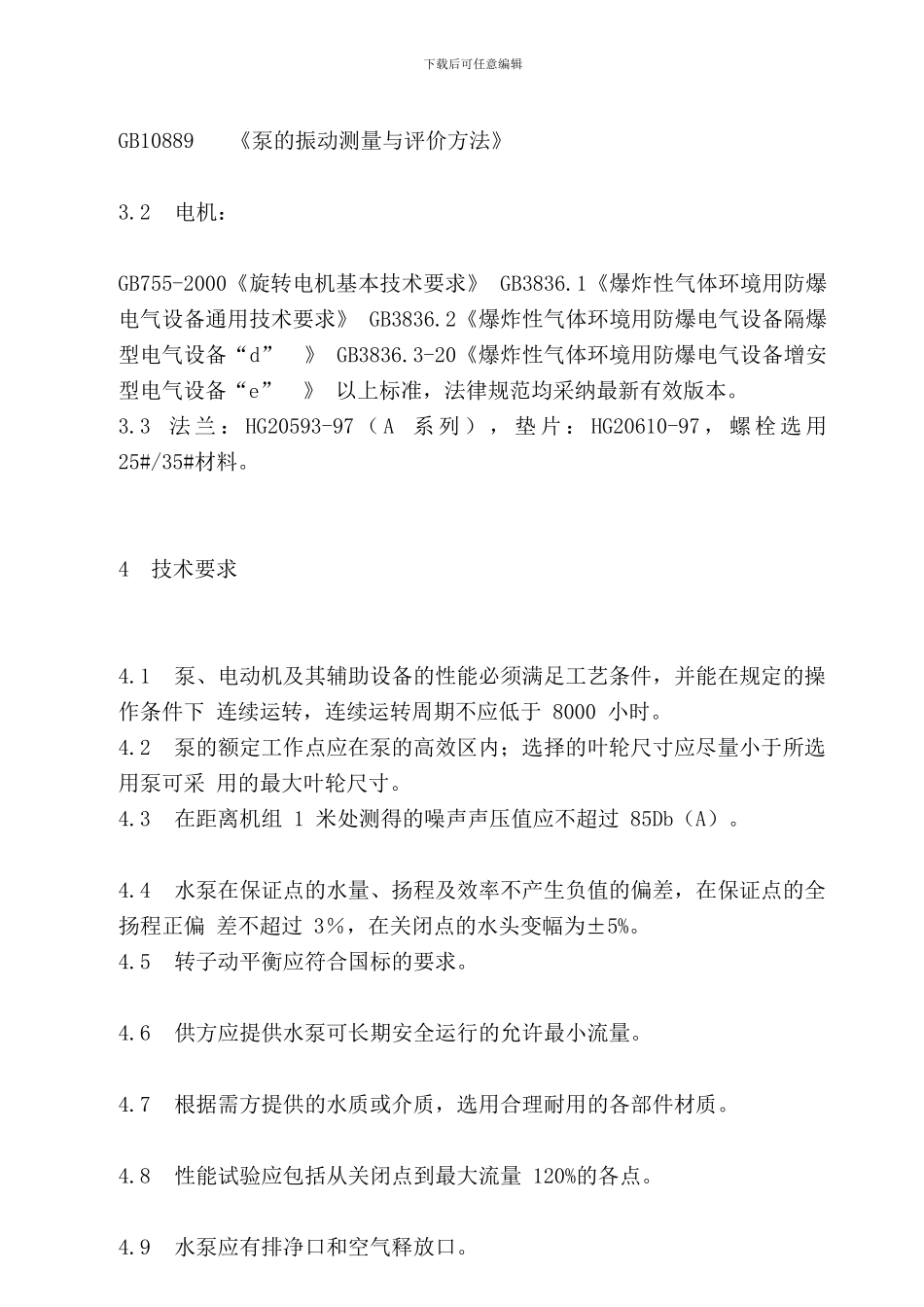

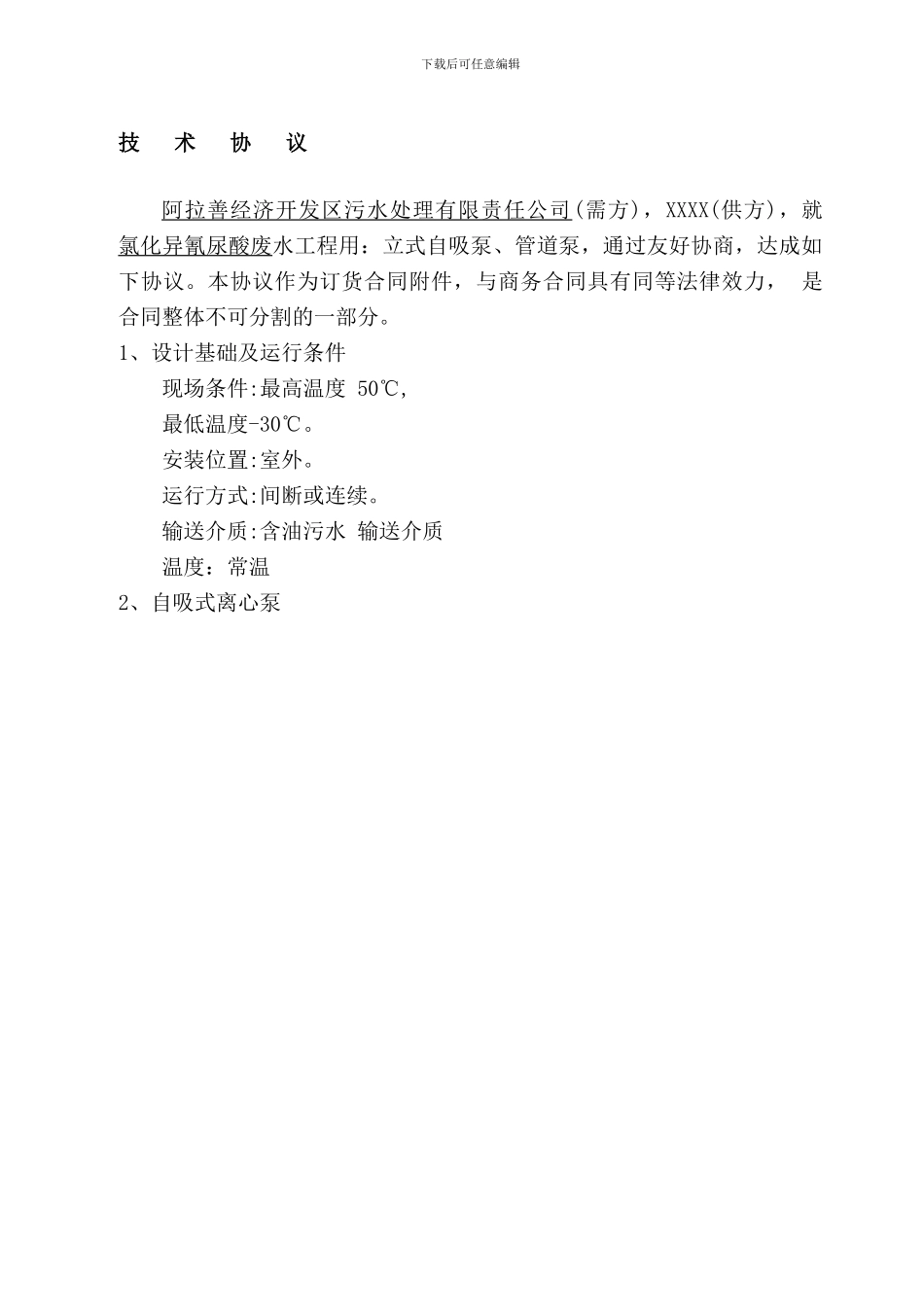

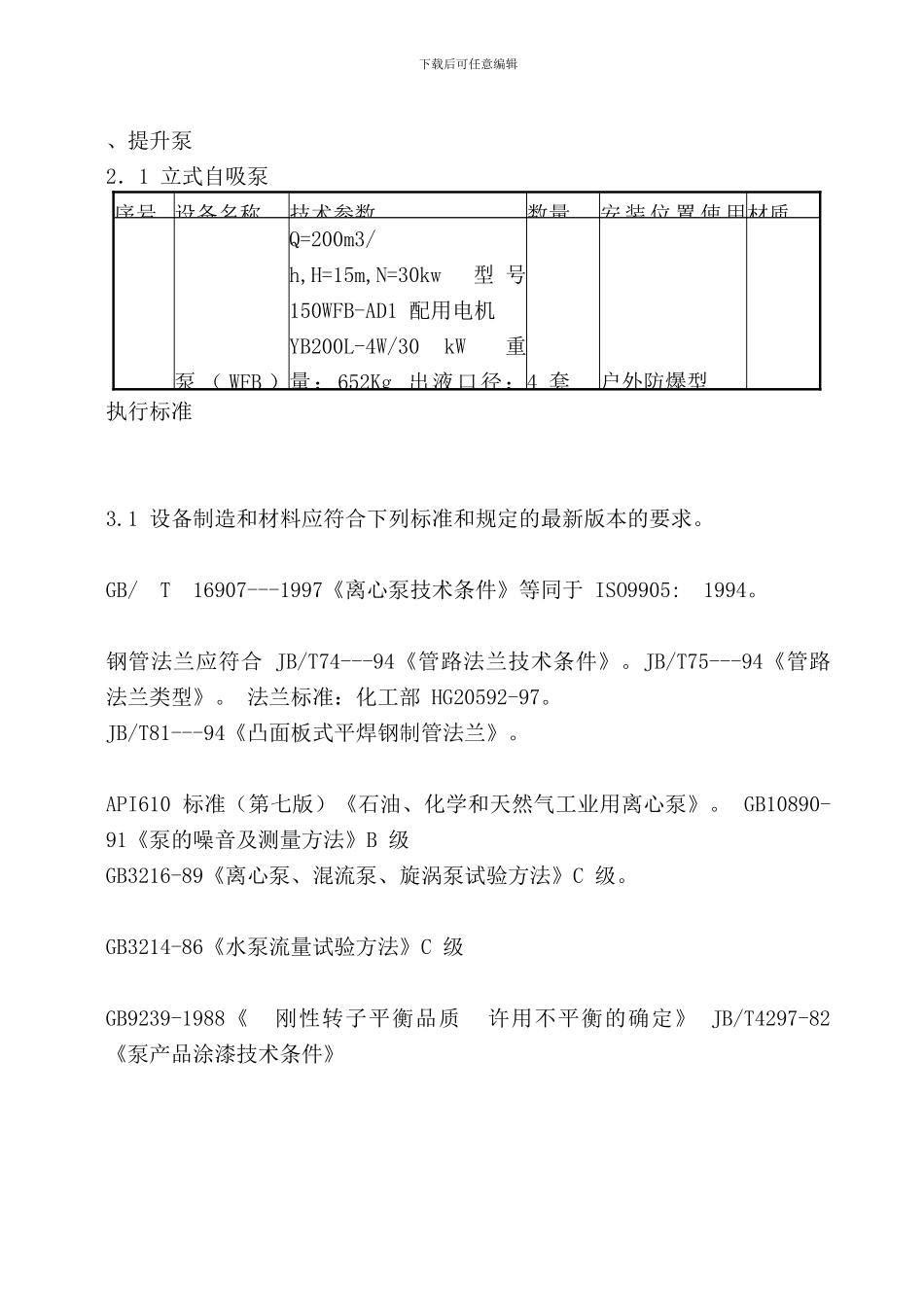

下载后可任意编辑技术协议阿拉善经济开发区污水处理有限责任公司(需方)，XXXX(供方)，就 氯化异氰尿酸废水工程用：立式自吸泵、管道泵，通过友好协商，达成如下协议。本协议作为订货合同附件，与商务合同具有同等法律效力， 是合同整体不可分割的一部分。1、设计基础及运行条件现场条件:最高温度 50℃,最低温度-30℃。 安装位置:室外。运行方式:间断或连续。 输送介质:含油污水 输送介质温度：常温2、自吸式离心泵下载后可任意编辑、提升泵2．1 立式自吸泵序号 设备名称技术参数数量安 装 位 置 使 用材质泵 （ WFB ） Q=200m3/h,H=15m,N=30kw 型 号 150WFB-AD1 配用电机YB200L-4W/30 kW 重量：652Kg 出液口径：4 套户外防爆型执行标准3.1 设备制造和材料应符合下列标准和规定的最新版本的要求。GB/ T 16907---1997《离心泵技术条件》等同于 ISO9905: 1994。钢管法兰应符合 JB/T74---94《管路法兰技术条件》。JB/T75---94《管路法兰类型》。 法兰标准：化工部 HG20592-97。JB/T81---94《凸面板式平焊钢制管法兰》。API610 标准（第七版）《石油、化学和天然气工业用离心泵》。 GB10890-91《泵的噪音及测量方法》B 级GB3216-89《离心泵、混流泵、旋涡泵试验方法》C 级。GB3214-86《水泵流量试验方法》C 级GB9239-1988《 刚性转子平衡品质 许用不平衡的确定》 JB/T4297-82 《泵产品涂漆技术条件》下载后可任意编辑GB10889《泵的振动测量与评价方法》3.2电机：GB755-2000《旋转电机基本技术要求》 GB3836.1《爆炸性气体环境用防爆电气设备通用技术要求》 GB3836.2《爆炸性气体环境用防爆电气设备隔爆型电气设备“d” 》 GB3836.3-20《爆炸性气体环境用防爆电气设备增安型电气设备“e” 》 以上标准，法律规范均采纳最新有效版本。3.3 法 兰 ： HG20593-97 （ A 系 列 ） ， 垫 片 ： HG20610-97 ， 螺 栓 选 用 25#/35#材料。4 技术要求4.1泵、电动机及其辅助设备的性能必须满足工艺条件，并能在规定的操作条件下 连续运转，连续运转周期不应低于 8000 小时。4.2泵的额定工作点应在泵的高效区内；选择的叶轮尺寸应尽量小于所选用泵可采 用的最大叶轮尺寸。4.3在距离机组 1 米处测得的噪声声压值应不超过 85Db（A）。4.4水泵在保证点的水量、扬程及效率不产生负值的偏差，在保证点的全扬程正偏 差不超过 3％，在关闭点的水头变幅为±5%。4.5转子动平衡应符合国标的要求...
