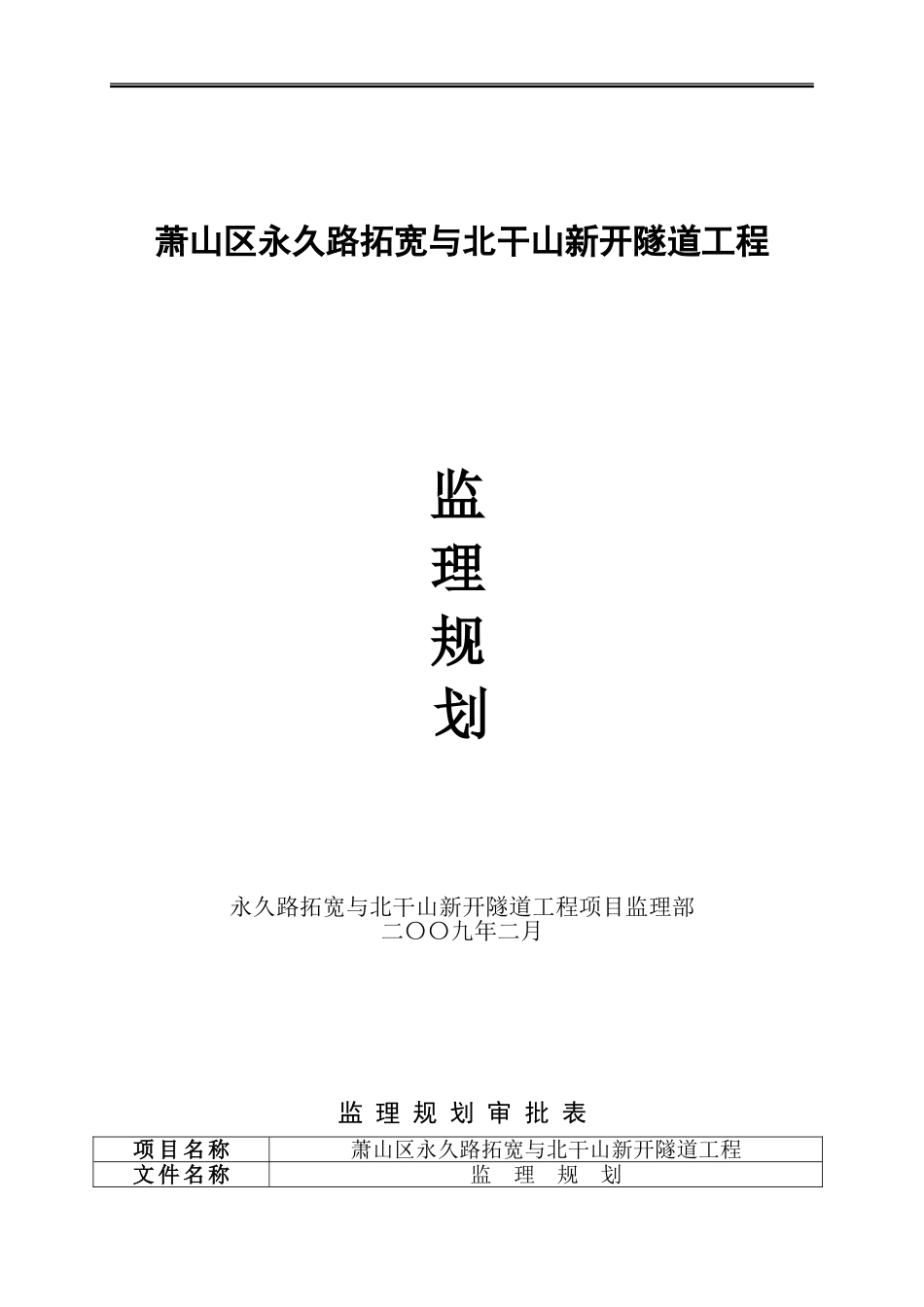

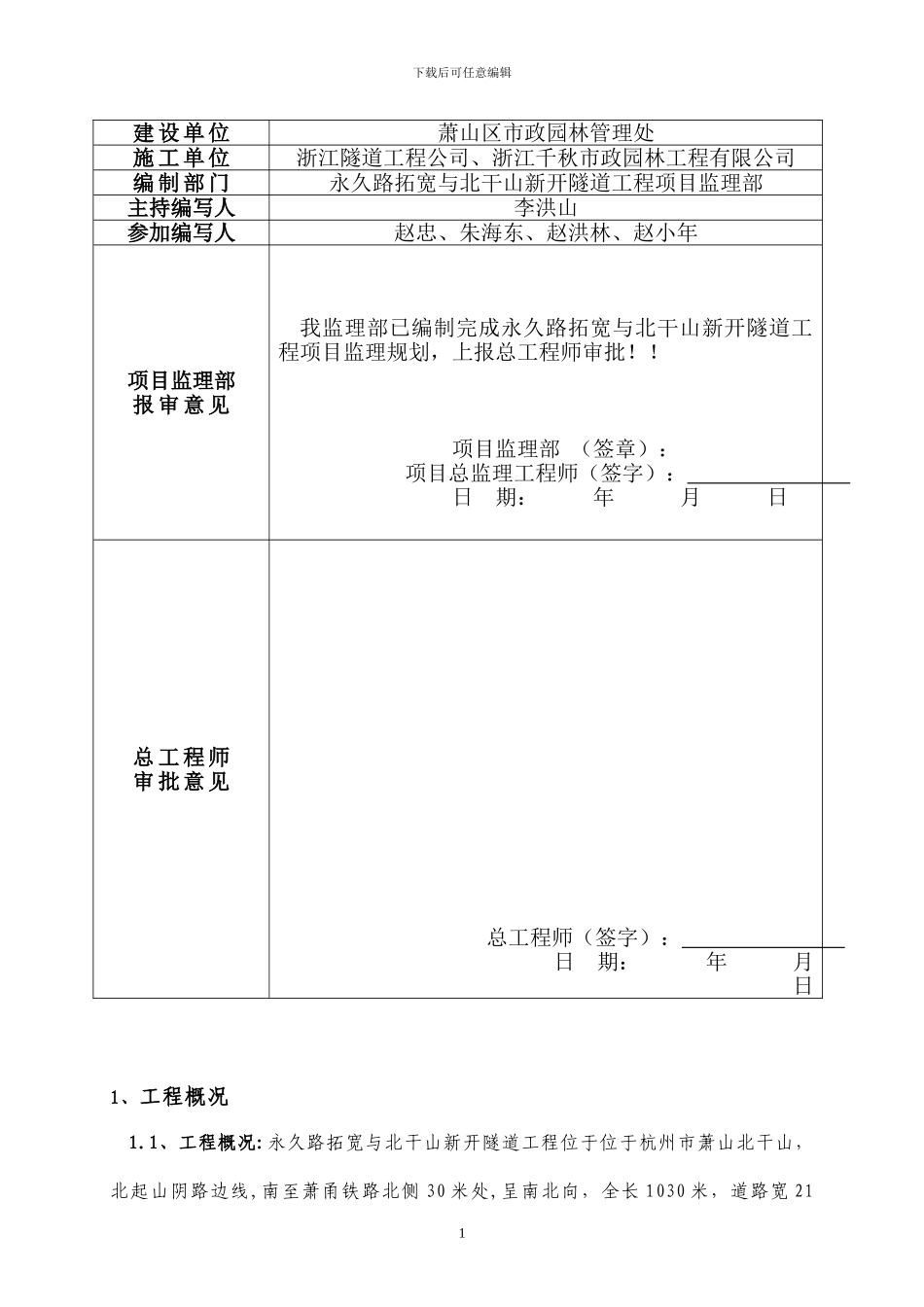

萧山区永久路拓宽与北干山新开隧道工程监 理 规 划永久路拓宽与北干山新开隧道工程项目监理部二〇〇九年二月监 理 规 划 审 批 表项 目 名 称萧山区永久路拓宽与北干山新开隧道工程文 件 名 称监 理 规 划下载后可任意编辑建 设 单 位萧山区市政园林管理处施 工 单 位浙江隧道工程公司、浙江千秋市政园林工程有限公司编 制 部 门永久路拓宽与北干山新开隧道工程项目监理部主持编写人李洪山参加编写人赵忠、朱海东、赵洪林、赵小年项目监理部报 审 意 见我监理部已编制完成永久路拓宽与北干山新开隧道工程项目监理规划，上报总工程师审批！！项目监理部 （签章）： 项目总监理工程师（签字）： 日 期： 年 月 日总 工 程 师审 批 意 见 总工程师（签字）： 日 期： 年 月 日1、工程概况1.1、工程概况:永久路拓宽与北干山新开隧道工程位于位于杭州市萧山北干山，北起山阴路边线,南至萧甬铁路北侧 30 米处,呈南北向，全长 1030 米，道路宽 211下载后可任意编辑米，为城市次干道。本工程造价：7236 万元人民币。其中永久路拓宽工程： ,隧道工程： 。参建单位：业主单位：杭州市萧山区市政园林公用事业管理处; 设计单位：中铁第四勘察设计院集团有限公司; 施工单位:浙江隧道工程公司、浙江千秋市政园林工程公司; 勘探单位：浙江有色建设工程有限公司;质监单位 ：杭州市萧山区质量监督站1.1.1 道路工程a、道路等级 ：城市次干道b、设计车速 ：40Km/hc、道路标准横断面 21m ,其中车行道宽度为 15 米,两侧人行道各为 3.0 米d、道路结构 ：机动车道：4cmAC13 细粒式沥青砼+8cmAC25 粗粒式沥青砼+30cm 5%水泥稳定碎石基层+50cm 塘渣垫层。人行道 ：5cm 彩色人行道板+3cm 砂浆卧底+15cm C15 砼+10cm 碎石垫层1.1.2 桥梁工程a、桥梁宽度 ：21 米,其中车行道宽度为 15 米,两侧人行道各为 3.0 米b、设计荷载 ：城-A 级，人群 3.5Kn/m2。c、桥梁分跨和结构 ：单跨 20 米简支梁，桥梁与河道斜交，桥梁与河道夹角为 5度。上部采纳 20 米后张预应力空心梁板；下部桥台采纳重力式桥台，钻孔桩基础。1.1.3 隧道工程A、地质情况：新开隧道地处杨子准地台和华南褶皱的过渡带，位于江山——绍兴深断裂北西侧，区域构造线主要呈北东向展布。拟建线路北侧分布有一条区域性断裂带分布走向为北偏东 45°。北干山南北两侧山前平原区分布第四系全新统滨海组（Q4m-al）、冲...
