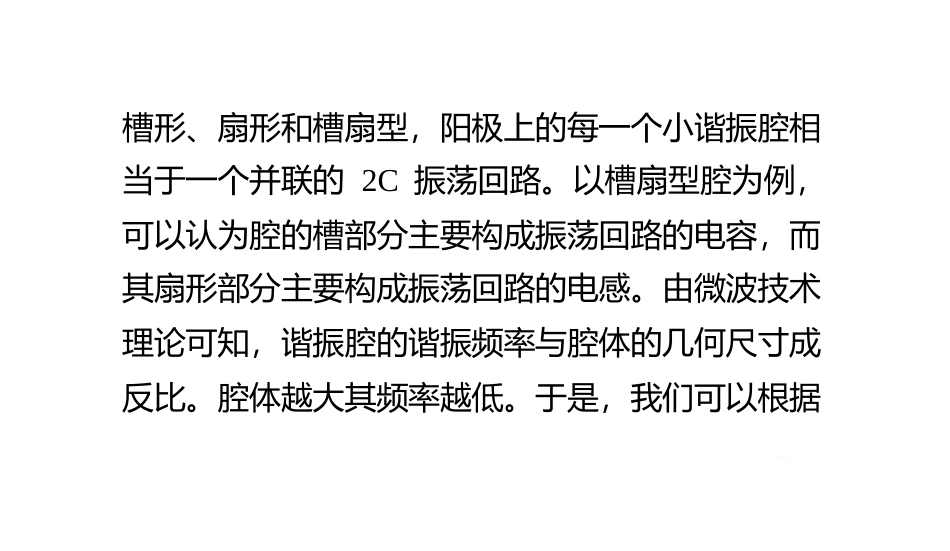

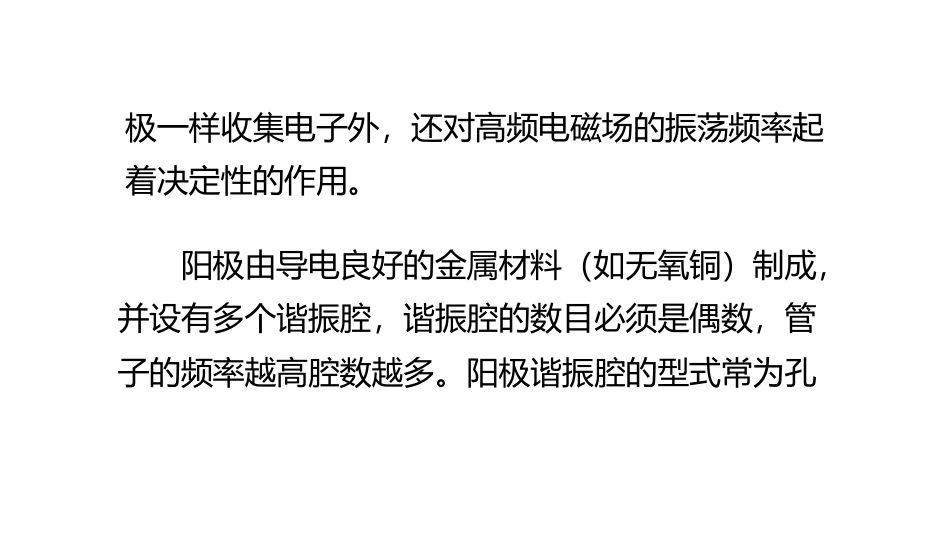

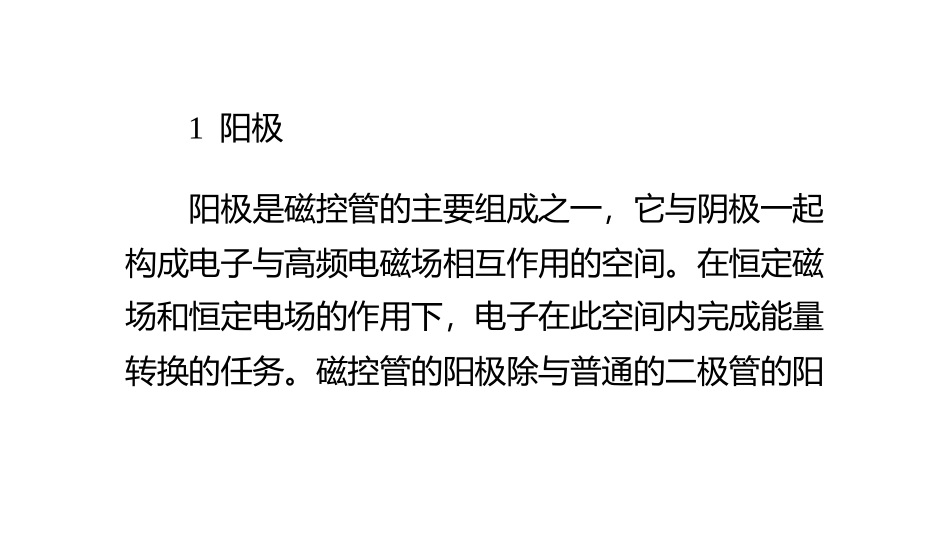

1阳极阳极是磁控管的主要组成之一，它与阴极一起构成电子与高频电磁场相互作用的空间。在恒定磁场和恒定电场的作用下，电子在此空间内完成能量转换的任务。磁控管的阳极除与普通的二极管的阳极一样收集电子外，还对高频电磁场的振荡频率起着决定性的作用。阳极由导电良好的金属材料（如无氧铜）制成，并设有多个谐振腔，谐振腔的数目必须是偶数，管子的频率越高腔数越多。阳极谐振腔的型式常为孔0c59f8ea工业大型微波炉http://www.qwwave.com/槽形、扇形和槽扇型，阳极上的每一个小谐振腔相当于一个并联的2C振荡回路。以槽扇型腔为例，可以认为腔的槽部分主要构成振荡回路的电容，而其扇形部分主要构成振荡回路的电感。由微波技术理论可知，谐振腔的谐振频率与腔体的几何尺寸成反比。腔体越大其频率越低。于是，我们可以根据腔体的尺寸来估计它的频段。磁控管的阳极由许多谐振腔耦合在一起，形成一个复杂的谐振系统。这个系统的谐振腔频率主要决定于每个小谐振腔的谐振频率，我们也可以根据小谐振腔的大小来估计磁控管的频段。0c59f8ea工业大型微波炉http://www.qwwave.com/磁控管的阳极谐振系统除能产生所需要的电磁振荡外，还能产生不同特性的多种电磁振荡。为使磁控管稳定的在所需的模式上,常用隔型带来隔离干扰模式.隔型带把阳极翼片一个间隔一个地连接起来,以增加模式与相邻干扰模式之间的频率间隔。另外,由于经能量交换后的电子还具有一定的能量,这些电子打上阳极使阳极温度升高,阳极收集的电子越多(即电流越大),或电子的能量越大(能量转换率越低),阳极温度越高,因此,阳极需有良好的散热能力.一般情况下功率管采用强迫风冷,阳极带有散热片.大功率管则多用水冷,阳极上有0c59f8ea工业大型微波炉http://www.qwwave.com/冷却水套。2阴极及其引线磁控管的阴极即电子的发射体,又是相互作用空间的一个组成部分。阴极的性能对管子的特性和寿命影响极大，被视为整个管子的心脏。阴极的种类很多，性能各异。连续波磁控管中常用直热式阴极，它由钨丝或纯钨丝绕成螺旋形状，通电流加热到规定温度后就具有发射电子的能力。这种阴极具有加热时间短和抗电子轰击能力强等优点，在连续波磁控管中得到广泛的应用。0c59f8ea工业大型微波炉http://www.qwwave.com/此种阴极加热电流大，要求阴极引线要短而粗，连接部分要接触良好。大功率管的阴极引线时温度很高，常用强迫风冷散热。磁控管时阴极接负高压，因此引线部分应有良好的绝缘性能并能满足真空密封的要求。为防止因电子回轰而使阳极过热，磁控管稳定后应按规定降低阴极电流以延长使用寿命。3能量输出器能量输出器是把相互作用空间中所产生的微波能输送到负载去的装置。能量输出装置的作用是无损耗，无击穿地通过微波，保证管子的真空密封，0c59f8ea工业大型微波炉http://www.qwwave.com/同时还要做到便于与外部系统相连接。小功率连续波磁控管大多采用同轴输出在阳极谐振腔高频磁场最强的地方。放置一个耦合环，当穿过环面的磁通量变化时，将在环上产生高频感应电流，从而将高频功率引到环外。耦合环面积越大耦合越强。大功率连续波磁控管常用轴向能量输出器，输出天线通过极靴孔洞连接到阳极翼片上。天线一般做成条状或圆棒也可为锥体。整个天线被输出窗密封。输出窗常用低损耗特性的玻璃或陶瓷制成。它0c59f8ea工业大型微波炉http://www.qwwave.com/不须保证微波能量无损耗的通过和具有良好的真空气密性。大功率管的输出窗常用强迫风冷来降低由于介质损耗所产生的热量。4磁路系统磁控管正常时要求有很强的恒定磁场，其磁场感应强度一般为数千高斯。频率越高，所加磁场越强。磁控管的磁路系统就是产生恒定磁场的装置。磁路系统分永磁和电磁两大类。永磁系统一般用于小功率管，磁钢与管芯牢固合为一体构成所谓包装式。大功率管多用电磁铁产生磁场，管芯和电磁铁配合使用，管芯内有上、下极靴，以固定磁隙的距0c59f8ea工业大型微波炉http://www.qwwave.com/离。磁控管时，可以很方便的靠改变磁场强度的大小，来调整输出功率和频率。另外，还可以将阳极电流馈入电磁线包以提高管子的稳定性。5磁控管的正确使用磁控管是微波应用设备的心脏，因...
