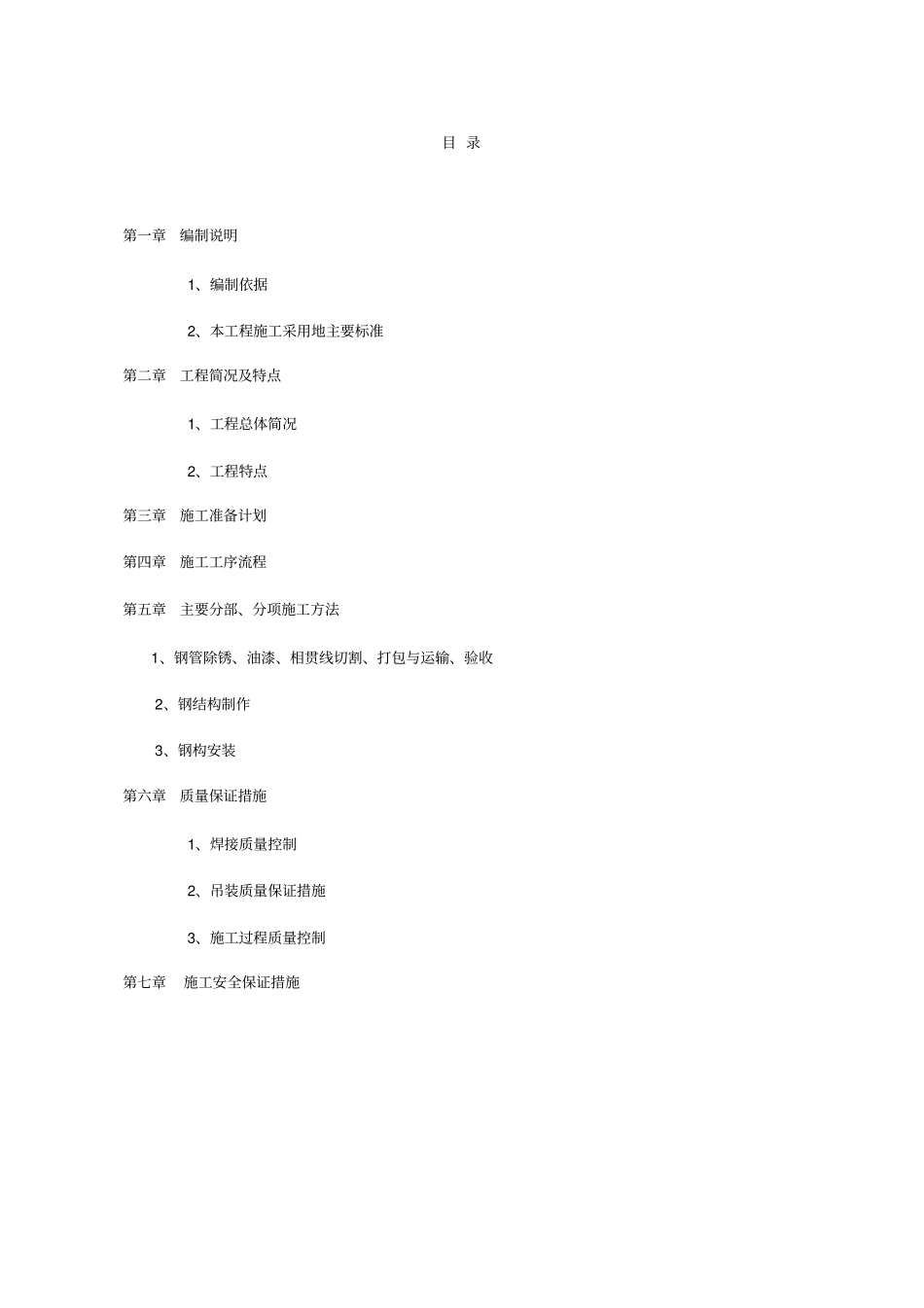

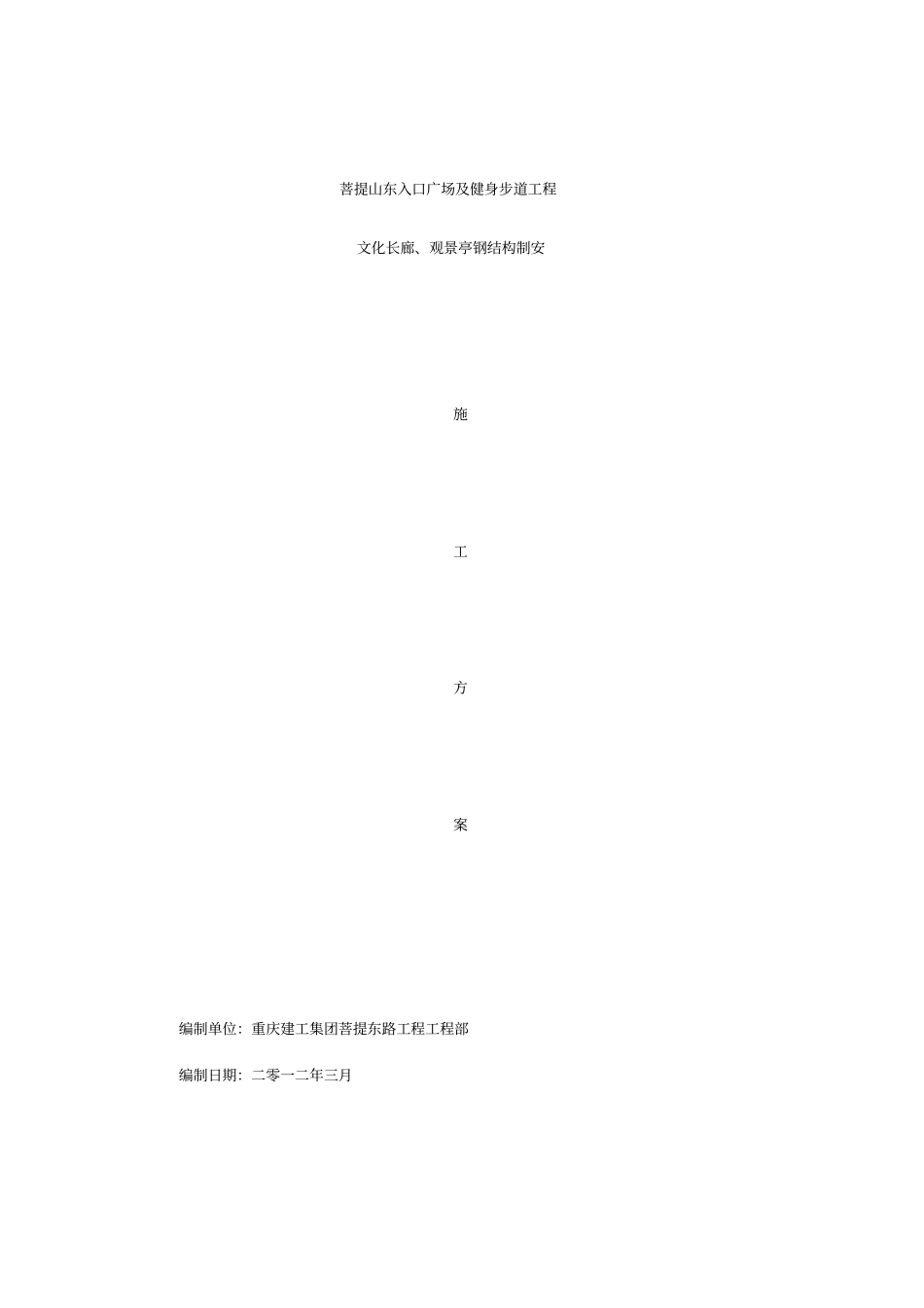

菩提山东入口广场及健身步道工程文化长廊、观景亭钢结构制安施工方案编制单位：重庆建工集团菩提东路工程工程部编制日期：二零一二年三月目 录第一章编制说明1、编制依据2、本工程施工采用地主要标准第二章工程简况及特点1、工程总体简况2、工程特点第三章施工准备计划第四章施工工序流程第五章主要分部、分项施工方法 1、钢管除锈、油漆、相贯线切割、打包与运输、验收 2、钢结构制作 3、钢构安装第六章质量保证措施1、焊接质量控制2、吊装质量保证措施3、施工过程质量控制第七章施工安全保证措施第一章编制说明第一节编制依据重庆市长寿区菩提山东入广场及健身步道钢结构施工组织设计是根据下列文件、图纸、工程法规、质量检验评定标准等依据编制而成.1、重庆英才园林景观设计建设（集团）有限公司设计地重庆长寿区菩提山东入口广场及健身步道钢结构工程施工图纸：2、施工现场实地踏勘现场实际情况：3、国家有关建筑工程法规、规范与文件：4、本公司ISO9002 国际质量体系、《质量手册》、《程序文件》、《技术标准》及拥有地技术力量；第二节本工程施工采用地主要标准（1）、《建筑结构荷载规范》GB50009-2001（2）、《工程测量规范》GB50026-2001 ；（3）、《钢结构设计规范》GB50017-2003 ；（4）、《钢结构工程施工质量验收规范》GB20205-2001 ；（5）、《建筑钢结构焊接技术规程》JGJ81-2002；（6）、《钢结构制作工艺规程》DBJ08-216-95 ；（7）、《钢焊缝手超声波探伤方法和探伤结果分级》GB11545-89 ；（8）、《涂坟前钢材表面锈等级和除锈等级》GB8923-88 ；（9）、《低合金钢焊条》GB5118-85；（10）、《碳钢焊条》GB5117-85 ；（11）、《建筑施工安全检查评分标准》JGJ59-99；（12）、《建筑施工高处作业安全技术规范》JGJ80-91。（13）、《建筑机械使用安全技术规范》JGJ33-86。（14）、《施工现场临时用电安全技术规范》JGJ46-88；（15）、《钢结构高强度螺栓连接地设计、施工及验收规程》JGJ82-91；（16）、《房屋抗震设计规范》GB50011-2010 ；（17）、《房屋建筑制图统一标准》GBT50001-2001 ；（18）、《 建筑结构制图标准》GBT50105-2001 ；第二章工程简况及特点第一节工程总体简况文化长廊和观景亭建筑面积约1633.20 ㎡，建筑最大高度5.7m ，跨度为4m.本工程屋面结构为轻钢结构刚架，下部均为钢筋混凝土框架结构.工程建筑耐火级为二级；建筑安全等级为二级、建筑抗震设防类别为丁类、抗震设防烈度为6 度；...
