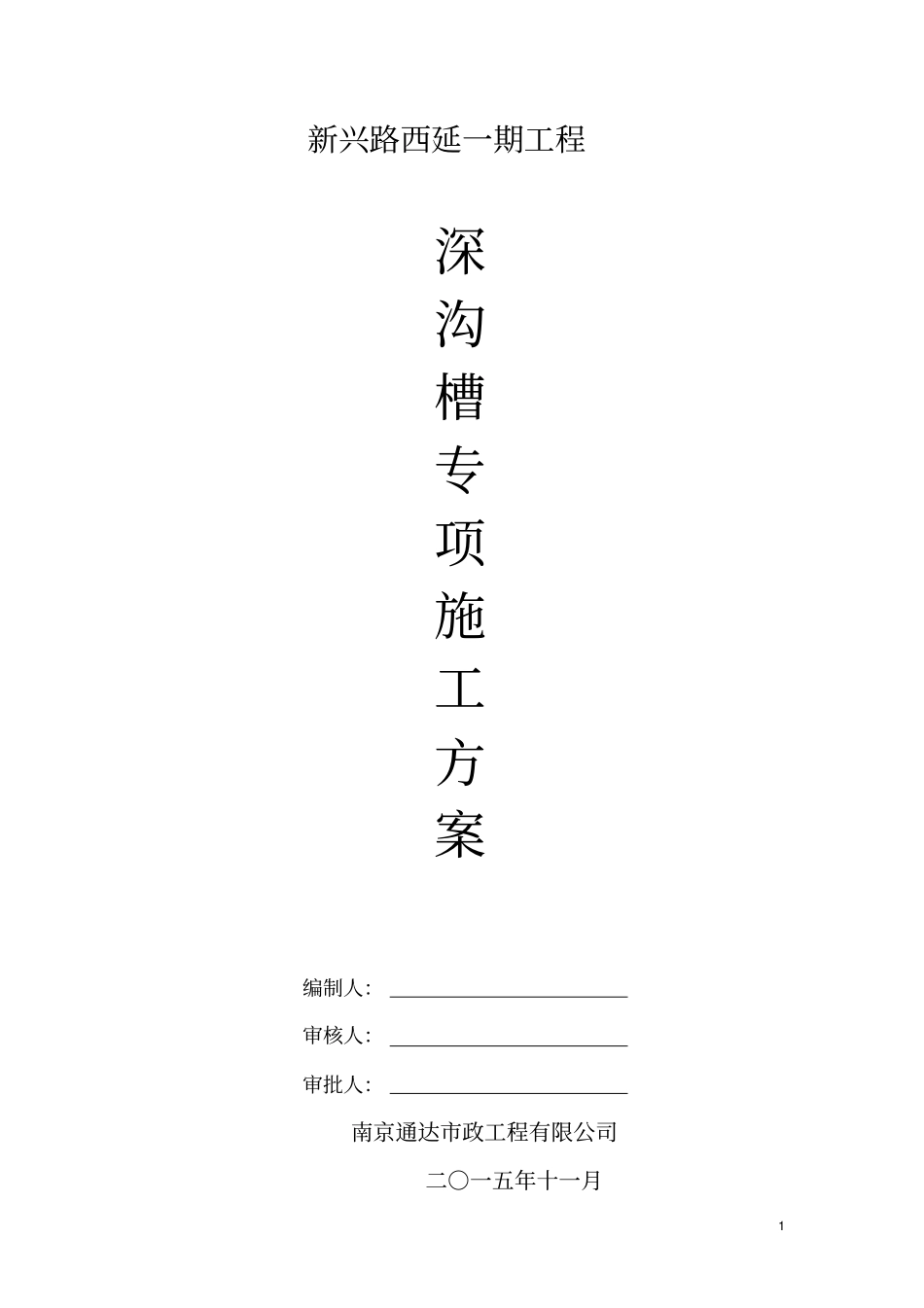

1 新兴路西延一期工程深沟槽专项施工方案编制人:审核人:审批人:南京通达市政工程有限公司二○一五年十一月2 一、工程概况:1、管道设计新兴路西延一期工程雨水井位Y6---- 郑和中路原管道段面,沟槽开挖深度3.0m---4.8m之间,其中 Y6----Y10管径为 D1000 ,长度 141.8 米,Y10 ----郑和中路原管道管径为D1200,长度 59.9 米,Y10外接管管径为 D1000,长度 8m,管材为球墨铸铁管, K9 级,内衬高铝水泥防腐,橡胶圈承插接口,检查井8 座。由于沟槽开挖较深, 因此该段面管道施工, 需要打钢板桩密支撑支护沟槽,以确保施工安全。井位管径挖深(米)长度(米)Y6----Y10 D1000 3.4 141.8 Y10----郑 和中路原管道D1200 4.8 59.9 Y10外接管D1000 4.7 8 合计209.7 2、道路现状新兴路西延一期工程,工程范围内为直线型,为东西走向,西起唐山路,东至郑和中路,全长约410m,规划红线宽度24m,规划为城市支路。路幅分配形式为 3 米人行道 +18米快车道 +3 米人行道。3、管线情况该地块属于拆迁区域, 未来建设为世茂滨江新城。 老管线废除后, 各管线单位将与本工程同步敷设新的管线。二、工程地质特征勘探深度范围内, 据岩土体成因、 时代、埋藏分布特征及其物理力学性质指标的异同性,按《岩土工程勘察规范》 (GB50021-2001,2009 年版)将岩土体划分为 2 个工程地质层, 4 个工程地质亚层,分述如下: 1-1层杂填土:杂色,松散,上部20~30cm为建筑垃圾,以下主要由碎石、碎砖、煤渣与黏性土混杂组成,硬质物含量50~60%,粒径一般 1~7cm,非均质。人工堆填而成,填龄大于20 年。普遍分布。3 1-2层素填土:灰黄色,松散~稍密,以黏性土为主,局部夹碎石、碎砖,硬质物含量 5~10%。人工堆填而成,填龄大于20 年。仅 J4 孔揭示。 1-3层素填土(含淤泥质) :灰色,以软塑状黏性土为主,含植物碎屑物及少量青砖碎屑。人工堆填而成,填龄大于20 年,分布于 J1、J2、J3 孔。 2-2层淤泥质粉质粘土:灰色,流塑,局部软塑,含铁质浸染斑块。稍有光泽,韧性、干强度中等。普遍分布。根据地下水赋存、埋藏条件,本次勘察揭示的地下水类型为孔隙潜水,赋存于 1 层及 2-2 层土体孔隙中, 主要受大气降水及周边居民生产、生活用水的入渗补给, 迳流缓慢, 排泄方式以自然蒸发排泄为主,水位受季节性变化影响较明显。勘察期间测得潜水初见水位为5.40 ~5.84m,稳定水位为 5.59 ~5.99m...
