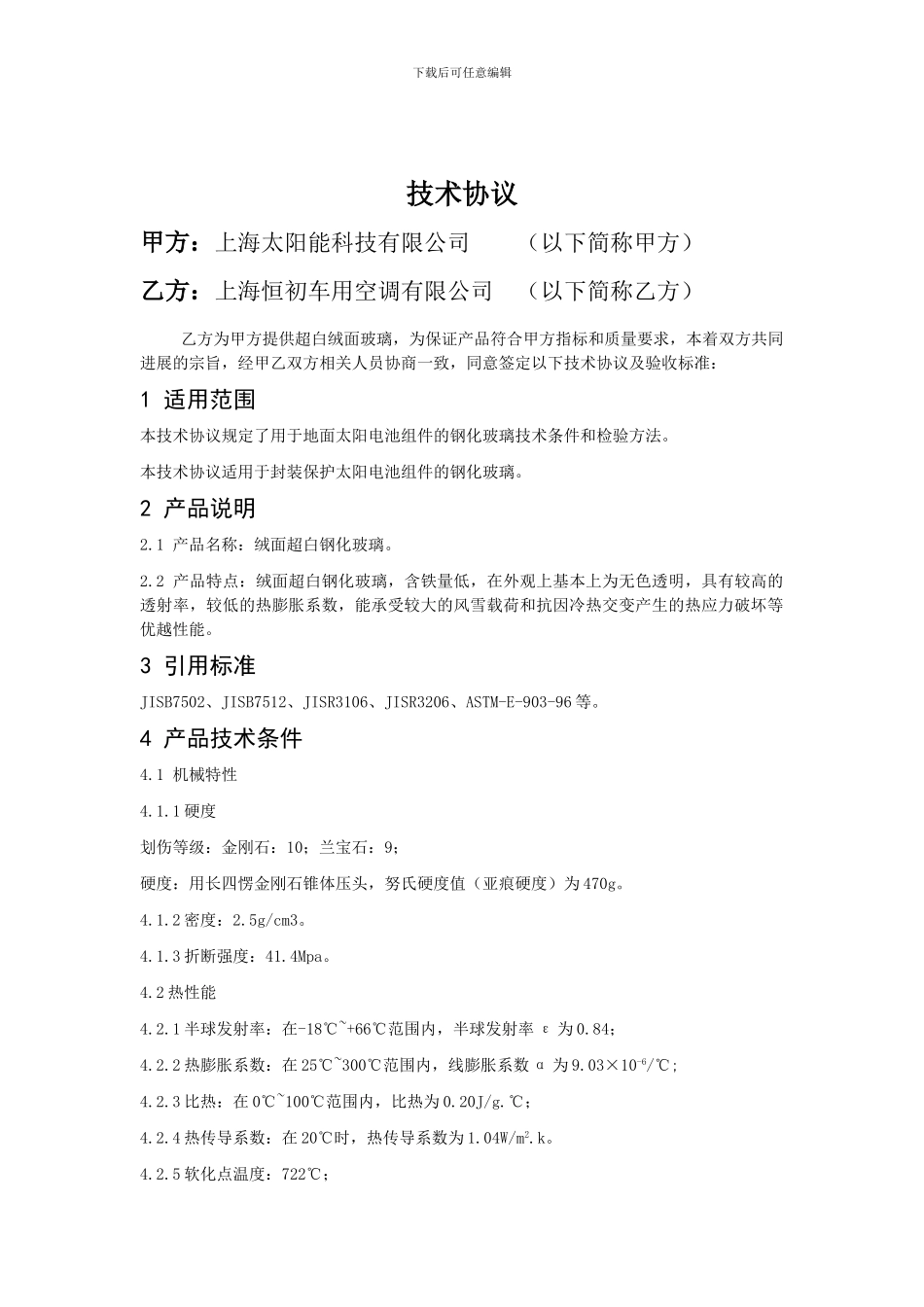

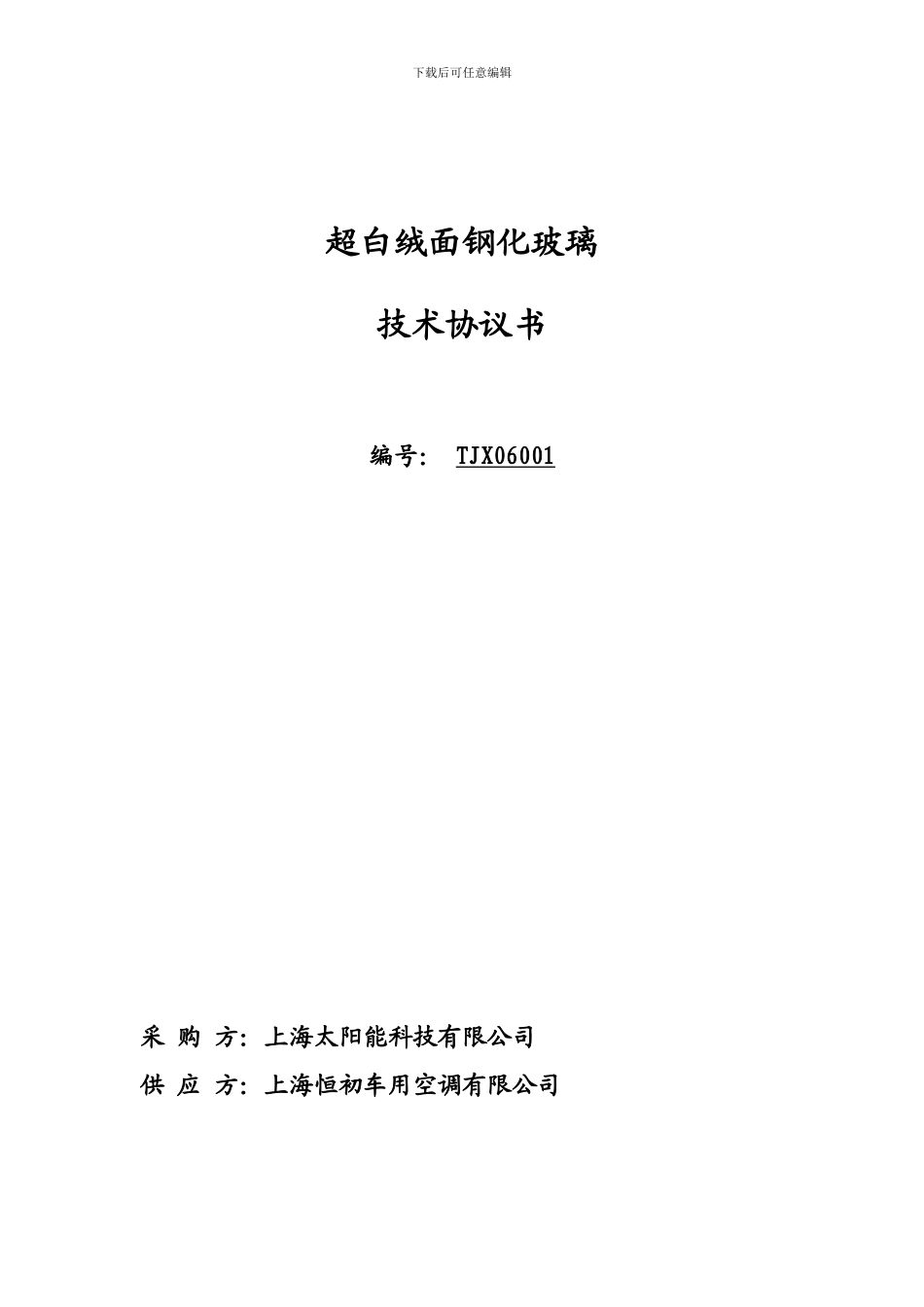

下载后可任意编辑超白绒面钢化玻璃技术协议书编号： TJX06001 采 购 方：上海太阳能科技有限公司供 应 方：上海恒初车用空调有限公司下载后可任意编辑技术协议甲方：上海太阳能科技有限公司 （以下简称甲方）乙方：上海恒初车用空调有限公司 （以下简称乙方）乙方为甲方提供超白绒面玻璃，为保证产品符合甲方指标和质量要求，本着双方共同进展的宗旨，经甲乙双方相关人员协商一致，同意签定以下技术协议及验收标准：1 适用范围本技术协议规定了用于地面太阳电池组件的钢化玻璃技术条件和检验方法。本技术协议适用于封装保护太阳电池组件的钢化玻璃。2 产品说明2.1 产品名称：绒面超白钢化玻璃。2.2 产品特点：绒面超白钢化玻璃，含铁量低，在外观上基本上为无色透明，具有较高的透射率，较低的热膨胀系数，能承受较大的风雪载荷和抗因冷热交变产生的热应力破坏等优越性能。3 引用标准JISB7502、JISB7512、JISR3106、JISR3206、ASTM-E-903-96 等。4 产品技术条件4.1 机械特性4.1.1 硬度划伤等级：金刚石：10；兰宝石：9；硬度：用长四愣金刚石锥体压头，努氏硬度值（亚痕硬度）为 470g。4.1.2 密度：2.5g/cm3。4.1.3 折断强度：41.4Mpa。4.2 热性能4.2.1 半球发射率：在-18℃~+66℃范围内，半球发射率 ε 为 0.84；4.2.2 热膨胀系数：在 25℃~300℃范围内，线膨胀系数 α 为 9.03×10-6/℃;4.2.3 比热：在 0℃~100℃范围内，比热为 0.20J/g.℃；4.2.4 热传导系数：在 20℃时，热传导系数为 1.04W/m2.k。4.2.5 软化点温度：722℃；下载后可任意编辑4.2.6 退火温度：522℃；4.3 化学组份组份SiO2Na2OCaOAl2O3其它重量百分比wt(%)73.014.011.01.01.04.4 透射率按 日 本 工 业 标 准 JISR3106 要 求 ， 利 用 分 光 光 度 计 ， 测 量 太 阳 辐 射 光 谱 波 长 在380nm~2100nm 范围内，玻璃透射率应不小于 90%。对应此透射率的玻璃中氧化铁（Fe2O3）含量应不大于 200ppm。4.5 几何尺寸长度和宽度尺寸根据客户要求，由每一次订货时在合同中规定，允许公差为 ±1 mm ~1.5mm；厚度及允许公差为 3.2mm±0.2mm。4.6 对角线对角线差范围应≤ 2mm。4.7 弯曲度边的弯曲度用直尺测量，应在边长的 0.3%之内。平面的弯曲度在任意 150mm 跨度内，弯曲度不大于 1mm。4.8 颗粒状夹杂物、气泡、划痕和绒面图案。4.8.1 在每块玻璃内在杂物及结石≤0.2 mm，每片允许有一个，杂物...
