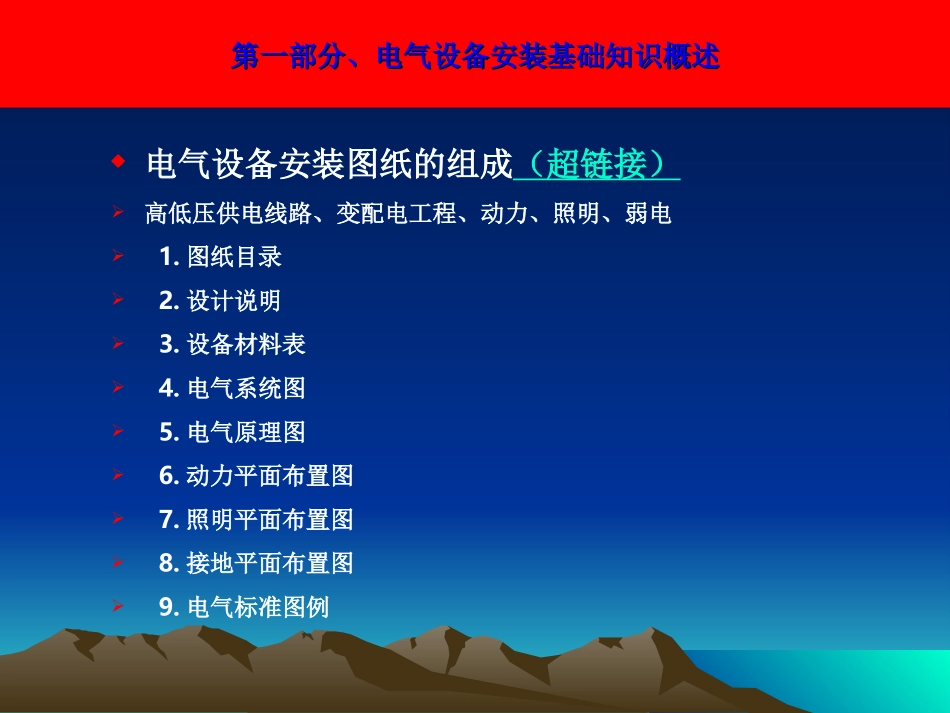

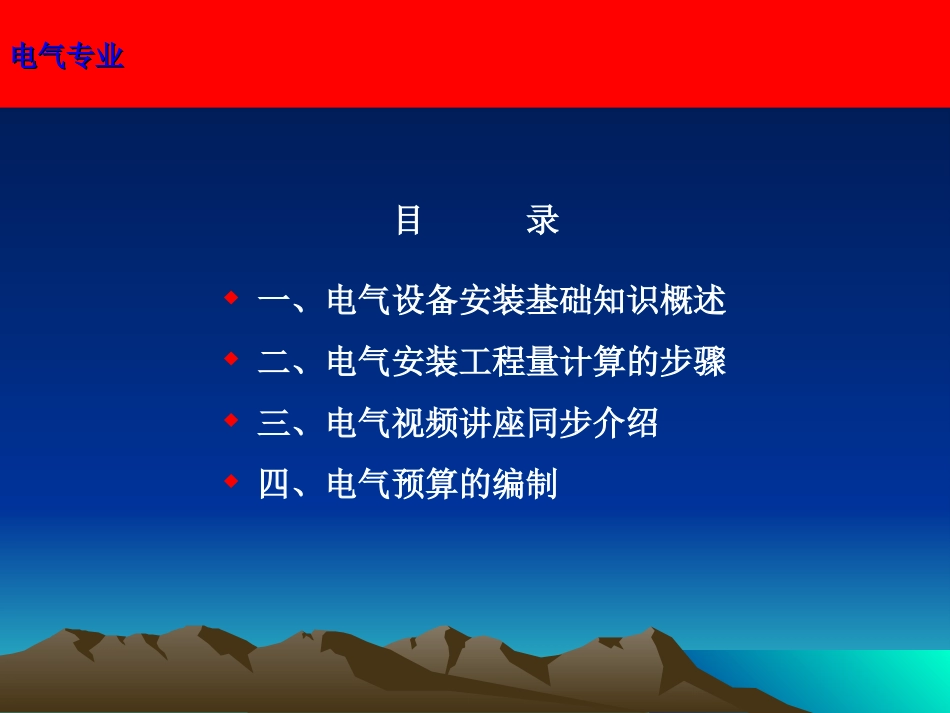

电气预算人员培训电气专业电气专业目录一、电气设备安装基础知识概述二、电气安装工程量计算的步骤三、电气视频讲座同步介绍四、电气预算的编制第一部分、电气设备安装基础知识概述第一部分、电气设备安装基础知识概述电气设备安装图纸的组成（超链接）高低压供电线路、变配电工程、动力、照明、弱电1.图纸目录2.设计说明3.设备材料表4.电气系统图5.电气原理图6.动力平面布置图7.照明平面布置图8.接地平面布置图9.电气标准图例第一部分、电气设备安装基础知识概述第一部分、电气设备安装基础知识概述电气设备安装识图的方法掌握识图的程序1.图纸目录和设计说明：了解工程供电的方式（在写施工方案或做预算时都有用）2.电气系统图、管线表、平面布置图：了解设备的布置情况、线路的走向，计算设备材料的工程量（根据这几种图纸做出管线表，以备做预算时用到）3.电气标准图例：可以通过查找图例来计算一些工程量（例如：冶金行业的变压器室、高低压配电室的标准图可以计算高低压母线及支架的数量）第一部分、电气设备安装基础知识概述第一部分、电气设备安装基础知识概述主要电气设备变压器高压柜低压柜母线桥配电箱操作柱、按钮控制箱主要电气主材电缆钢材金属软管灯具接线盒导线桥架第二部分、电气安装工程量计算的步骤第二部分、电气安装工程量计算的步骤电气安装工程量计算的步骤1、熟悉图纸2、编制管线表（应包括：序号、回路编号、来处、去处、电缆规格、电缆数量、保护管规格、保护管数量、电机功率、金属软管规格、金属软管数量。该表格为EXELE表格，通过该表可以计算出预算所需的多种数量）（超链接）3、汇总图纸设备的数量（根据设备表、平面图、管线表）4、计算桥架的数量（包括立柱、托臂、弯头的种类及规格）5、计算除钢管外的其他钢材的数量（例如：槽钢、角钢、扁钢等）6、根据系统图和原理图计算出调试项目的种类和数量7、汇总以上数据开始套定额做预算。第三部分、电气视频讲座同步介绍（第六讲）第三部分、电气视频讲座同步介绍（第六讲）第六讲主要内容1、主要讲第一章《变压器》，其中的注意事项是：1）注意本章的章说明，清楚各种系数的应用及变压器安装工作内容中的不含的内容，如果是不含内容应该单独编制基价。2）变压器安装的基础槽钢不能忘记计算。计算原则是：一般现在的干式变压器，如果土建预埋钢板，那么安装变压器的基础槽钢可以是【10#或【20#，如果土建没有预埋钢板，那么应该[10#和[20#同时用。3）注意变压器高、低压的进出线敷设方式，是否用到保护钢管。如果用到，预算中应包括。4）油浸式变压器的操作机构延长轴是需要另行加工的。应该单独套定额，并计取主材费。定额执行一般铁构件制作安装就可以。2、第二章《变配电装置》中配电柜安装的定额中：单母线还是双母线柜一定要分清楚，一般看一下系统图就能明白。比如母线标注为“3*100（高压）”或“3*100+1*80（低压）”就说明是单母线柜。如果标注为“2（3*100）（高压）”或“2（3*100+1*80）（低压）”就说明是双母线柜。第三部分、第三部分、电气视频讲座同步介绍（第七讲）电气视频讲座同步介绍（第七讲）第七讲主要内容1、主要讲的第三章《母线、绝缘子》注意事项如下：1）记住母线安装有单母线和双母线之分；2）目前一般制药行业用到的母线一般为密集型母线，冶金行业用得主要是裸母线，它包括：变压器室的高、低压母线及低压母线桥。做预算是一定要注意母线长度的计量和支架数量的计算。一般变压器、低压配电室的母线布置图纸中都给出标准图的编号，只要看一下标准图就可以了，标准图例给出了布局及数量。3）带形铜母线的安装不包括绝缘子等支持件的安装，有些工程中我们会遇到柜内需增加母线的情况，签证中注意计取绝缘子安装工程量。2、变配电工程例题。不管是全国定额还是北京定额，计算的方法是一样的。第三部分、第三部分、电气视频讲座同步介绍（第八讲）电气视频讲座同步介绍（第八讲）第八讲主要内容1、主要讲了例题中的配电室部分工程量的算法。2、未讲到的工...
