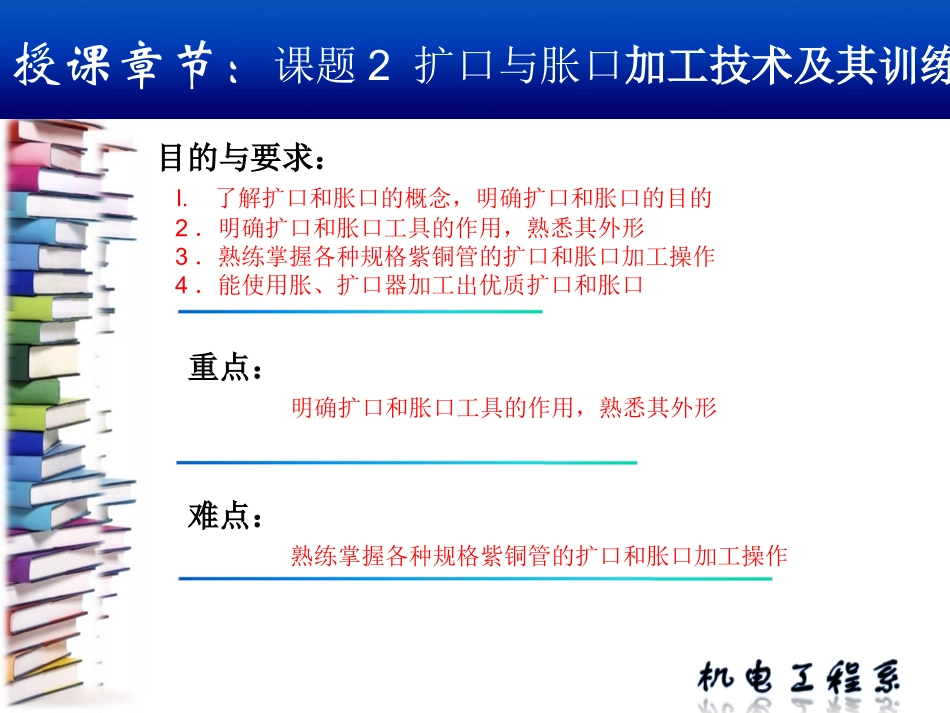

课程名称：制冷基本操作技能课题名称:扩口与胀口加工技术及其训练主讲教师：制冷教研室葛利军授课章节：课题2扩口与胀口加工技术及其训练重点：明确扩口和胀口工具的作用，熟悉其外形目的与要求：l.了解扩口和胀口的概念，明确扩口和胀口的目的2．明确扩口和胀口工具的作用，熟悉其外形3．熟练掌握各种规格紫铜管的扩口和胀口加工操作4．能使用胀、扩口器加工出优质扩口和胀口难点：熟练掌握各种规格紫铜管的扩口和胀口加工操作课题2扩口与胀口加工技术及其训练二、相关理论和技能1．胀口和扩口的应用制冷系统主要是由许多用管子制成的部件组成的。在家用电冰箱中，这些部件都是按图2—14或图2—15所示的方式连接后再用气焊连接起来的。而在房间空调器及许多其他制冷设备中，因考虑便于安装和维修，这些部件之间多用图2—16所示的丝口连接方式，而不采用焊接方式连接课题2扩口与胀口加工技术及其训练课题2扩口与胀口加工技术及其训练2．胀、扩口器在同管径的焊接连接方式中，胀口一般需要手工制作，它要借助专用的胀口工具；在丝口连接方式中，虽然纳子和穿空螺钉都有现成的，但喇叭口一般也需要手工制作，它要借助专用的扩口工具。图2一17所示为专用的胀口、扩口组合工具——胀、扩口器。(1)顶压器顶压器由支架、丝杆、扳手、顶锥和拉钩组成，如图2—18所示。扳手与丝杆固定在一起，通过调节扳手可推进或退出丝杆，从而带动顶锥上下移动。课题2扩口与胀口加工技术及其训练课题2扩口与胀口加工技术及其训练(2)夹具夹具夹片、拧紧螺母和销等组成，如图2—19所示。其中，夹片是在一块长方形六面体上经钻孔、工作面倒角、攻螺纹、对半锯割和热处理硬化等形成数个不同直径的夹槽，夹槽中螺纹的作用是防止在胀口和扩口时被夹工件滑移。在胀、扩口器组合套具中通常有两个不同规格的夹具。图2—19夹具(3)胀口用顶锥在胀、扩口器组合套具中，通常有声Ø3mm.Ø5mm.Ø6mm.Ø8mm、Ø10mm、Ø14mm、Ø16.5mm和Ø21mm等数种不同规格的胀口用顶锥，以加工出不同内径的胀口，如图2—20所示。图2—20胀口用顶锥(4)扩口用顶锥扩口用顶锥的外形如图2—2l所示。课题2扩口与胀口加工技术及其训练3．胀口加工(1)步骤和方法1)用割刀割去多余部分的紫铜管，去除内卷边，并进行适当的内倒角处理。2)将待加工紫铜管用夹具夹紧在相应规格的夹槽中，并要求端口超出夹具工作面10mm左右，如图2—22所示。①孔径大小与制冷用紫铜管的常见规格相对应，有公制和英制之分。②胀口时的预留长度无须十分精确，管径小的町适当少些，通常不大于其外径；管径大的预留长度可适当多些。3)在顶压器上换上相应直径的胀口顶锥，并装上夹具，拉钩嵌在夹具两侧，如图2—23所示。这时左手握紧夹具并用大拇指斜方向压紧一侧拉钩处，食指和中指扣紧另一侧拉钩处，使顶压器与夹具的相对位置保持固定不变．如图2—24所示。课题2扩口与胀口加工技术及其训练4)左手握住夹具并扣住顶压器，右手满抓顶压器的扳手，顺时针用力旋转，如图2—25所示，直到胀口深度达到要求，如图2～26所示。5)左手握住夹具并扣住顶压器，右手满抓顶压器的扳手，逆时针用力旋转．退出顶锥，方法与图2—25相似。图2—24扣紧顶压器图2—25制作胀口的主过程课题2扩口与胀口加工技术及其训练课题2扩口与胀口加工技术及其训练课题2扩口与胀口加工技术及其训练课题2扩口与胀口加工技术及其训练课题2扩口与胀口加工技术及其训练4．扩口加工(1)步骤和方法扩口加工的操作方法与胀口加工相似，但有所区别，具体方法如下：1)用割刀割去加工中多余部分的紫铜管，严格去除内卷边和毛刺并进行适当的内倒角处理。2)将待加工紫铜管用夹具夹紧在相应规格的夹槽中，并要求端口超出夹具工作面2～4mm。3)在顶压器上换上扩口顶锥，并装上夹具，拉钩嵌在夹具两侧，与图2—23所示方法相似。这时左手握紧夹具并用大拇指斜方向压紧一侧拉钩处，食指和中指扣紧另一侧拉钩处，使顶压器与夹具的相对位置保持固定不变，与图2—24所示方法相似。课题2扩口与胀口加工技术及其训练4)左手握住夹具并扣住顶压器，右手顺时针转动顶压器上的扳手，使圆锥形顶锥的尖端对准紫铜管轴心，如图2—29所示。...
