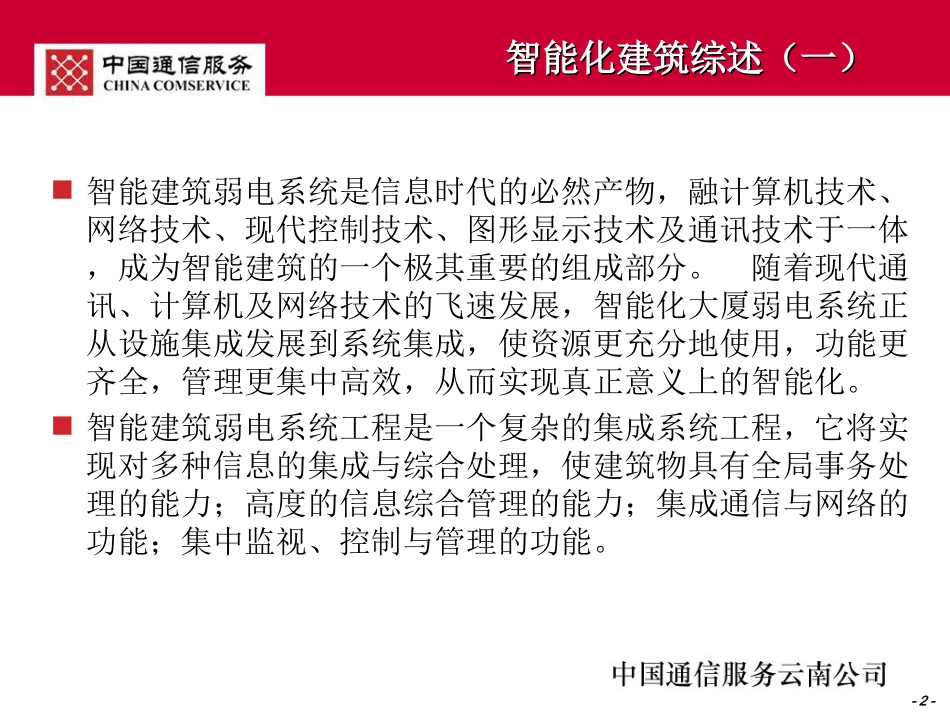

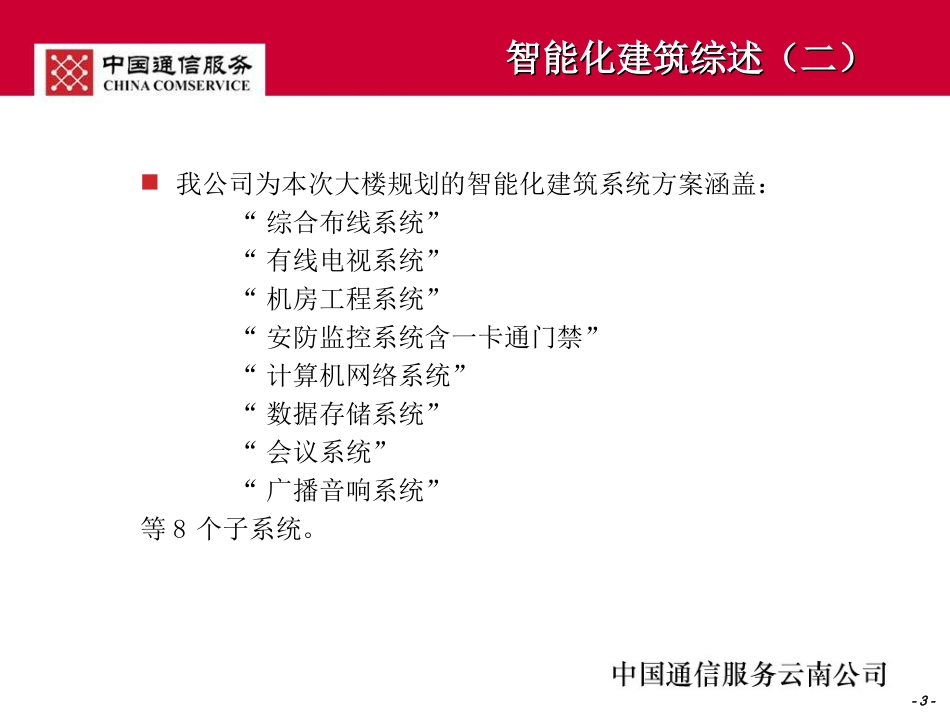

智能化建筑解决方案-2-智能化建筑综述（一）智能化建筑综述（一）智能建筑弱电系统是信息时代的必然产物，融计算机技术、网络技术、现代控制技术、图形显示技术及通讯技术于一体，成为智能建筑的一个极其重要的组成部分。随着现代通讯、计算机及网络技术的飞速发展，智能化大厦弱电系统正从设施集成发展到系统集成，使资源更充分地使用，功能更齐全，管理更集中高效，从而实现真正意义上的智能化。智能建筑弱电系统工程是一个复杂的集成系统工程，它将实现对多种信息的集成与综合处理，使建筑物具有全局事务处理的能力；高度的信息综合管理的能力；集成通信与网络的功能；集中监视、控制与管理的功能。-3-智能化建筑综述（二）智能化建筑综述（二）我公司为本次大楼规划的智能化建筑系统方案涵盖：“综合布线系统”“有线电视系统”“机房工程系统”“安防监控系统含一卡通门禁”“计算机网络系统”“数据存储系统”“会议系统”“广播音响系统”等8个子系统。-4-综合布线系统（一）综合布线系统（一）综合布线系统主要是针对建筑物内部及建筑物群之间的计算机、通信设备的布线而设计的，所以布线系统的应用范围是满足于各类不同的计算机、通信设备、建筑物自动化设备传输弱电信号的要求。可以说综合布线系统是智能化建筑的基础,其设计的好坏直接影响到其它系统的集成.综合布线系统网络上传输的弱电信号有：模拟与数字话音信号；高速与低速的数据信号；传真机等需要传输的图像资料信号；会议电视等视频信号；建筑物的安全报警信号，等等。-5-综合布线系统（二）综合布线系统（二）综合布线系统组成：综合布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。-6-综合布线系统（三）综合布线系统（三）综合布线结构图：-7-综合布线系统（四）综合布线系统（四）综合布线现场图片：-8-综合布线系统（五）综合布线系统（五）本大楼综合布线系统设计原则：1人使用1个内网点、1个外网点、1个电话点。值班室内:（1人+1个电视点)1个外网点、1个内网点、1个电话点、1个电视点布置会议室：2个外网点、2个内网点、2个电话点、2个电视点布置小办公室：(2人)2个外网点、2个内网点、2个电话点布置大办公室：(按10人)10个外网点、10个内网点、10个电话点布置带休息室办公室:休息室内1个外网点、1个内网点、1个电话点、1个电视点，办公室内2个外网点、2个内网点、2个电话点布置财务办公室：(4人)4个外网点、4个内网点、4个电话点布置机要办公室：(4人)4个外网点、4个内网点、4个电话点布置过道每层布置1个无线点-9-综合布线系统（六）综合布线系统（六）按此原则共布置：内网信息点152个,外网信息点151个,语音点:150个,无线点:8个,共461点.材料选择：配线架、模块、线缆选用同一著名品牌产品，信息点和语音点选用六类双绞线,支持千兆以太网到桌面，便于网络建成后使用功能调整。垂直干线：从中心机房主配线架到楼层配线架，信息部份选用国内著名品牌光纤,语音部份选用大对数电缆实现所有机柜选用著名品牌-10-有线电视系统（一）有线电视系统（一）有线电视网络组成：前端：包括卫星、本地的广播电视节目及自办节目的接收、播控及用户管理系统三个部分。干线：采用树枝型结构的同轴电缆布局，主干选用75-7同轴电缆；分配系统：从干线到用户端采用集中分配方式,采用75-5同轴电缆；本设计方案在前端采用混合器、调制器接入机场有线电视，且为卫星接入预留接入口，选用双向数字式放大器、分配器、分支器实现双向数字电视网络，下传通道为87-860MHz，回传通道为5-65MHz。-11-有线电视系统（二）有线电视系统（二）-12-有线电视系统（三）有线电视系统（三）有线电视点分布：楼层有线电视点位房间点位数量一层会议室2总值班室1保安值班/收发室1四层领导休息室1五层领导休息室1会议室2六层领导休息室1七层领导休息室1八层会议室1顶层1合计12-13-机房工程系统机房工程系统((一一))完整的机房工程-14-机房工程系统机房工程系统((二二))本设计机房工程：机房装修工程部分(机房玻璃隔断及门、防静电地板、铝合金吊顶、墙面处理、防盗门...
