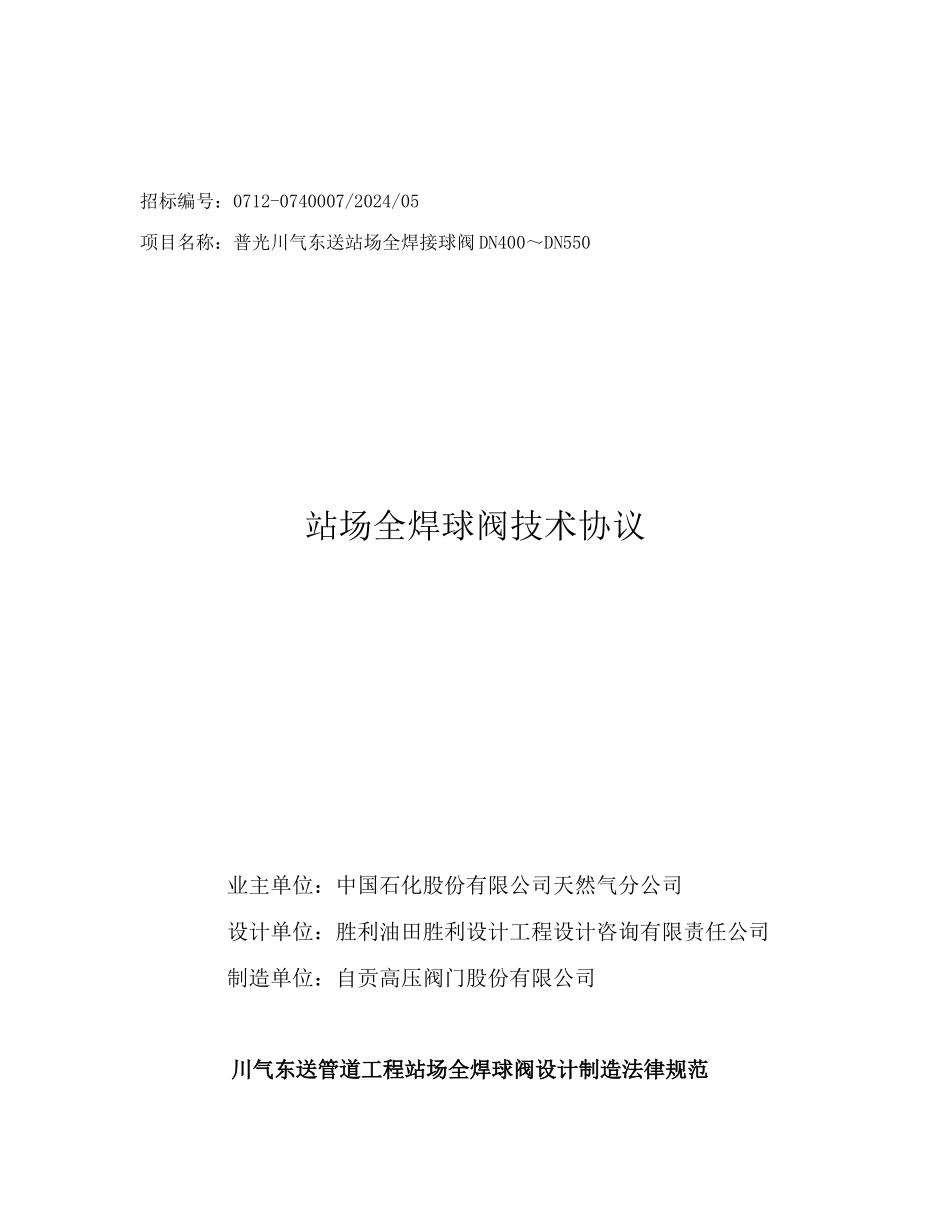

招标编号：0712-0740007/2024/05项目名称：普光川气东送站场全焊接球阀 DN400～DN550站场全焊球阀技术协议 业主单位：中国石化股份有限公司天然气分公司设计单位：胜利油田胜利设计工程设计咨询有限责任公司制造单位：自贡高压阀门股份有限公司川气东送管道工程站场全焊球阀设计制造法律规范下载后可任意编辑1. 范围 1.1 概述本技术规格书是川气东送管道工程所用工艺站场内和线路阀室内的旁通管线上球阀的设计、制造、材料、测试、检验、运输和验收等方面的最低要求，除了有特别要求外，所选阀门应满足 API 6D 最新版的要求。本法律规范是自贡高压阀门股份有限公司根据胜利油田胜利工程设计咨询有限责任公司川气东送管道工程球阀DN400～DN550站场全焊球阀技术规格书CHPP-SPE - 200000ME01-15、DN400～DN550站场全焊球阀数据表CHPP-DDS-200000ME01-17等的有关技术要求，进行编制的。1.2 阀门如装配执行机构，本技术规格书应结合执行机构的技术规格书一起执行。本技术规格书应结合电动执行机构技术规格书 CHPP-SPE-500000IN01-11、气动执行机构技术规格书 CHPP-SPE-500000IN01-12、DN400～ DN550 站场全焊球阀数据表 CHPP-DDS-200000ME01-17、DN400~DN550 站场全焊球阀气动执行机构数据表 CHPP-DDS-500000IN01-31 、 DN400~DN550 站场全焊球阀电动执行机构数据表 CHPP-DDS-500000IN01-32 DN400～DN550 站场全焊球阀数据表 CHPP-DDS-200000ME01-17 是本技术规格书的一部分。1.3 供货商提供的是成熟技术和产品，可在工程技术要求的操作条件下能够连续地操作。供货商应能提供良好的售后服务和技术支持。1.4 供货商应在国内拥有良好的技术支持能力,可以长期提供的售后服务和技术支持，包括联合设计、现场安装、维修、检查。1.5 供货范围：本技术协议书列出的下述产品满足川气东送管道工程球阀技术规格书和球阀数据单对产品在设计、制造、材料、测试、检验、运输和验收等各方面的要求，所提供的产品采纳的标准、法律规范。川气东送场站全焊球阀汇总表序号地点阀门数量DN (mm)压力等级最 小 孔 径 要求驱动方式1普光首站8500×400Class600缩径气动1下载后可任意编辑2普光首站3500×400Class600缩径手动3普光首站6550×450Class600special 缩径气动4普光首站1500Class600全通径气动5梁平分输站1550Class600全通径电动6梁平分输站1400×300Class600缩径手动7黄金清管站2450×350Class600缩径手动8黄金清管站8450×350Clas...
