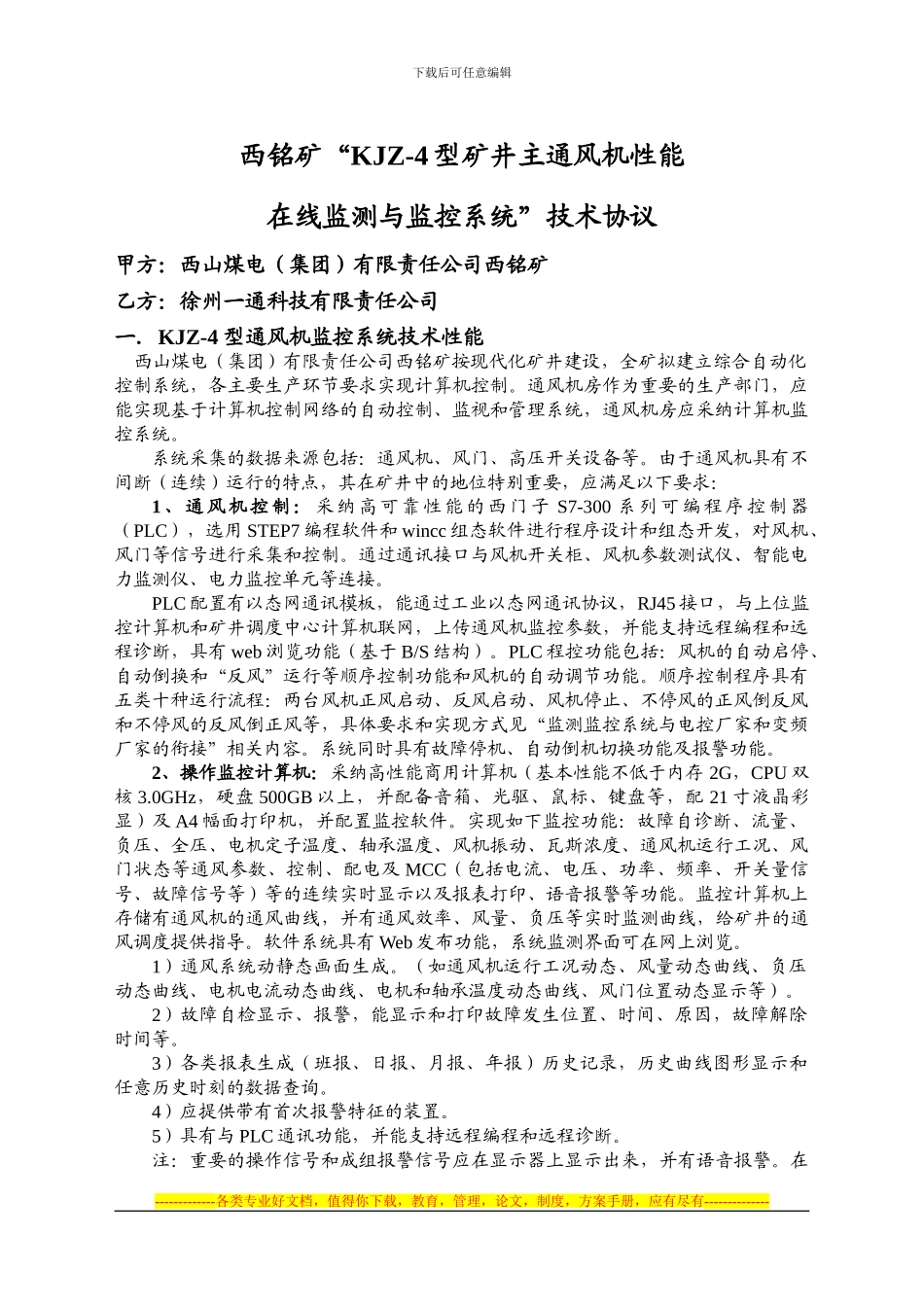

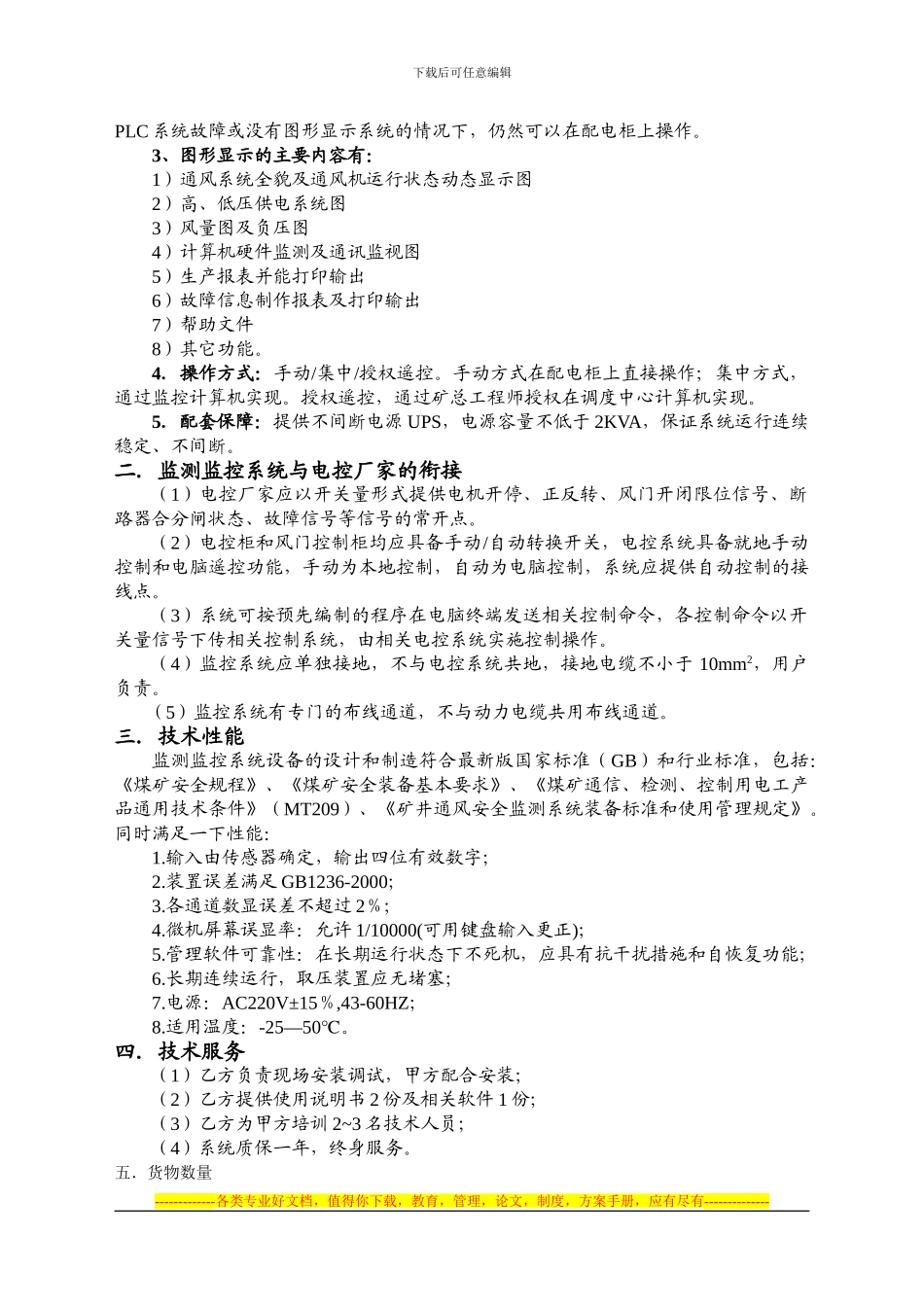

下载后可任意编辑西铭矿“KJZ-4 型矿井主通风机性能在线监测与监控系统”技术协议甲方：西山煤电（集团）有限责任公司西铭矿乙方：徐州一通科技有限责任公司一．KJZ-4 型通风机监控系统技术性能 西山煤电（集团）有限责任公司西铭矿按现代化矿井建设，全矿拟建立综合自动化控制系统，各主要生产环节要求实现计算机控制。通风机房作为重要的生产部门，应能实现基于计算机控制网络的自动控制、监视和管理系统，通风机房应采纳计算机监控系统。系统采集的数据来源包括：通风机、风门、高压开关设备等。由于通风机具有不间断（连续）运行的特点，其在矿井中的地位特别重要，应满足以下要求：1 、 通 风 机 控 制 ： 采 纳 高 可 靠 性 能 的 西 门 子 S7-300 系 列 可 编 程 序 控 制 器（PLC），选用 STEP7 编程软件和 wincc 组态软件进行程序设计和组态开发，对风机、风门等信号进行采集和控制。通过通讯接口与风机开关柜、风机参数测试仪、智能电力监测仪、电力监控单元等连接。PLC 配置有以态网通讯模板，能通过工业以态网通讯协议，RJ45 接口，与上位监控计算机和矿井调度中心计算机联网，上传通风机监控参数，并能支持远程编程和远程诊断，具有 web 浏览功能（基于 B/S 结构）。PLC 程控功能包括：风机的自动启停、自动倒换和“反风”运行等顺序控制功能和风机的自动调节功能。顺序控制程序具有五类十种运行流程：两台风机正风启动、反风启动、风机停止、不停风的正风倒反风和不停风的反风倒正风等，具体要求和实现方式见“监测监控系统与电控厂家和变频厂家的衔接”相关内容。系统同时具有故障停机、自动倒机切换功能及报警功能。2、操作监控计算机：采纳高性能商用计算机（基本性能不低于内存 2G，CPU 双核 3.0GHz，硬盘 500GB 以上，并配备音箱、光驱、鼠标、键盘等，配 21 寸液晶彩显）及 A4 幅面打印机，并配置监控软件。实现如下监控功能：故障自诊断、流量、负压、全压、电机定子温度、轴承温度、风机振动、瓦斯浓度、通风机运行工况、风门状态等通风参数、控制、配电及 MCC（包括电流、电压、功率、频率、开关量信号、故障信号等）等的连续实时显示以及报表打印、语音报警等功能。监控计算机上存储有通风机的通风曲线，并有通风效率、风量、负压等实时监测曲线，给矿井的通风调度提供指导。软件系统具有 Web 发布功能，系统监测界面可在网上浏览。1）通风系统动静态画面生成。（...
