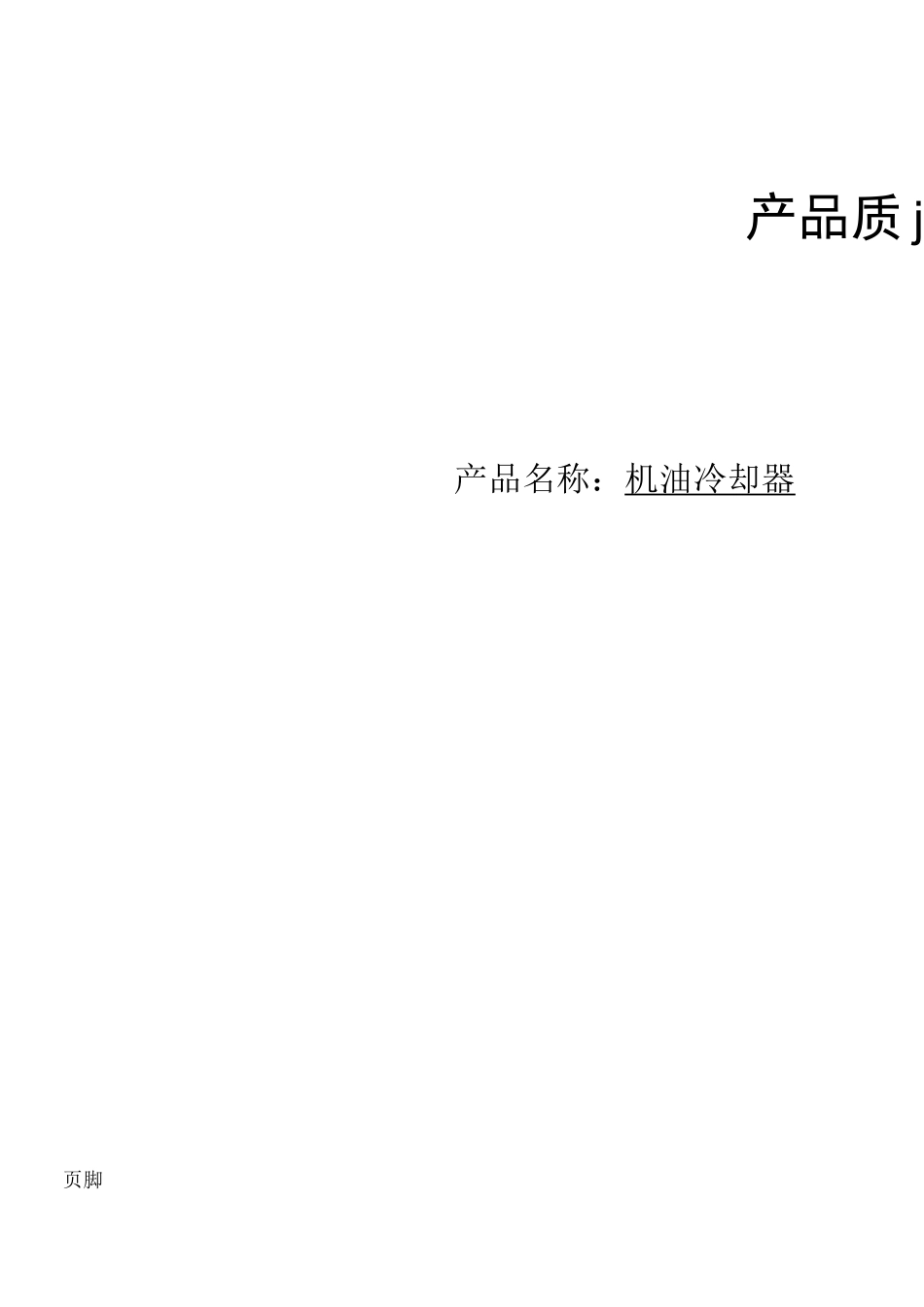

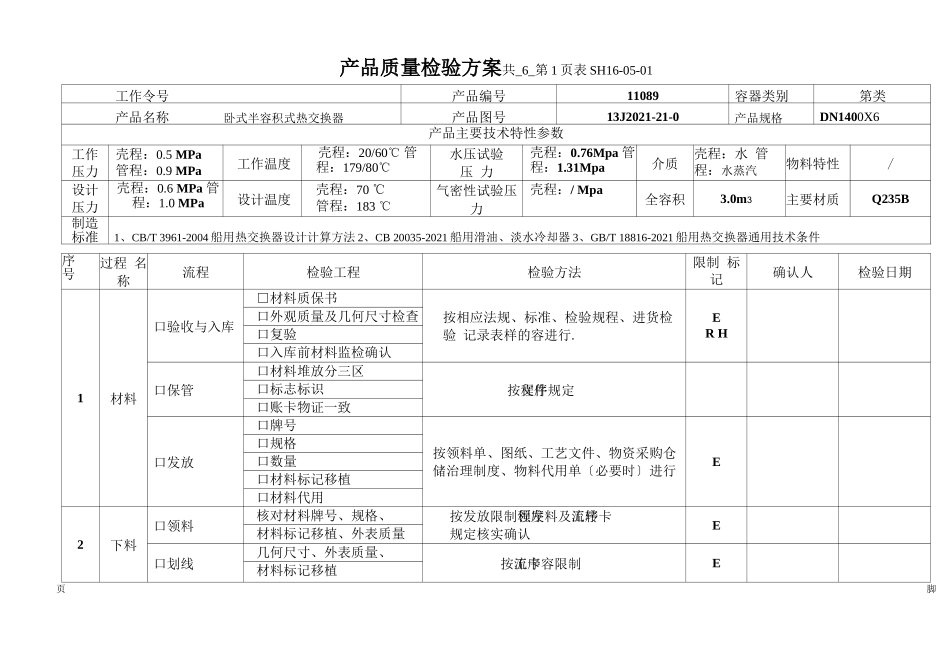

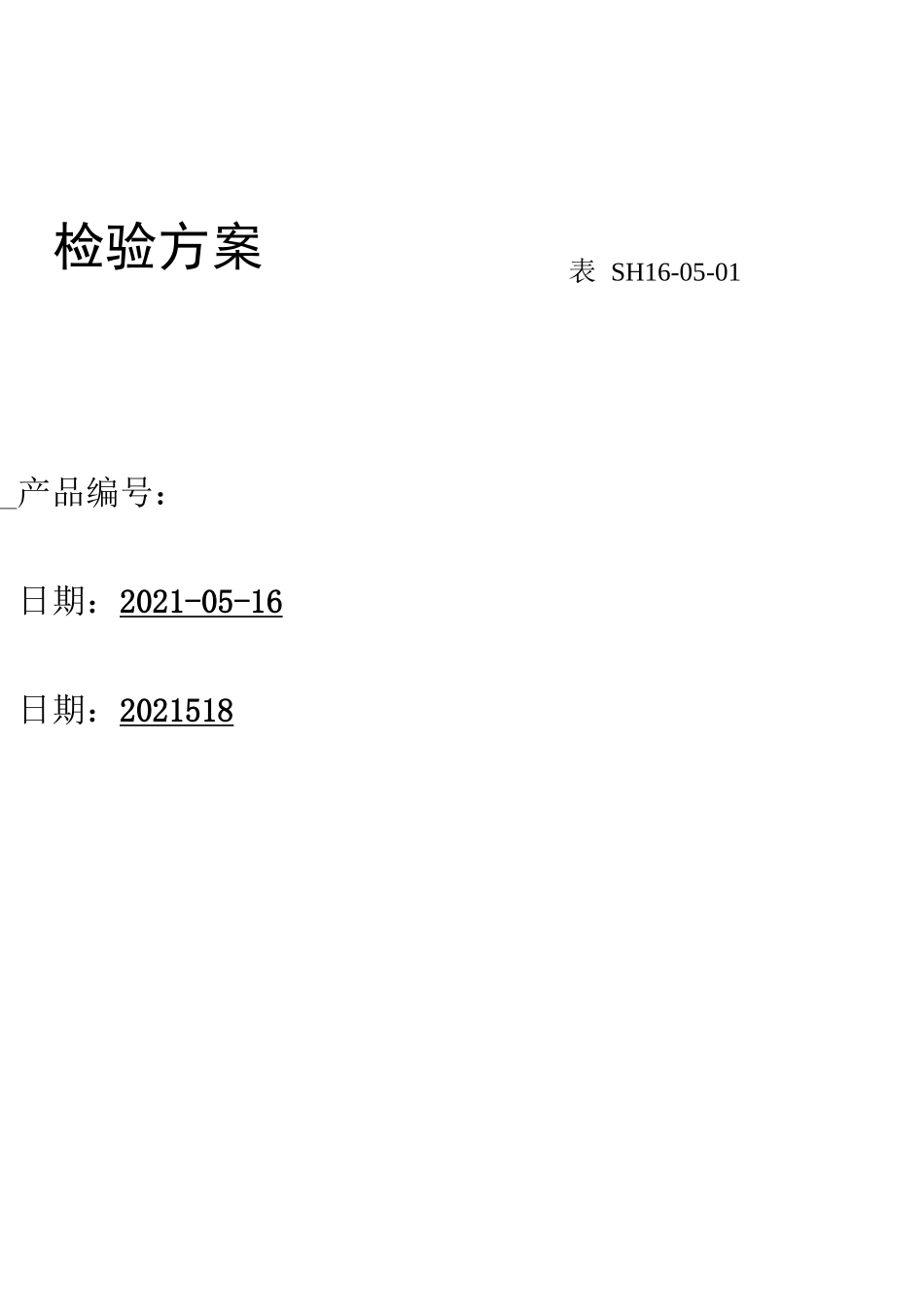

产品质 j产品名称：机油冷却器 页脚_产品编号： 日期：2021-05-16 日期：2021518检验方案表 SH16-05-01产品质量检验方案共_6_第 1 页表 SH16-05-01工作令号产品编号11089容器类别第类产品名称卧式半容积式热交换器产品图号13J2021-21-0产品规格DN1400X6产品主要技术特性参数工作 压力壳程：0.5 MPa管程：0.9 MPa工作温度壳程：20/60℃ 管程：179/80℃水压试验压 力壳程：0.76Mpa 管程：1.31Mpa介质壳程：水 管程：水蒸汽物料特性/设计 压力壳程：0.6 MPa 管程：1.0 MPa设计温度壳程：70 ℃管程：183 ℃气密性试验压 力壳程：/ Mpa全容积3.0m3主要材质Q235B制造 标准1、CB/T 3961-2004 船用热交换器设计计算方法 2、CB 20035-2021 船用滑油、淡水冷却器 3、GB/T 18816-2021 船用热交换器通用技术条件序号过程 名称流程检验工程检验方法限制 标记确认人检验日期1材料口验收与入库□材料质保书按相应法规、标准、检验规程、进货检验 记录表样的容进行.ER H口外观质量及几何尺寸检查口复验口入库前材料监检确认口保管口材料堆放分三区按程序文件规定口标志标识口账卡物证一致口发放口牌号按领料单、图纸、工艺文件、物资采购仓 储治理制度、物料代用单〔必要时〕进行E口规格口数量口材料标记移植口材料代用2下料口领料核对材料牌号、规格、按发放限制程序领发料及工序流转卡 规定核实确认E材料标记移植、外表质量口划线几何尺寸、外表质量、按工序流卡容限制E材料标记移植页脚序号过程 名称流程检验工程检验方法限制 标记确认人检验日期2口下料口几何尺寸、外表质量按工序流卡、下料检查记录表样容限制E口坡口角度及钝边口坡口外表无损检测3成形口领料核对材料牌号、规格、材料 标记移植、外表质量按相应产品工序流转卡表样规定容进行口成型口形状尺寸口厚度MH/ZY01-2021、相应产品工序流卡E□外观质量口热处理4组对口领料核对材料牌号、规格、材料标 记移植、外表质量按相应产品工序流转卡容E口划线开孔口相对位置及几何尺寸按产品工序流转卡、组装检验记录表EH口坡口外表质量口组对装配口焊缝布置□?容规?GB150、口相应产品标准口乂卬 2 丫 01-2021口相应产品图纸和工序流转卡E口管口位置口件位置口棱角度口错边量口坡口间隙口直线度口不圆度5焊接□焊接工 艺评定现有焊接工艺评定工程覆盖?容规?、相应产品图样、JB4708、/T4709、 焊接质量限制程序口确定评定的工程、拟评WPS产品质量检验方案〔续表...
