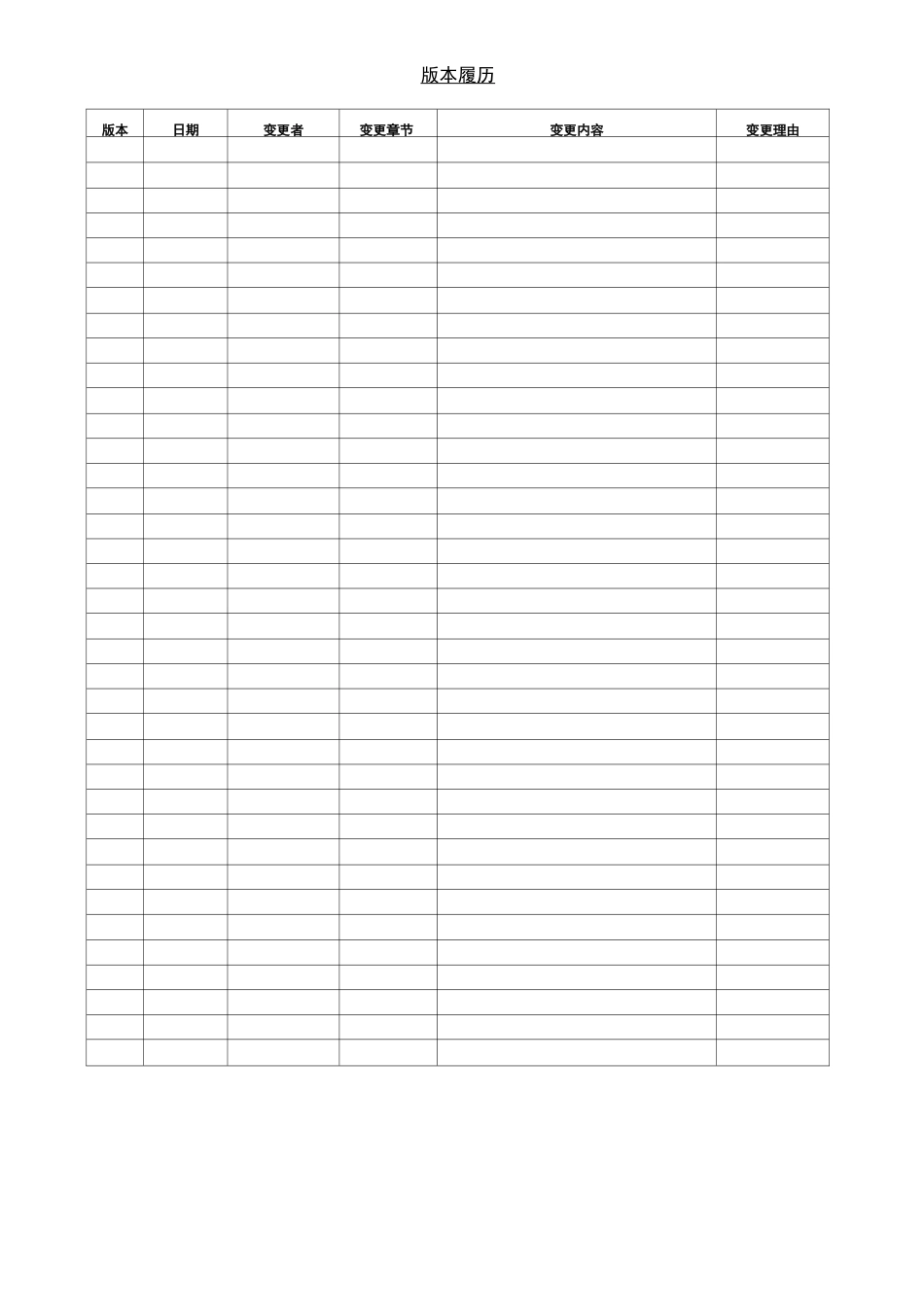

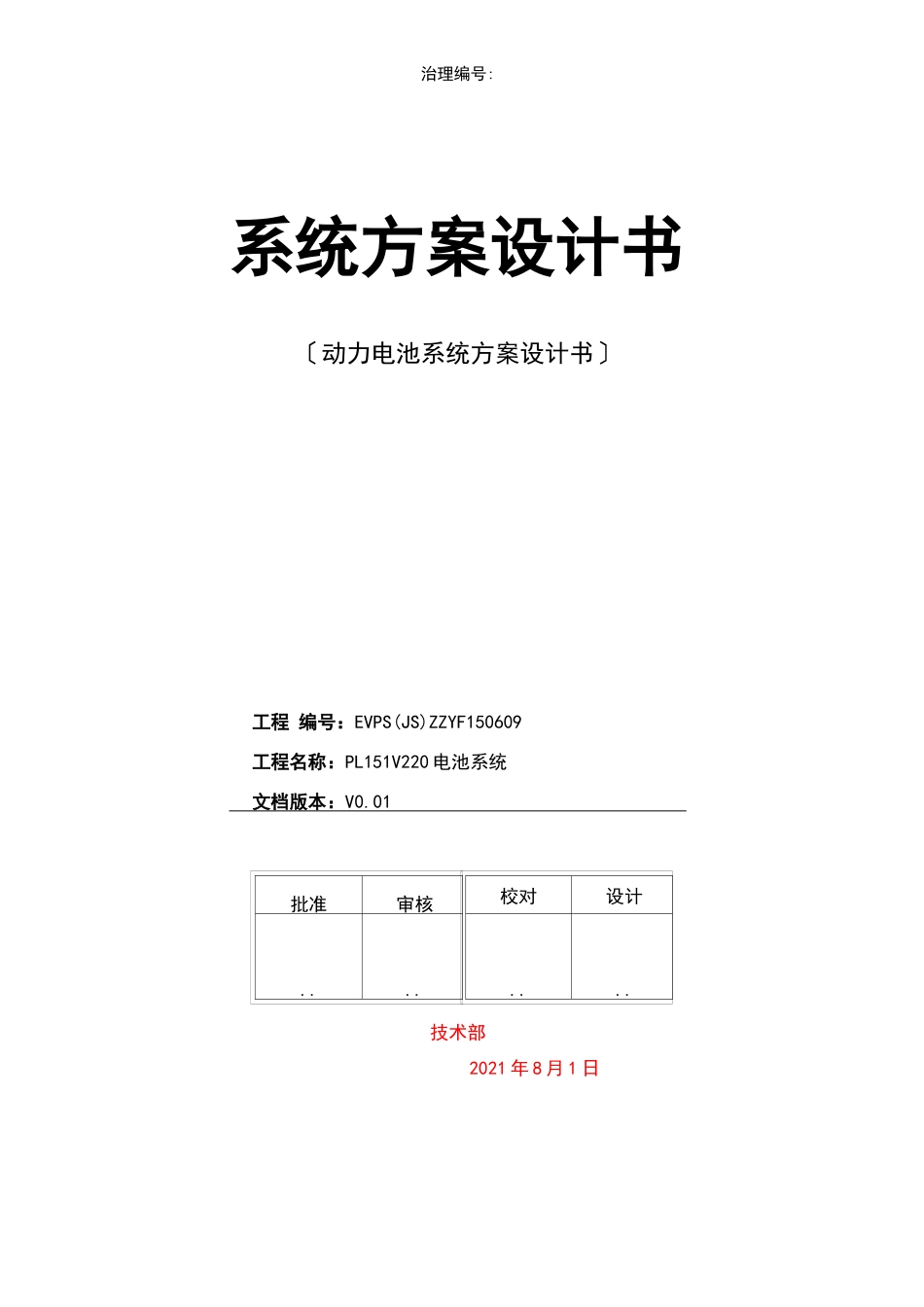

治理编号:系统方案设计书〔动力电池系统方案设计书〕工程 编号：EVPS(JS)ZZYF150609工程名称：PL151V220 电池系统文档版本：V0.01技术部2021 年 8 月 1 日批准审核....校对设计....版本履历版本日期变更者变更章节变更内容变更理由目录一、前言 4二、概述 4三、系统部件清单 5四、电池组性能指标 5五、电池系统结构规格 6六、蓄电池限制单元技术要求 76.1 蓄电池限制单元根本功能 76.2 电池治理系统技术指标 76.3 蓄电池限制单元策略及动作参数 86.4 限制方式 96.5 充电方式 10七、国家标准 10一、前言本方案采用的主要技术符号和术语：C1: 1 小时率额定容量〔Ah〕;I1:1 小时率放电电流,其数值等于 5〔A〕；Cn1:1 小时率实际放电容量〔Ah〕；1nl:1 小时率实际放电电流,其数值等于 Cn1〔A〕；BCU〔BMS〕：蓄电池限制单元,限制、治理、检测或计算蓄电池电和热相关参 数,并提供蓄电池系统和其他车辆限制器通讯的电子装置；单体蓄电池：直接将化学能转换为电能的根本单元装置,包括电极、隔膜、 电解质、外壳和端子,并被设计成可充电；蓄电池包：通常包括蓄电池组,蓄电池治理模块〔不含 BCU〕,蓄电池箱及相 应附件,具有从外部获得电能并可对外输出电能的单元,亦称之为电池包；蓄电池系统：一个或一个以上蓄电池包及相应附件〔治理系统、高压电路、 低压电路、热治理设备以及机械总成等〕构成的能量存储装置；高压盒：用来集中放置高压接触器、继电器、汇流排、保险丝、BMS 等部件, 实现蓄电池系统电能集中治理和分配的部件；二、概述本方案约定的电池系统〔以下可简称本系统或系统〕名称为 PL151V 220 锂离 子电池系统 ,型号为:PL151V 220 ,额定电压为 151.2 丫,额定容量为 220 Ah,额 定能量 33.2 度.电池系统由 100 并 42 串,合计 4200 只规格为 18650 的单体蓄 电池成组,在部件上包含 1 个蓄电池包以及配套的高、低压线束线缆.本系统在电气组成上由 BMS、电流传感器、温度传感器、高压接触器、保险丝、 1^口〔内嵌保险丝〕、单体蓄电池、高压连接器、高压线缆、加热元件等主要部件 组成.所有诸如接触器、继电器等感性元件线圈需要有反向续流二极管,假设其本身 不带有续流二极管的,需要在电池包或高压盒内部线路或结构中添加,以减少感 性元件对线路的影响.所有高压连接器,应采用平安认证合格的产品,且在设计选型中应预防反接、 错接.高压连接器处于连接状态的水尘防护等级不低于...
