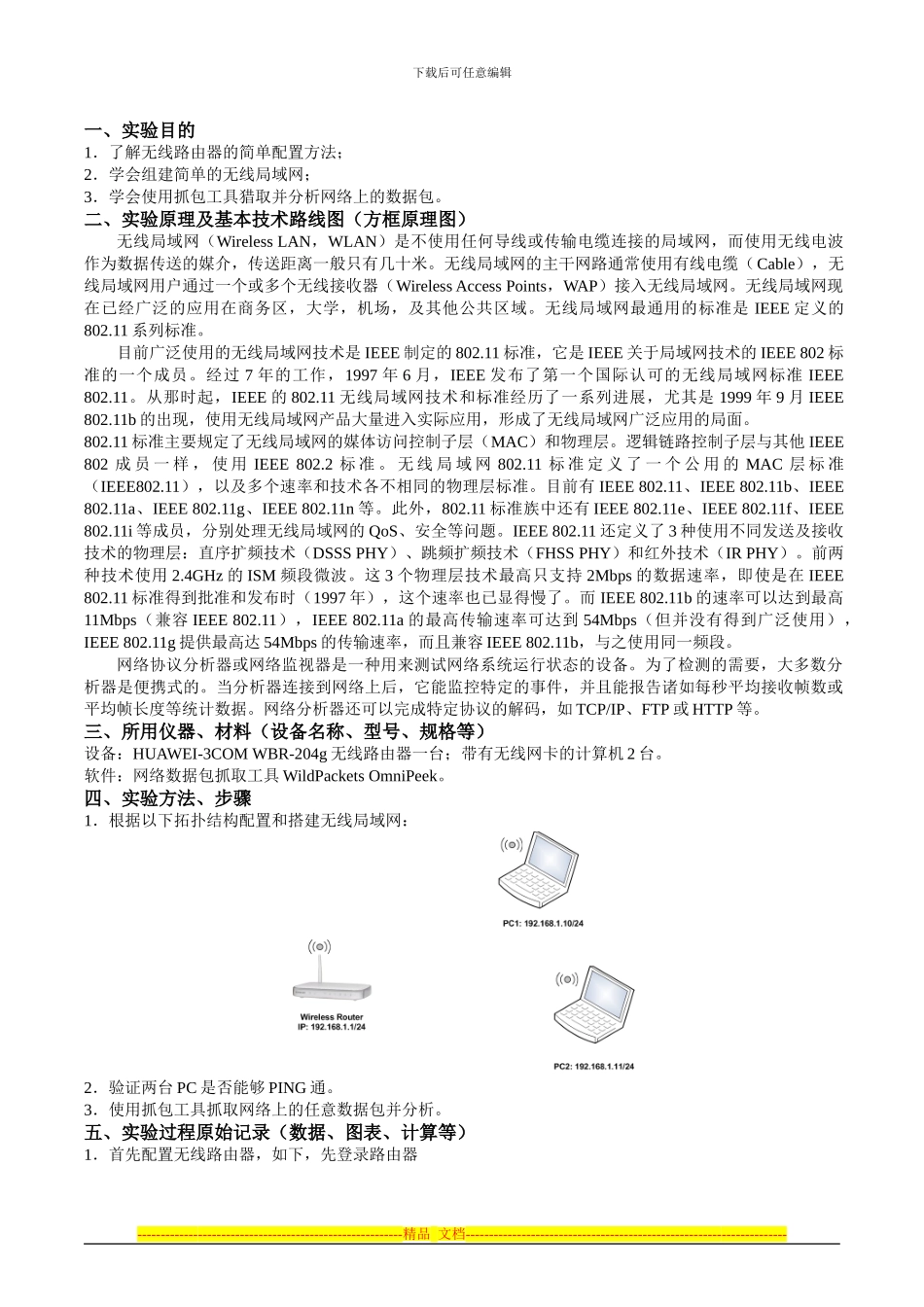

下载后可任意编辑一、实验目的1．了解无线路由器的简单配置方法；2．学会组建简单的无线局域网；3．学会使用抓包工具猎取并分析网络上的数据包。二、实验原理及基本技术路线图（方框原理图）无线局域网（Wireless LAN，WLAN）是不使用任何导线或传输电缆连接的局域网，而使用无线电波作为数据传送的媒介，传送距离一般只有几十米。无线局域网的主干网路通常使用有线电缆（Cable），无线局域网用户通过一个或多个无线接收器（Wireless Access Points，WAP）接入无线局域网。无线局域网现在已经广泛的应用在商务区，大学，机场，及其他公共区域。无线局域网最通用的标准是 IEEE 定义的802.11 系列标准。目前广泛使用的无线局域网技术是 IEEE 制定的 802.11 标准，它是 IEEE 关于局域网技术的 IEEE 802 标准的一个成员。经过 7 年的工作，1997 年 6 月，IEEE 发布了第一个国际认可的无线局域网标准 IEEE 802.11。从那时起，IEEE 的 802.11 无线局域网技术和标准经历了一系列进展，尤其是 1999 年 9 月 IEEE 802.11b 的出现，使用无线局域网产品大量进入实际应用，形成了无线局域网广泛应用的局面。802.11 标准主要规定了无线局域网的媒体访问控制子层（MAC）和物理层。逻辑链路控制子层与其他 IEEE 802 成 员 一 样 ， 使 用 IEEE 802.2 标 准 。 无 线 局 域 网 802.11 标 准 定 义 了 一 个 公 用 的 MAC 层 标 准（IEEE802.11），以及多个速率和技术各不相同的物理层标准。目前有 IEEE 802.11、IEEE 802.11b、IEEE 802.11a、IEEE 802.11g、IEEE 802.11n 等。此外，802.11 标准族中还有 IEEE 802.11e、IEEE 802.11f、IEEE 802.11i 等成员，分别处理无线局域网的 QoS、安全等问题。IEEE 802.11 还定义了 3 种使用不同发送及接收技术的物理层：直序扩频技术（DSSS PHY）、跳频扩频技术（FHSS PHY）和红外技术（IR PHY）。前两种技术使用 2.4GHz 的 ISM 频段微波。这 3 个物理层技术最高只支持 2Mbps 的数据速率，即使是在 IEEE 802.11 标准得到批准和发布时（1997 年），这个速率也已显得慢了。而 IEEE 802.11b 的速率可以达到最高11Mbps（兼容 IEEE 802.11），IEEE 802.11a 的最高传输速率可达到 54Mbps（但并没有得到广泛使用），IEEE 802.11g 提供最高达 54Mbps 的传输速率，而且兼容 IEEE 802.11b，与之使用同一频段。网络...
