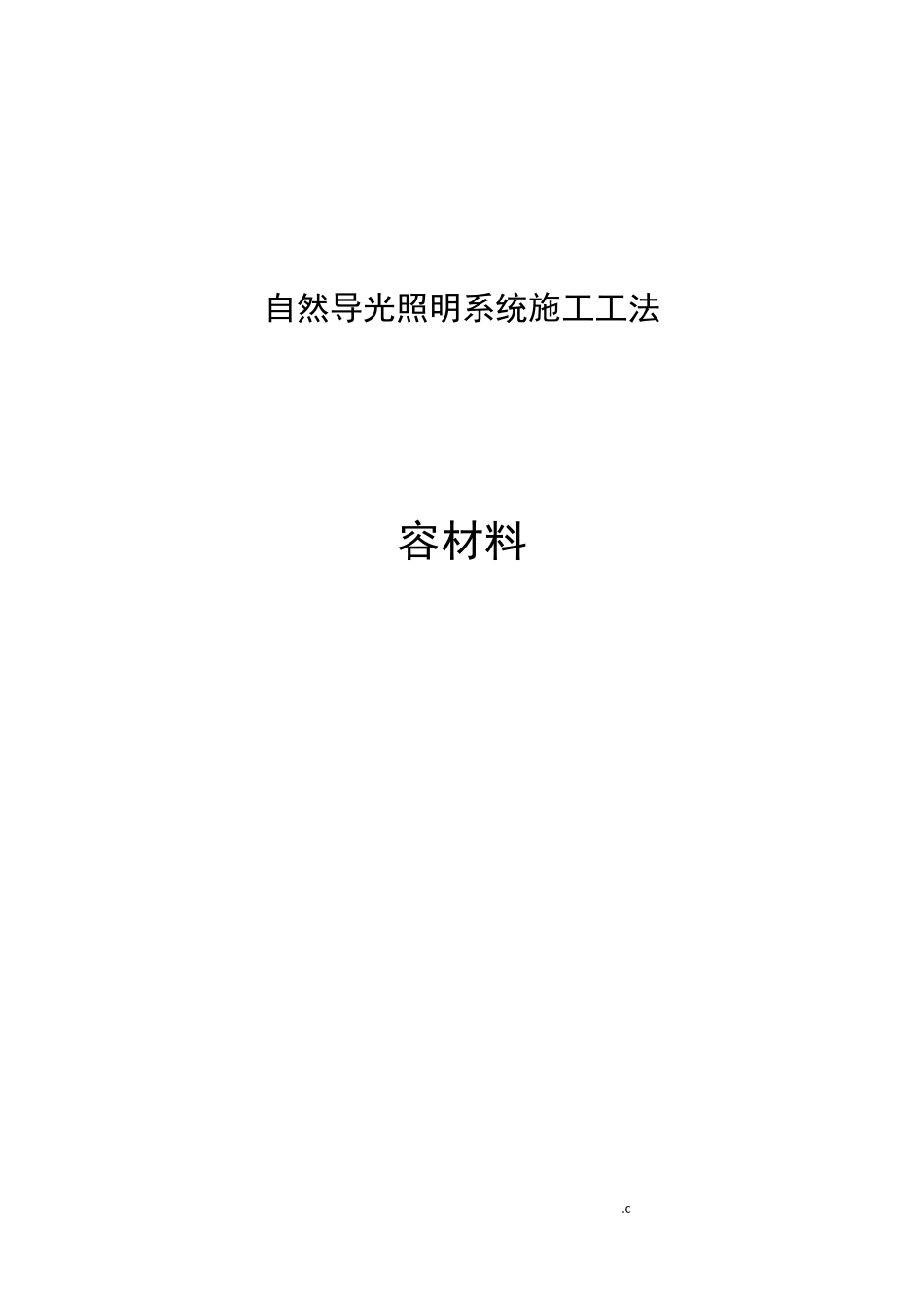

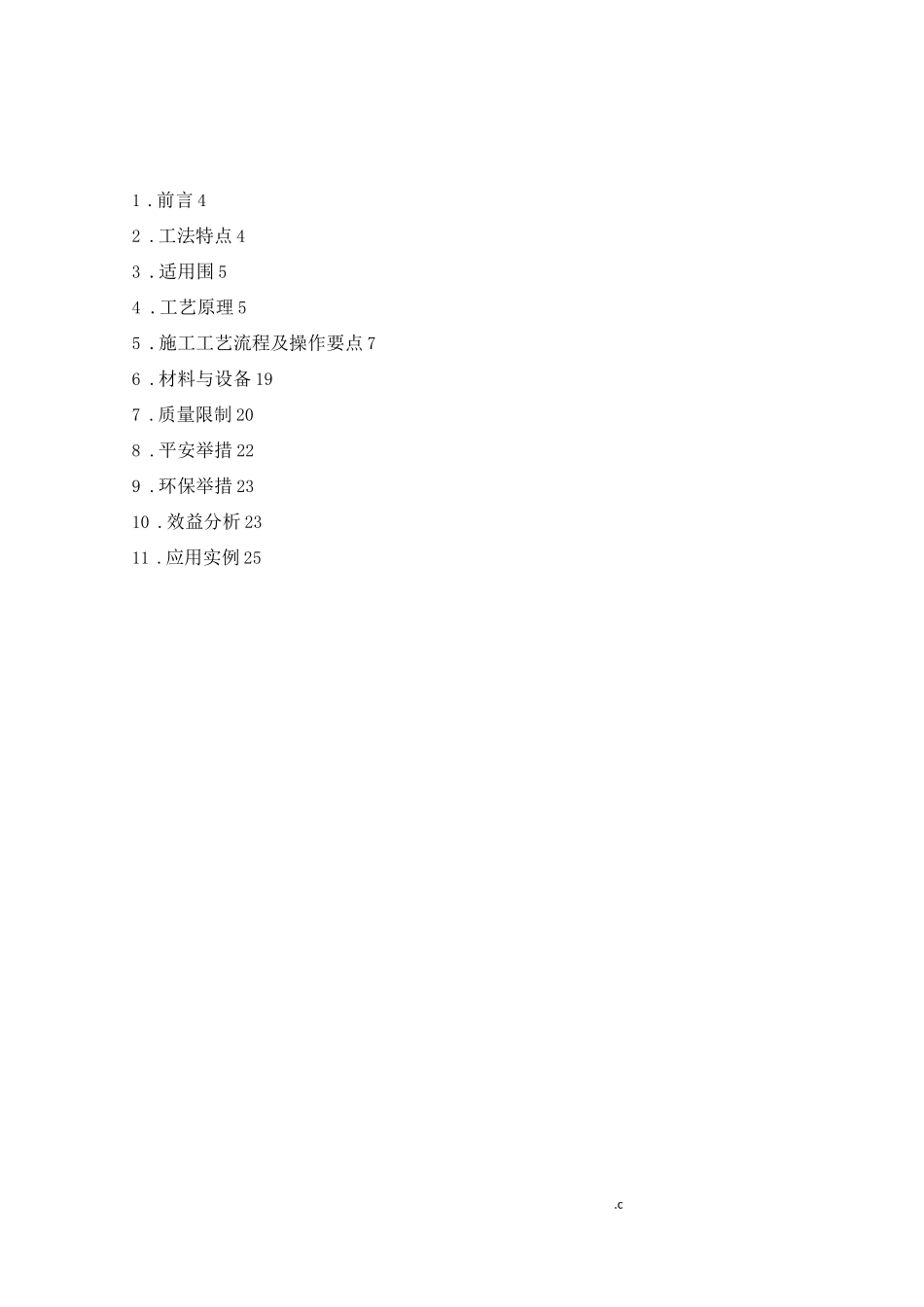

自然导光照明系统施工工法容材料.c二 O 一七年三月.c1 .前言 42 .工法特点 43 .适用围 54 .工艺原理 55 .施工工艺流程及操作要点 76 .材料与设备 197 .质量限制 208 .平安举措 229 .环保举措 2310 .效益分析 2311 .应用实例 25.c自然导光照明系统缸工法, 八儿 、一 1-刖百当前,能源问题已经升级为全球性的重大问题,世界各国都在开发新能源, 同时在利用新技术方面也不惜余力.人工照明在现代照明中仍然占据着举足轻重 的分量,全世界的平均照明用电已占总发电量的 10%〜20%.经济的快速开展 使得我国能源消耗速度日益增长,用电紧问题凸显,而照明用电又占有很大比 重,根据统计说明我国照明用电约占全国总用电量的 10%〜12%.充分利用天然光资源,采用被动式采光技术无疑是降低照明能耗的重要途径 之一.近年来,导光管作为一种新型高效的自然采光装置正在全国围迅速普及应 用.自然采光就是引用户外的天然光进入室进行照明的过程.太是取之不尽,用 之不竭的天然能源.但是通过门窗等进入室的仅仅是很小一局部.为了更好地利 用太阳能.人们研究出许多新技术,光导管系统便是其中之一.光导管系统引入 的是自然光,不需要消耗非可再生资源,而且不会对环境造成污染,能够节约 20%〜30%的建筑用电,对节能有着重要意义.地区多云天气较多,尤其是冬季.通过合理设计,积极采用导光管技术为各 类难以直接使用自然光的建筑空间提供照明,对于节约能源、保护环境具有重要 意义.该工法经多个工程应用,大大提升了施工质量和节能效果,取得了显著的 经济和社会效益.2 .工法特点2.1、导光管结构简单、重量轻、耐腐蚀、反射率高,材料可回收利用,安 装拆卸简便灵活,无需后期维护,降低了人工维护和设备更新本钱.使用寿命长,.c 一般在 25 年以上.2.2、采用三点控位技术,运用两点定线、三点控位的原理,解决导光筒垂 直度的问题；使用准直仪、全站仪并结合计算机设计、建模,对导光管的安装进 行准确定位,充分保证导光管的位置精确,加快了施工进度,提升了施工质量.2.3、导光管安装时采用防水翻边的做法,利用重力原理作用,使积水、雨 水顺坡自然隔绝,预防了接缝防水处理的难题.加快了施工进度,节约了施工成 本.2.4、该节能导光系统中导光管的安装缝隙采用不燃材料进行深层封堵,保 证了节能导光系统的隔热、防火性能.2.5、可全天候照明,且平安可靠,维护费用低.3 .适用围本工法适用于各类新建、改建、扩建的工业与民用建筑、大型公共空间及...
