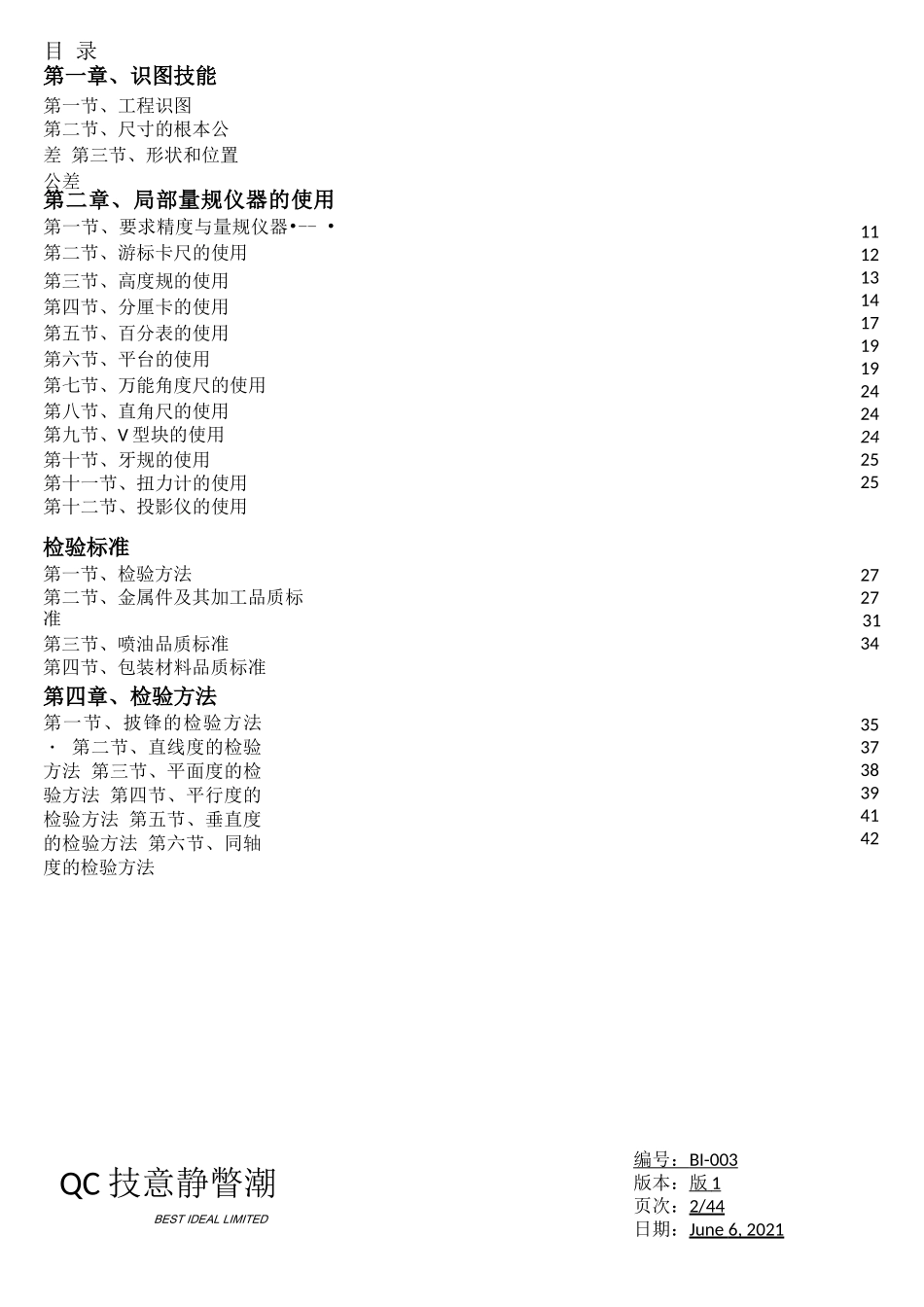

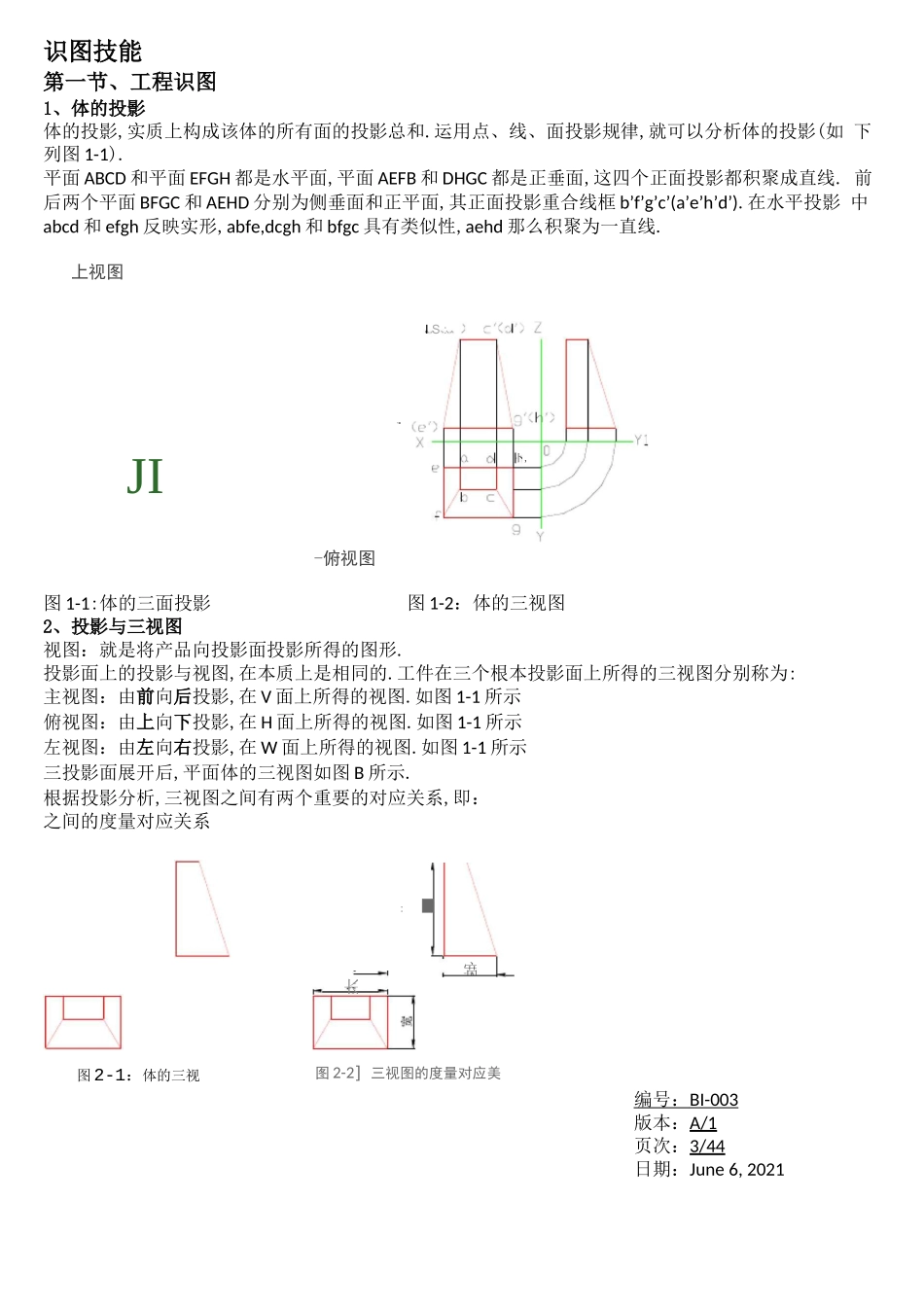

意佳BEST IDEAL LIMITEDQC 技能手册编 号 : 版 本 : 页 次 : 日期:BI-003A/1.1/44-June 6, 2021目 录第一章、识图技能第一节、工程识图第二节、尺寸的根本公差 第三节、形状和位置公差第二章、局部量规仪器的使用 第一节、要求精度与量规仪器•-- • 第二节、游标卡尺的使用第三节、高度规的使用第四节、分厘卡的使用第五节、百分表的使用第六节、平台的使用第七节、万能角度尺的使用第八节、直角尺的使用第九节、V 型块的使用第十节、牙规的使用第十一节、扭力计的使用第十二节、投影仪的使用111213141719192424242525检验标准第一节、检验方法第二节、金属件及其加工品质标准第三节、喷油品质标准第四节、包装材料品质标准27273134第四章、检验方法第一节、披锋的检验方法 第二节、直线度的检验・方法 第三节、平面度的检验方法 第四节、平行度的检验方法 第五节、垂直度的检验方法 第六节、同轴度的检验方法353738394142QC 技意静瞥潮BEST IDEAL LIMITED编号： BI-003 版本：版 1 页次：2/44日期：June 6, 2021 识图技能第一节、工程识图1、体的投影体的投影,实质上构成该体的所有面的投影总和.运用点、线、面投影规律,就可以分析体的投影(如 下列图 1-1).平面 ABCD 和平面 EFGH 都是水平面,平面 AEFB 和 DHGC 都是正垂面,这四个正面投影都积聚成直线. 前后两个平面 BFGC 和 AEHD 分别为侧垂面和正平面,其正面投影重合线框 b’f’g’c’(a’e’h’d’).在水平投影 中abcd 和 efgh 反映实形,abfe,dcgh 和 bfgc 具有类似性,aehd 那么积聚为一直线.上视图-俯视图视图：就是将产品向投影面投影所得的图形.投影面上的投影与视图,在本质上是相同的.工件在三个根本投影面上所得的三视图分别称为:主视图：由前向后投影,在 V 面上所得的视图.如图 1-1 所示俯视图：由上向下投影,在 H 面上所得的视图.如图 1-1 所示左视图：由左向右投影,在 W 面上所得的视图.如图 1-1 所示三投影面展开后,平面体的三视图如图 B 所示.根据投影分析,三视图之间有两个重要的对应关系,即：之间的度量对应关系编号： BI-003 版本：A/1页次：3/44日期：June 6, 2021JI图 1-1:体的三面投影2、投影与三视图图 1-2：体的三视图图 2-1：体的三视图图 2-2］三视图的度量对应美系I S :-■卜,长:起 ■E宽从图 2-2 可以看出,主视图能反映物体的长度和高度,俯视图能反映物体的长度和宽度,左视 ...
