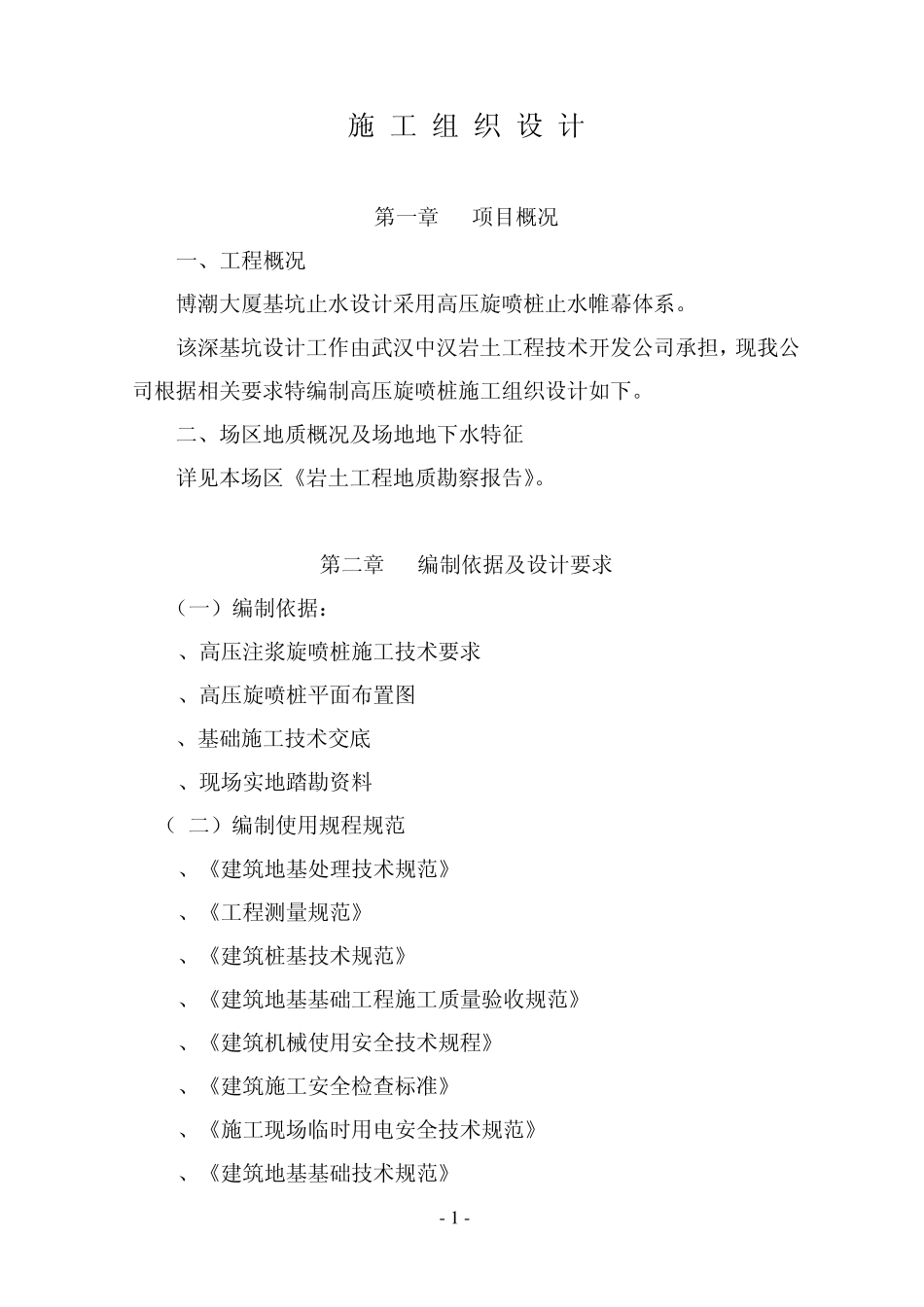

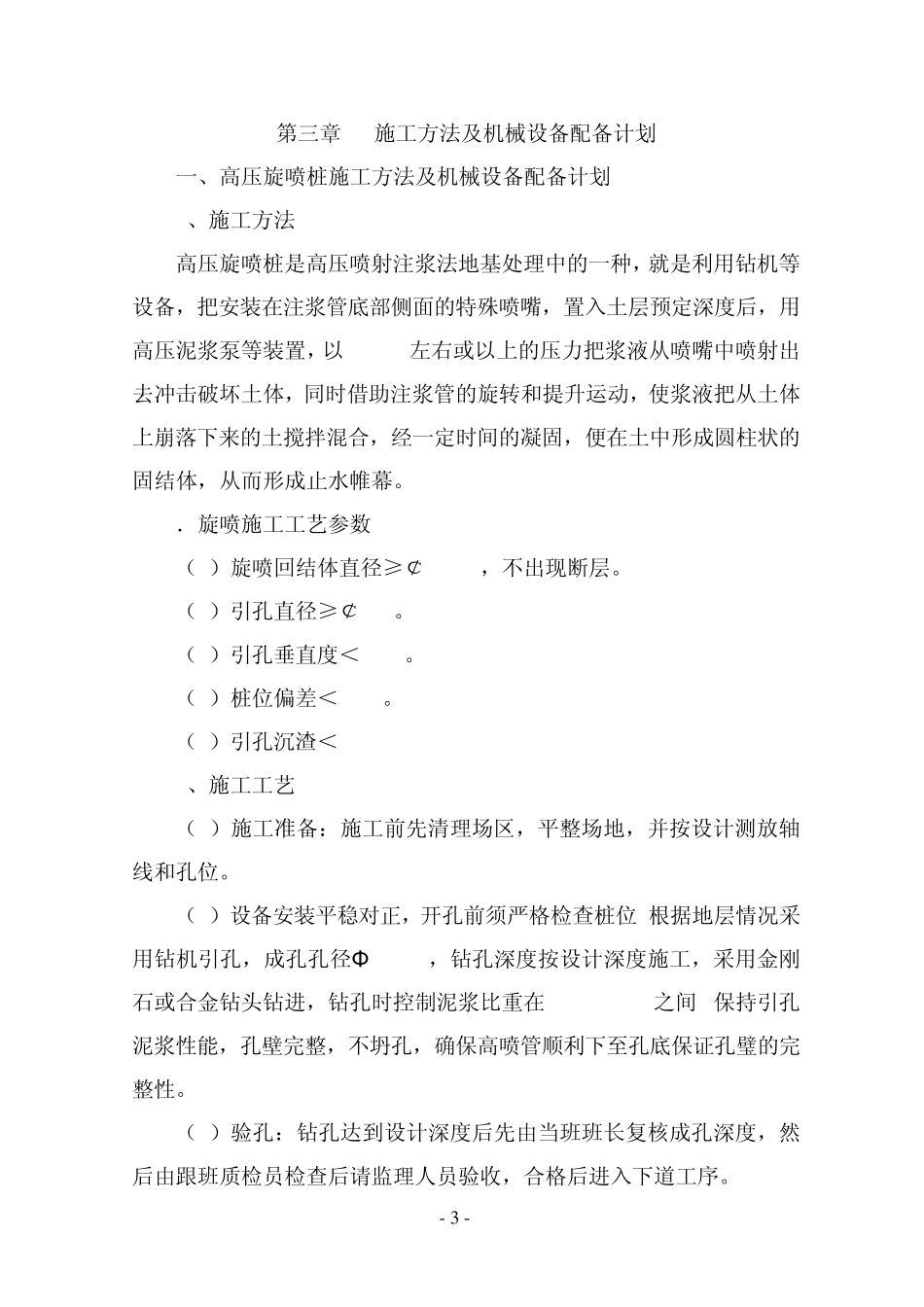

- 1 - 施 工 组 织 设 计 第一章 项目概况 一、工程概况 博潮大厦基坑止水设计采用高压旋喷桩止水帷幕体系。 该深基坑设计工作由武汉中汉岩土工程技术开发公司承担，现我公司根据相关要求特编制高压旋喷桩施工组织设计如下。 二、场区地质概况及场地地下水特征 详见本场区《岩土工程地质勘察报告》。 第二章 编制依据及设计要求 （一）编制依据： 1、高压注浆旋喷桩施工技术要求 2、高压旋喷桩平面布置图 3、基础施工技术交底 4、现场实地踏勘资料 （ 二）编制使用规程规范 1、《建筑地基处理技术规范》(JGJ79-2002) 2、《工程测量规范》(GB50026-93) 3、《建筑桩基技术规范》(JGJ94-94) 4、《建筑地基基础工程施工质量验收规范》(GB50202-2002) 5、《建筑机械使用安全技术规程》(JGJ33-86) 6、《建筑施工安全检查标准》(JGJ59-99) 7、《施工现场临时用电安全技术规范》(JGJ46-88) 8、《建筑地基基础技术规范》(DB42/242-2003) - 2 - （三）设计要求 1．本工程侧壁止水设计采用高压旋喷桩，桩直径650mm，相邻桩位咬合150mm。 2．加固材料选用普硅 32.5级水泥，水泥浆液的水灰比可选用1。 3．桩位允许偏差为 50mm，垂直度允许偏差 1%，成桩直径和桩长不得小于设计要求； 4．其余详见《建筑地基处理技术规范》（JGJ79-2002）和湖北省地方标准《建筑地基基础技术规范》（DB42/242-2003）中有关要求施工。 具体设计要求详见下表： 剖面编号 地面标高 （米） 桩顶标高 （米） 桩 长 （米） 预估桩数 （根） AB北区 -0.90 -5.00 16.00 103 AB东北区 -0.90 -5.00 13.50 35 BC -0.90 -5.00 13.50 364 CD -0.80 -5.00 15.00 100 DE -1.10 -5.00 15.00 95 EF -1.10 -5.00 15.00 96 FG -1.30 -5.00 15.00 151 GH -1.10 -5.00 15.00 68 HA -0.60 -5.00 16.00 111 - 3 - 第三章 施工方法及机械设备配备计划 一、高压旋喷桩施工方法及机械设备配备计划 1、施工方法 高压旋喷桩是高压喷射注浆法地基处理中的一种，就是利用钻机等设备，把安装在注浆管底部侧面的特殊喷嘴，置入土层预定深度后，用高压泥浆泵等装置，以20MPa左右或以上的压力把浆液从喷嘴中喷射出去冲击破坏土体，同时借助注浆管的旋转和提升运动，使浆液把从土体上崩落下来的土搅拌混合，经一定时间的凝固，便在土中形成圆柱状的固结体，从而形成止水帷幕。 2．旋喷施工工艺参数 （...
