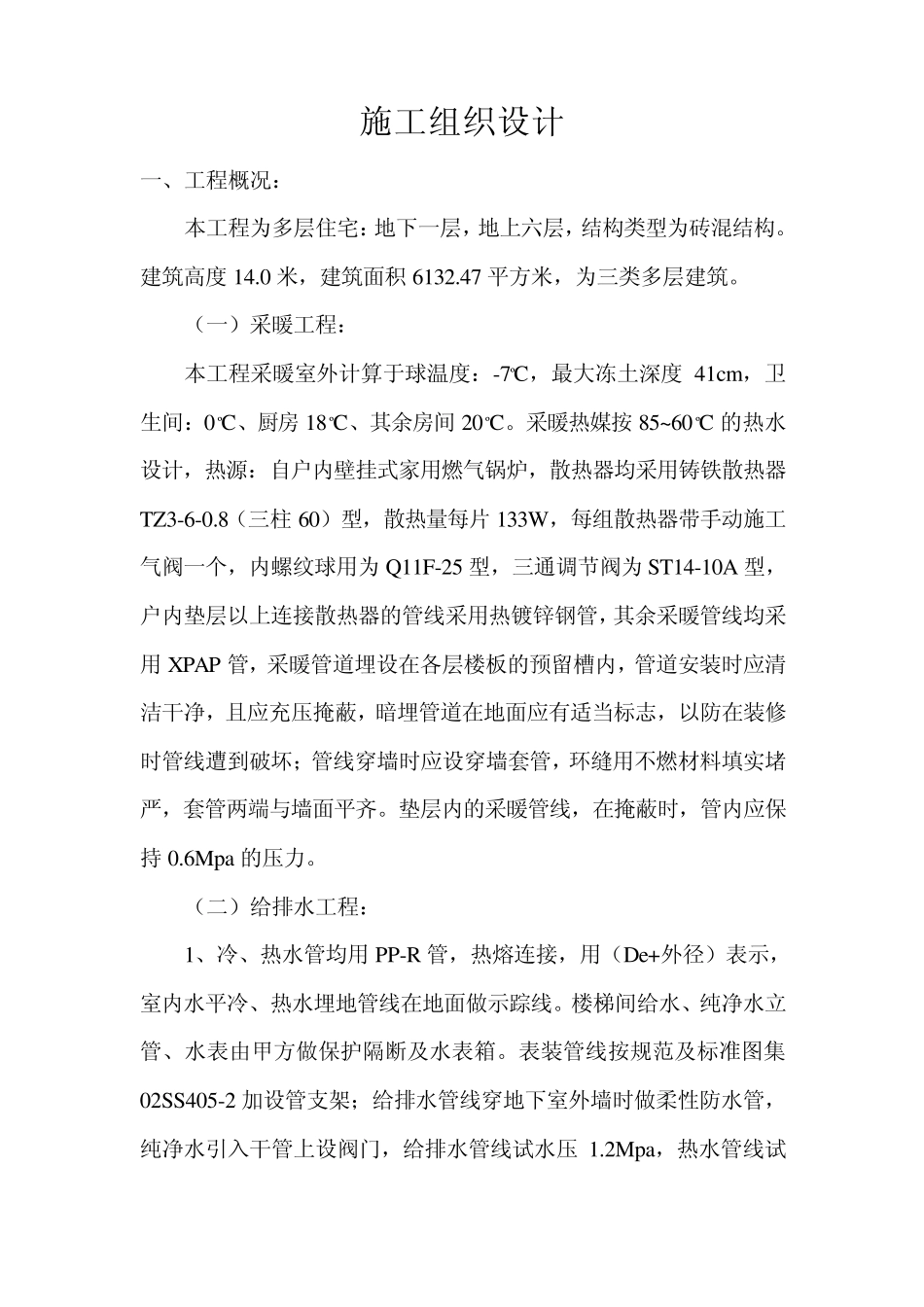

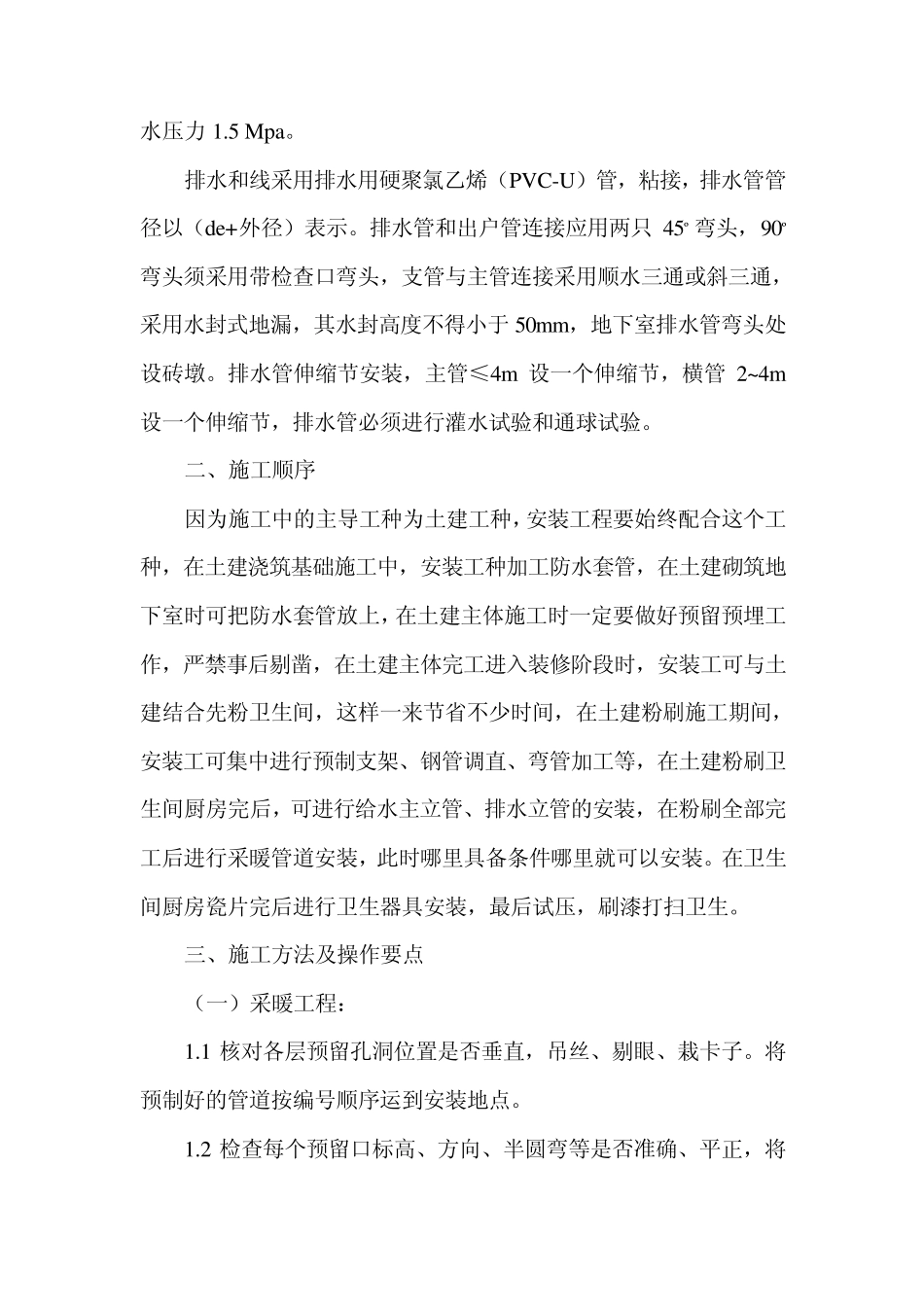

江南戎居 9 # 楼 水 暖 安 装 施 工 组 织 设 计 施工组织设计 一、工程概况： 本工程为多层住宅：地下一层，地上六层，结构类型为砖混结构。建筑高度 14.0 米，建筑面积 6132.47 平方米，为三类多层建筑。 （一）采暖工程： 本工程采暖室外计算于球温度：-7ºC，最大冻土深度 41cm，卫生间：0 ºC、厨房 18 ºC、其余房间 20 ºC。采暖热媒按 85~60 ºC 的热水设计，热源：自户内壁挂式家用燃气锅炉，散热器均采用铸铁散热器TZ3-6-0.8（三柱 60）型，散热量每片 133W，每组散热器带手动施工气阀一个，内螺纹球用为 Q11F-25 型，三通调节阀为 ST14-10A 型，户内垫层以上连接散热器的管线采用热镀锌钢管，其余采暖管线均采用 XPAP 管，采暖管道埋设在各层楼板的预留槽内，管道安装时应清洁干净，且应充压掩蔽，暗埋管道在地面应有适当标志，以防在装修时管线遭到破坏；管线穿墙时应设穿墙套管，环缝用不燃材料填实堵严，套管两端与墙面平齐。垫层内的采暖管线，在掩蔽时，管内应保持 0.6Mpa 的压力。 （二）给排水工程： 1、冷、热水管均用 PP-R 管，热熔连接，用（De+外径）表示，室内水平冷、热水埋地管线在地面做示踪线。楼梯间给水、纯净水立管、水表由甲方做保护隔断及水表箱。表装管线按规范及标准图集02SS405-2 加设管支架；给排水管线穿地下室外墙时做柔性防水管，纯净水引入干管上设阀门，给排水管线试水压 1.2Mpa，热水管线试水压力1.5 Mpa。 排水和线采用排水用硬聚氯乙烯（PVC-U）管，粘接，排水管管径以（de+外径）表示。排水管和出户管连接应用两只45º弯头，90º弯头须采用带检查口弯头，支管与主管连接采用顺水三通或斜三通，采用水封式地漏，其水封高度不得小于50mm，地下室排水管弯头处设砖墩。排水管伸缩节安装，主管≤4m 设一个伸缩节，横管2~4m设一个伸缩节，排水管必须进行灌水试验和通球试验。 二、施工顺序 因为施工中的主导工种为土建工种，安装工程要始终配合这个工种，在土建浇筑基础施工中，安装工种加工防水套管，在土建砌筑地下室时可把防水套管放上，在土建主体施工时一定要做好预留预埋工作，严禁事后剔凿，在土建主体完工进入装修阶段时，安装工可与土建结合先粉卫生间，这样一来节省不少时间，在土建粉刷施工期间，安装工可集中进行预制支架、钢管调直、弯管加工等，在土建粉刷卫生间厨房完后，可进行给水主立管、排水立管的安装，在粉刷全部完工后进行采暖...
