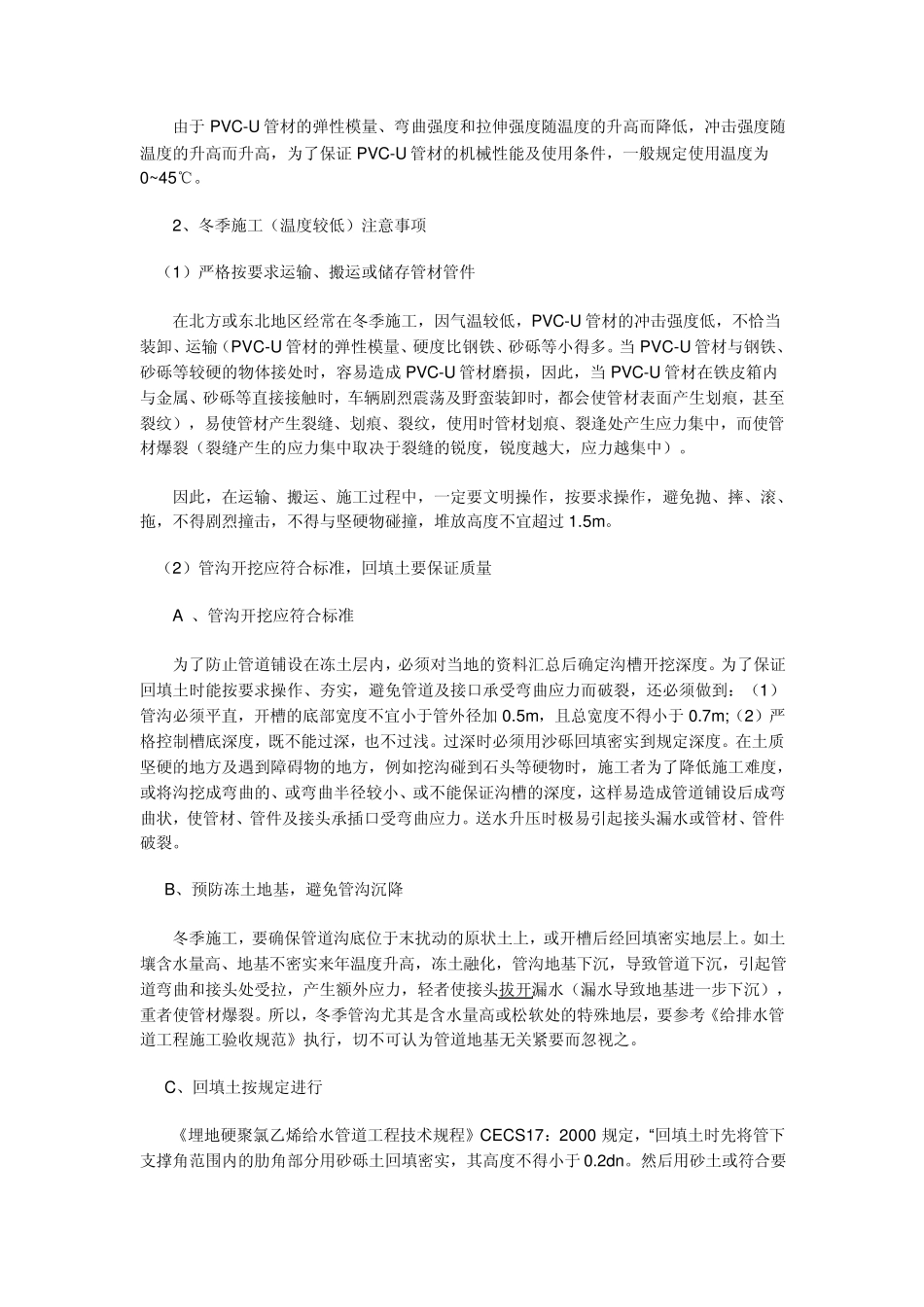

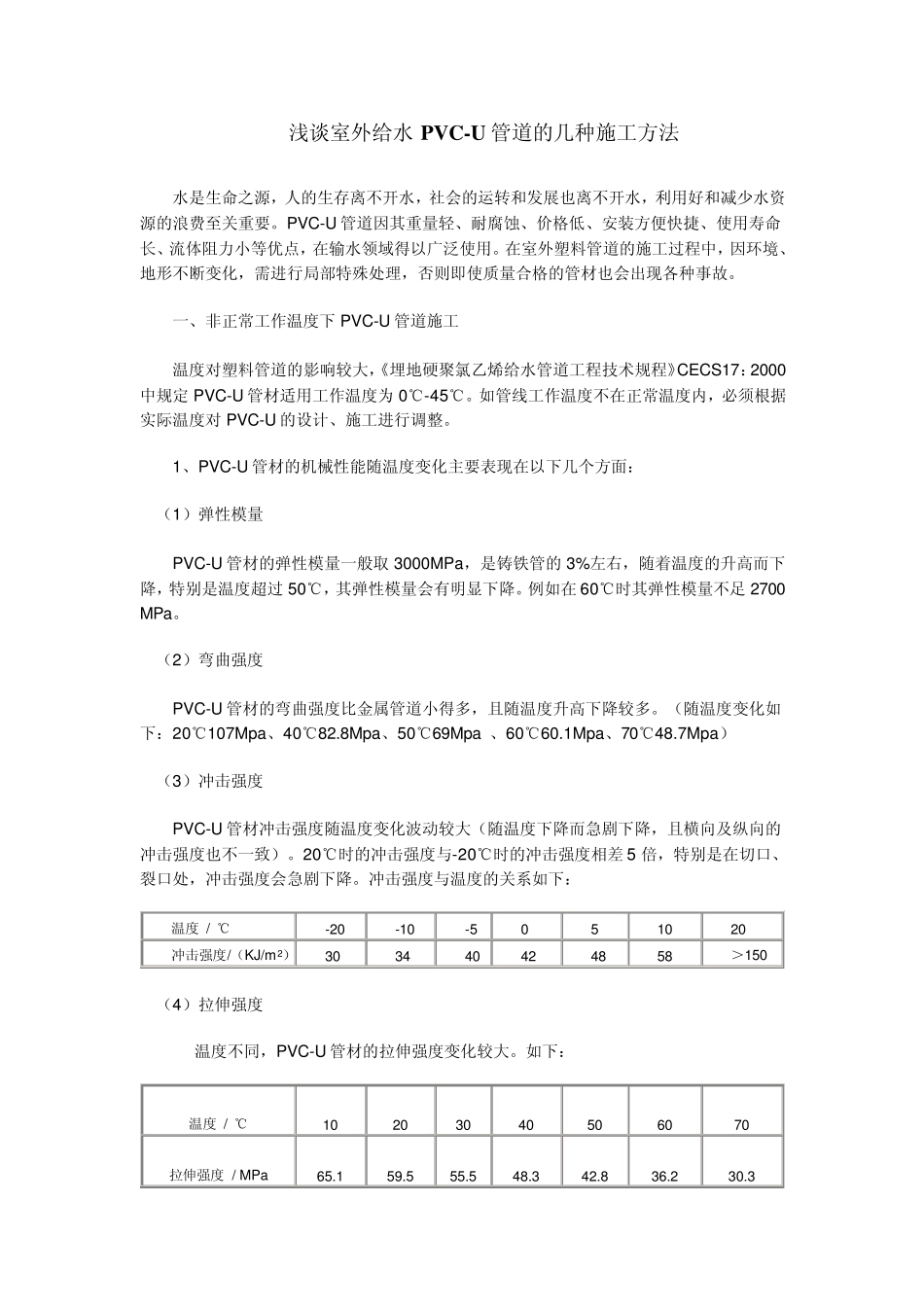

浅谈室外给水 PVC-U 管道的几种施工方法 水是生命之源,人的生存离不开水,社会的运转和发展也离不开水,利用好和减少水资源的浪费至关重要。PVC-U 管道因其重量轻、耐腐蚀、价格低、安装方便快捷、使用寿命长、流体阻力小等优点,在输水领域得以广泛使用。在室外塑料管道的施工过程中,因环境、地形不断变化,需进行局部特殊处理,否则即使质量合格的管材也会出现各种事故。 一、非正常工作温度下 PVC-U 管道施工 温度对塑料管道的影响较大,《埋地硬聚氯乙烯给水管道工程技术规程》CECS17:2000中规定PVC-U 管材适用工作温度为0℃-45℃。如管线工作温度不在正常温度内,必须根据实际温度对 PVC-U 的设计、施工进行调整。 1、PVC-U 管材的机械性能随温度变化主要表现在以下几个方面: (1)弹性模量 PVC-U 管材的弹性模量一般取 3000MPa,是铸铁管的 3%左右,随着温度的升高而下降,特别是温度超过 50℃,其弹性模量会有明显下降。例如在 60℃时其弹性模量不足 2700 MPa。 (2)弯曲强度 PVC-U 管材的弯曲强度比金属管道小得多,且随温度升高下降较多。(随温度变化如下:20℃107Mpa、40℃82.8Mpa、50℃69Mpa 、60℃60.1Mpa、70℃48.7Mpa) (3)冲击强度 PVC-U 管材冲击强度随温度变化波动较大(随温度下降而急剧下降,且横向及纵向的冲击强度也不一致)。20℃时的冲击强度与-20℃时的冲击强度相差 5 倍,特别是在切口、裂口处,冲击强度会急剧下降。冲击强度与温度的关系如下: 温度 / ℃ -20 -10 -5 0 5 10 20 冲击强度/(KJ/m2) 30 34 40 42 48 58 >150 (4)拉伸强度 温度不同,PVC-U 管材的拉伸强度变化较大。如下: 温度 / ℃ 10 20 30 40 50 60 70 拉伸强度 / MPa 65.1 59.5 55.5 48.3 42.8 36.2 30.3 由于PVC-U 管材的弹性模量、弯曲强度和拉伸强度随温度的升高而降低,冲击强度随温度的升高而升高,为了保证PVC-U 管材的机械性能及使用条件,一般规定使用温度为0~45℃。 2、冬季施工(温度较低)注意事项 (1)严格按要求运输、搬运或储存管材管件 在北方或东北地区经常在冬季施工,因气温较低,PVC-U 管材的冲击强度低,不恰当装卸、运输(PVC-U 管材的弹性模量、硬度比钢铁、砂砾等小得多。当 PVC-U 管材与钢铁、砂砾等较硬的物体接处时,容易造成 PVC-U 管材磨损,因此,当 PVC-U 管材在铁皮箱内与金属、砂砾等直接接触时,车辆剧烈震荡及...
