电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

滚珠丝杠选型计算常用公式VIP免费

滚珠丝杠选型计算常用公式_第1页
1/11
滚珠丝杠选型计算常用公式_第2页
2/11
滚珠丝杠选型计算常用公式_第3页
3/11

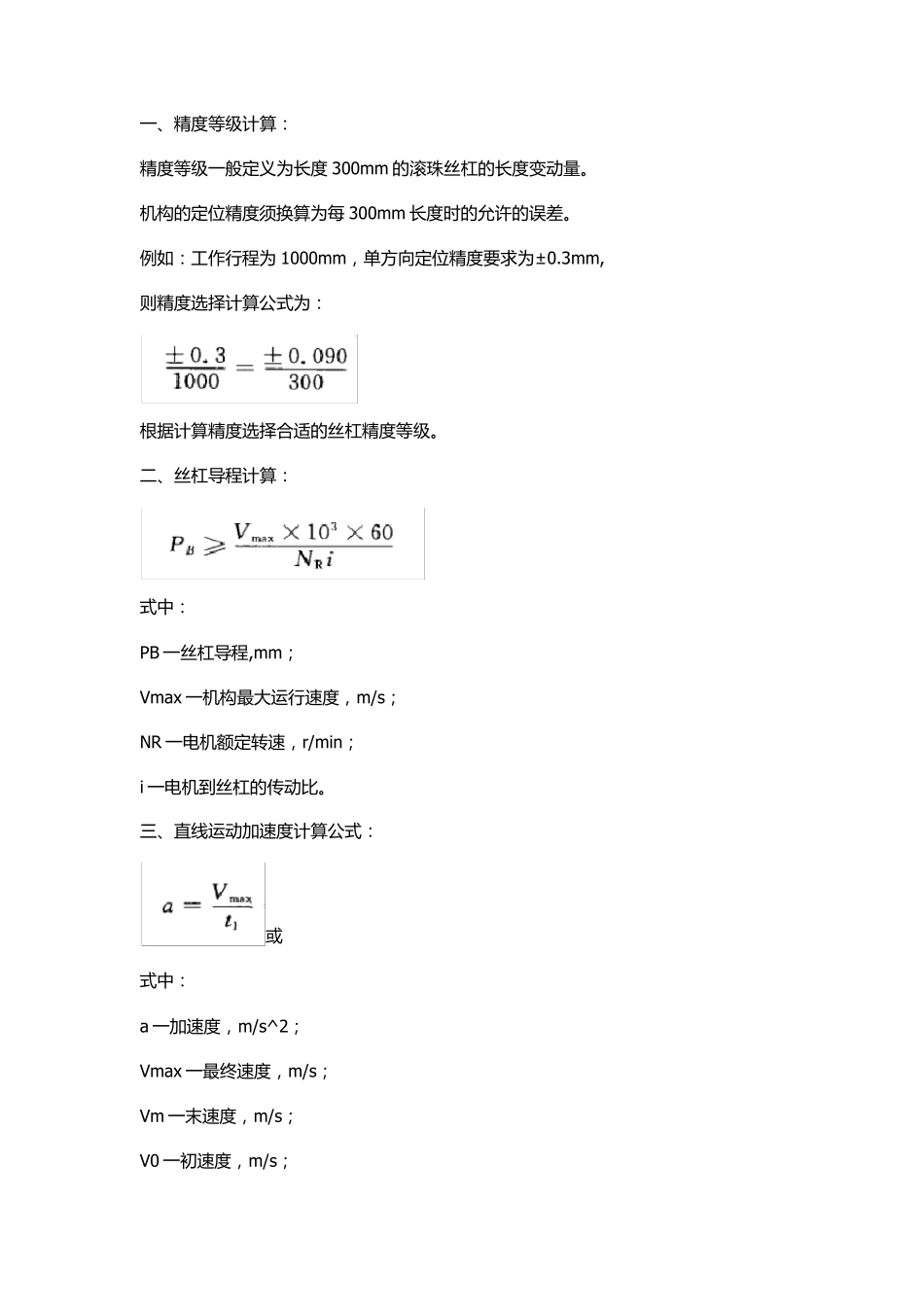

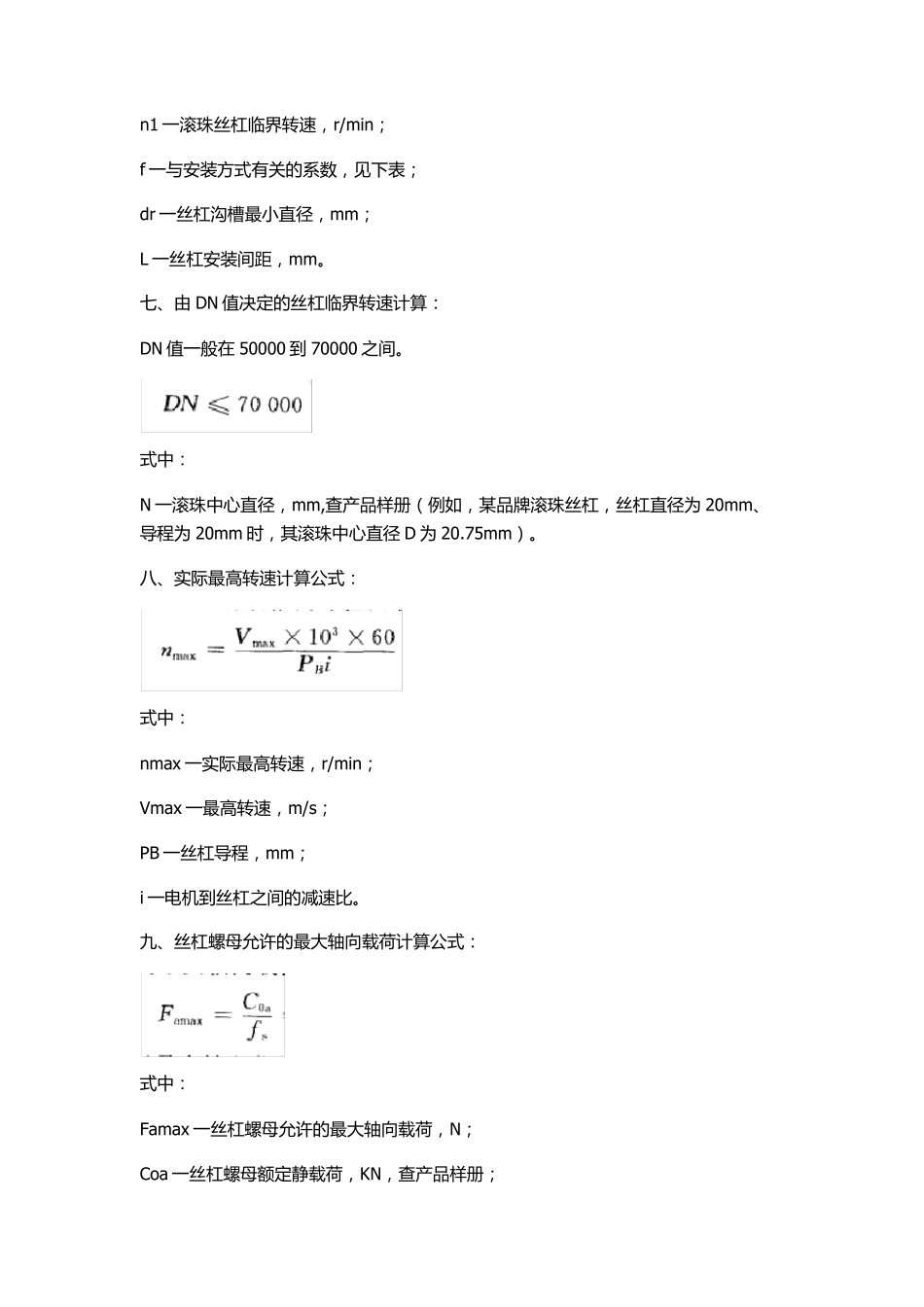

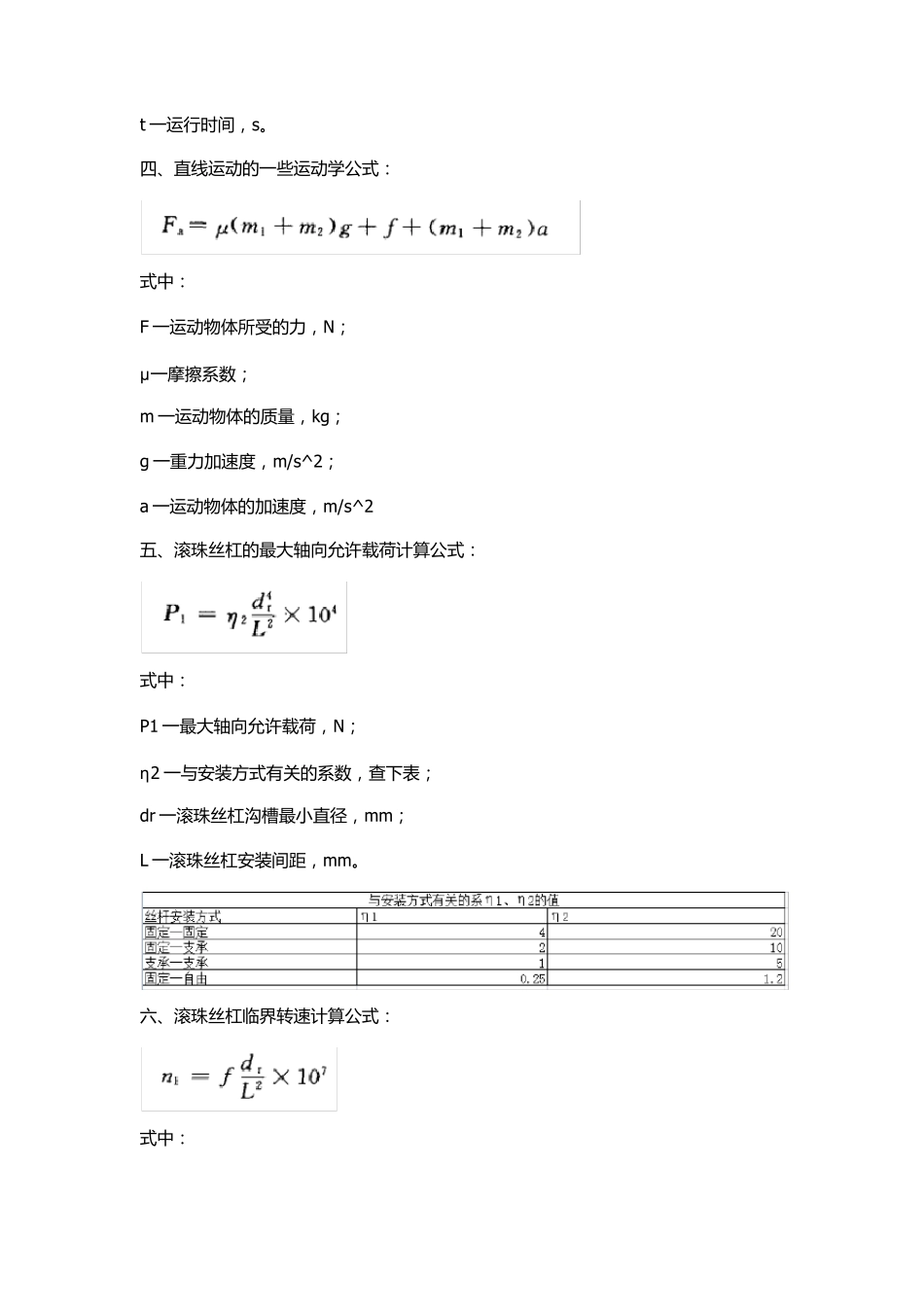

一 、精 度 等 级 计 算 : 精 度 等 级 一 般 定 义 为 长 度 300mm 的 滚 珠 丝 杠 的 长 度 变 动 量 。 机 构 的 定 位 精 度 须 换 算 为 每 300mm 长 度 时 的 允 许 的 误 差 。 例 如 : 工 作 行 程 为 1000mm, 单 方 向 定 位 精 度 要 求 为 ±0.3mm, 则 精 度 选 择 计 算 公 式 为 : 根 据 计 算 精 度 选 择 合 适 的 丝 杠 精 度 等 级 。 二 、丝 杠 导 程 计 算 : 式 中 : PB 一 丝 杠 导 程 ,mm; Vmax 一 机 构 最 大 运 行 速 度 , m/s; NR 一 电 机 额 定 转 速 , r/min; i 一 电 机 到 丝 杠 的 传 动 比 。 三 、直 线 运 动 加 速 度 计 算 公 式 : 或 式 中 : a 一 加 速 度 , m/s^2; Vmax 一 最 终 速 度 , m/s; Vm 一 末 速 度 , m/s; V0 一 初 速 度 , m/s; t一 运 行 时 间 , s。 四 、直线运 动的一 些运 动学公式: 式中: F 一 运 动物体所受的力, N; μ一 摩擦系数; m 一 运 动物体的质量, kg; g 一 重力加速度, m/s^2; a 一 运 动物体的加速度, m/s^2 五、滚珠丝杠的最大轴向允许载荷计算公式: 式中: P1 一 最大轴向允许载荷, N; η2 一 与安装方式有关的系数, 查下表; dr 一 滚珠丝杠沟槽最小直径, mm; L 一 滚珠丝杠安装间 距, mm。 六、滚珠丝杠临界转速计算公式: 式中: n1 一 滚 珠 丝 杠 临 界 转 速 , r/min; f 一 与 安 装 方 式 有 关 的 系 数 , 见 下 表 ; dr 一 丝 杠 沟 槽 最 小 直 径 , mm; L 一 丝 杠 安 装 间 距 , mm。 七 、由 DN 值决定的 丝 杠 临 界 转 速 计算: DN 值一 般在 50000 到 70000 之间 。 式 中: N 一 滚 珠 中心直 径 , mm,查产品样册(例如, 某品牌滚 珠 丝 杠 , 丝 杠 直 径 为 20mm、导程为 20mm 时, 其滚 珠 中心直 径 D 为 20.75mm)。 八、实际最 高转 速 计算公式 : 式 中: nmax 一 实际最 高转 速 , r/min; Vmax 一 最 高转 速 , m/s; PB 一 丝 杠 导程, mm; i 一 电机到丝 杠 之间 的...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

滚珠丝杠选型计算常用公式

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
