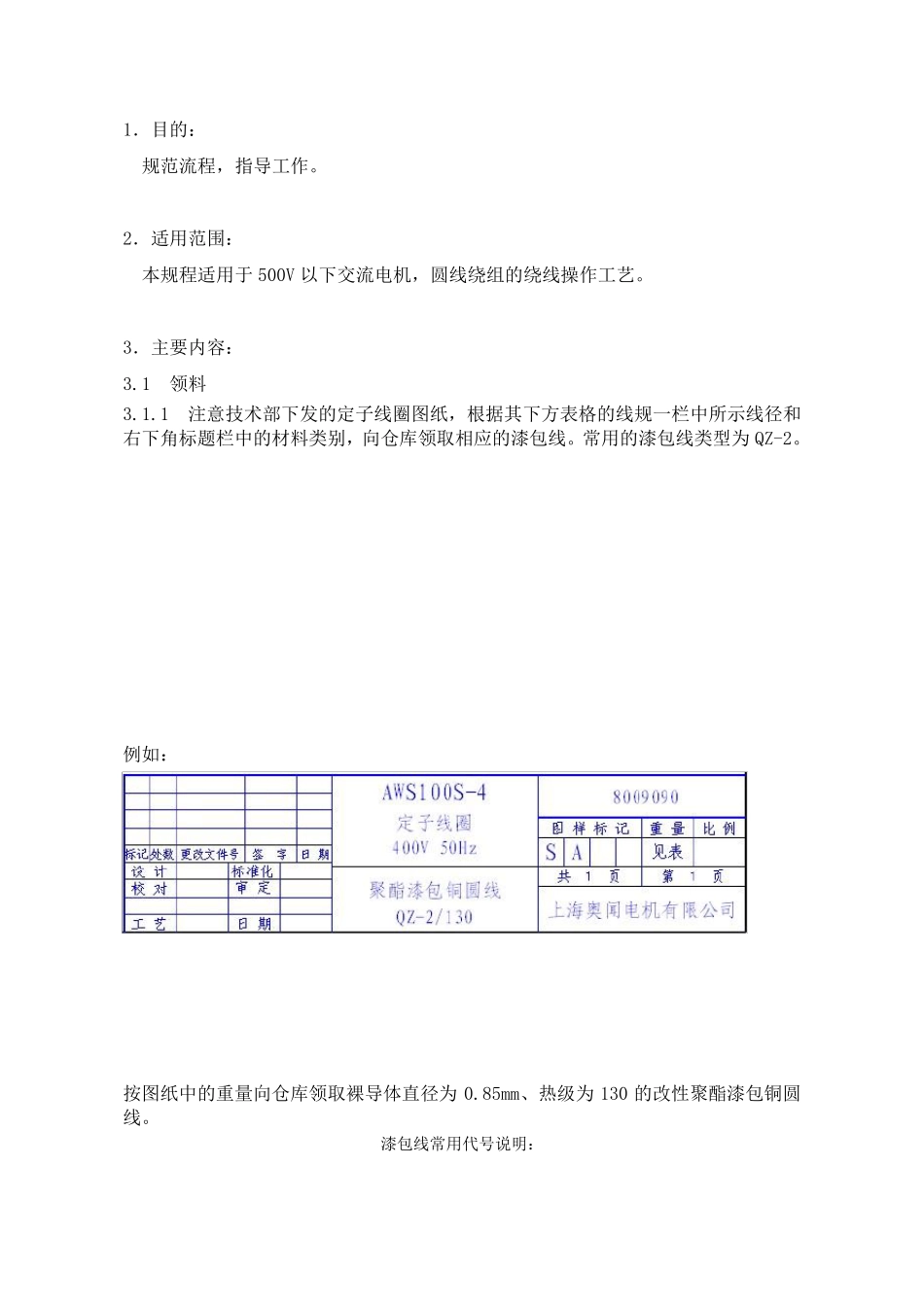

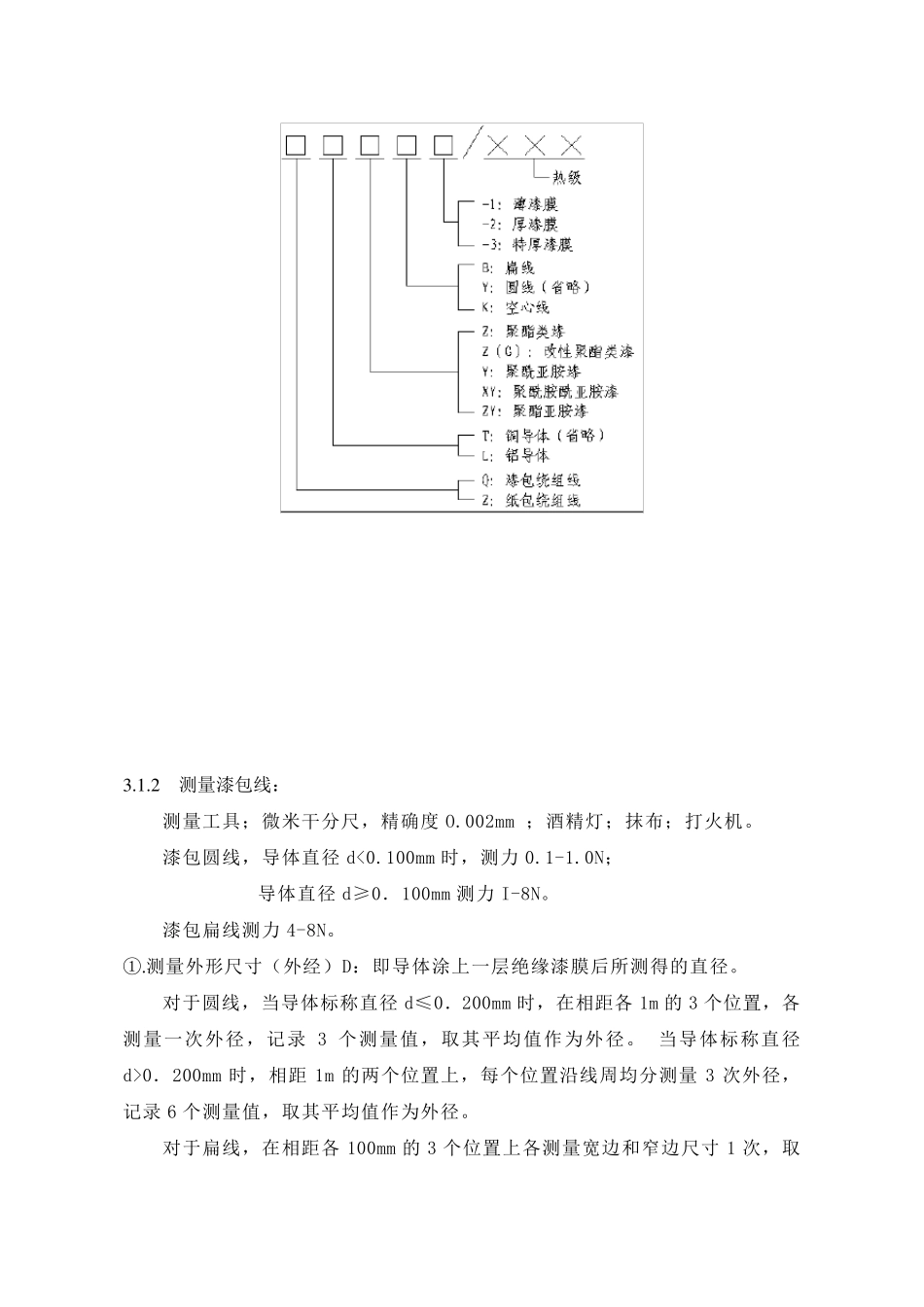

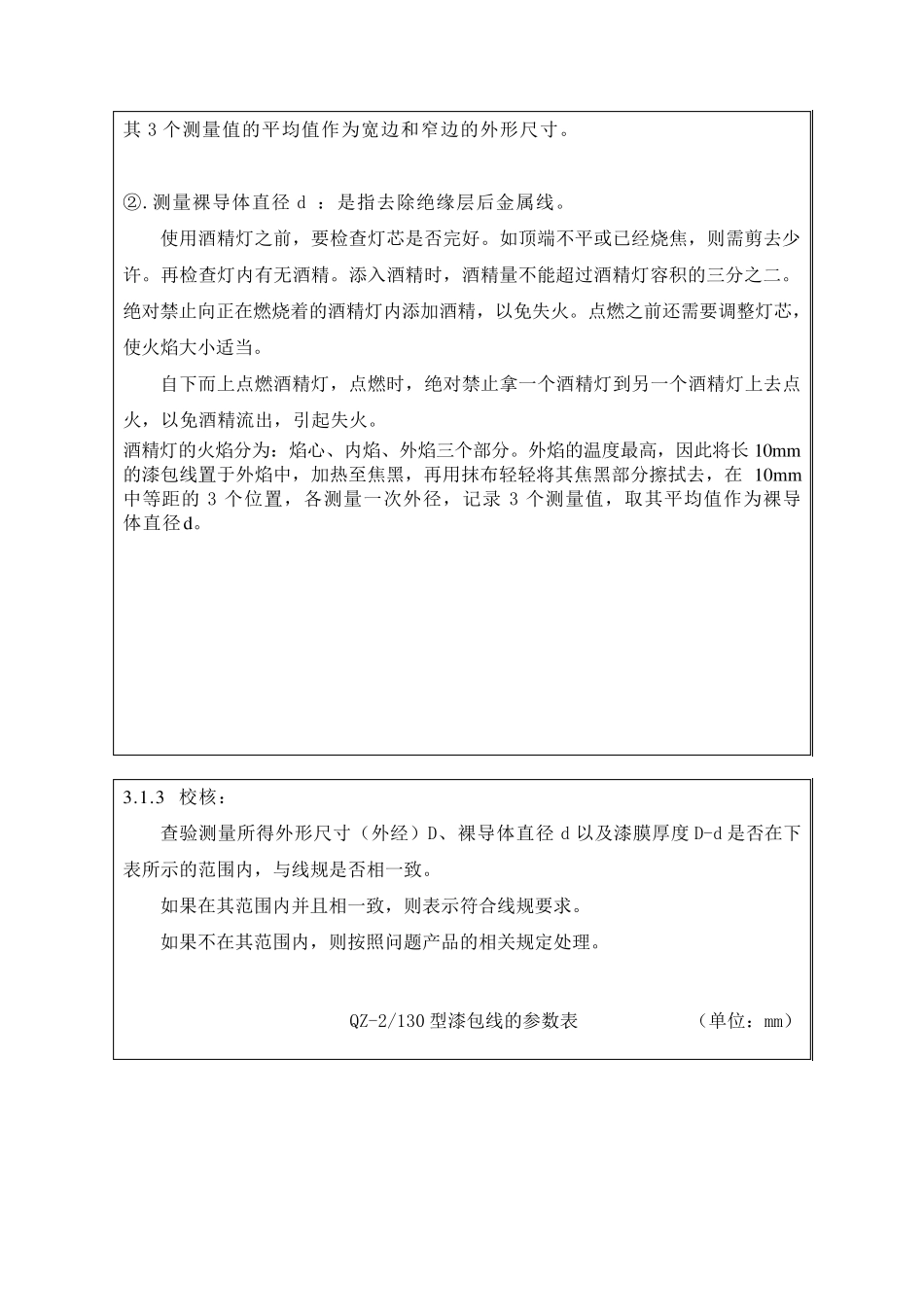

1．目的： 规范流程，指导工作。 2．适用范围： 本规程适用于500V 以下交流电机，圆线绕组的绕线操作工艺。 3．主要内容： 3.1 领料 3.1.1 注意技术部下发的定子线圈图纸，根据其下方表格的线规一栏中所示线径和右下角标题栏中的材料类别，向仓库领取相应的漆包线。常用的漆包线类型为QZ-2。 例如： 按图纸中的重量向仓库领取裸导体直径为0.85mm、热级为130 的改性聚酯漆包铜圆线。 漆包线常用代号说明： 3 .1 .2 测量漆包线： 测量工具；微米干分尺，精确度O.002mm ；酒精灯；抹布；打火机。 漆包圆线，导体直径d<0.100mm 时，测力0.1-1.0N； 导体直径d≥0．100mm 测力I-8N。 漆包扁线测力4-8N。 ①.测量外形尺寸（外经）D：即导体涂上一层绝缘漆膜后所测得的直径。 对于圆线，当导体标称直径d≤0．200mm 时，在相距各 1m 的3 个位置，各测量一次外径，记录 3 个测量值，取其平均值作为外径。 当导体标称直径d>0．200mm 时，相距 1m 的两个位置上，每个位置沿线周均分测量3 次外径，记录 6 个测量值，取其平均值作为外径。 对于扁线，在相距各 100mm 的3 个位置上各测量宽边和窄边尺寸1 次，取 其3 个测量值的平均值作为宽边和窄边的外形尺寸。 ②.测量裸导体直径 d ：是指去除绝缘层后金属线。 使用酒精灯之前，要检查灯芯是否完好。如顶端不平或已经烧焦，则需剪去少许。再检查灯内有无酒精。添入酒精时，酒精量不能超过酒精灯容积的三分之二。绝对禁止向正在燃烧着的酒精灯内添加酒精，以免失火。点燃之前还需要调整灯芯，使火焰大小适当。 自下而上点燃酒精灯，点燃时，绝对禁止拿一个酒精灯到另一个酒精灯上去点火，以免酒精流出，引起失火。 酒精灯的火焰分为：焰心、内焰、外焰三个部分。外焰的温度最高，因此将长 10m m的漆包线置于外焰中，加热至焦黑，再用抹布轻轻将其焦黑部分擦拭去，在 10m m中等距的3 个位置，各测量一次外径，记录3 个测量值，取其平均值作为裸导体直径d。 3.1.3 校核： 查验测量所得外形尺寸（外经）D、裸导体直径 d 以及漆膜厚度 D-d 是否在下表所示的范围 内，与 线规 是否相 一致 。 如果 在其范围 内并 且 相 一致 ，则表示符 合 线规 要求 。 如果 不在其范围 内，则按 照 问 题 产 品 的相 关 规 定 处 理 。 QZ-2/130 型 漆包线的参 数 表 （单 位：mm） 导体标称直径 极限偏差 漆膜厚度 最...
