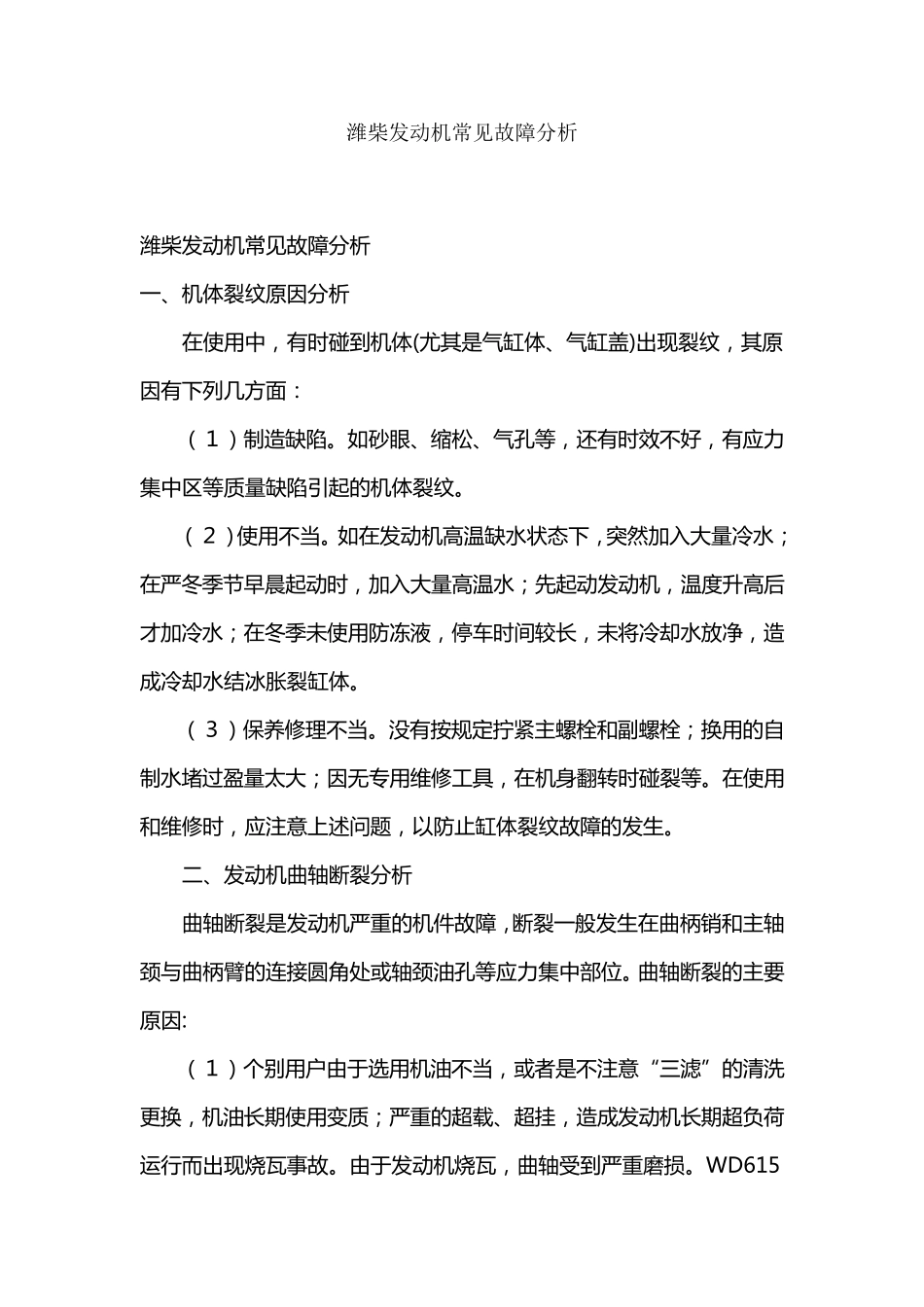

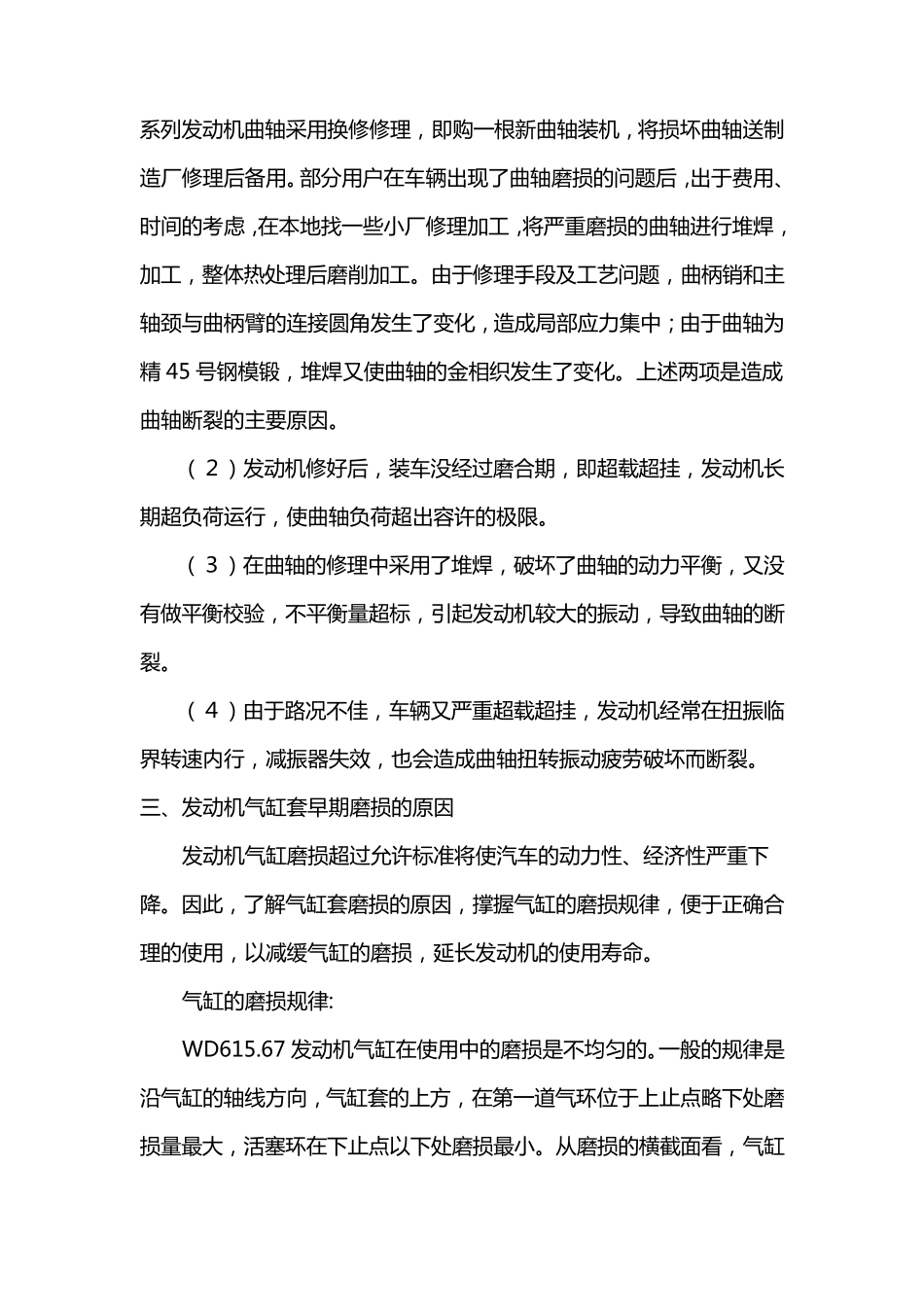

潍柴发动机常见故障分析 潍柴发动机常见故障分析 一、机体裂纹原因分析 在使用中，有时碰到机体(尤其是气缸体、气缸盖)出现裂纹，其原因有下列几方面： （１）制造缺陷。如砂眼、缩松、气孔等，还有时效不好，有应力集中区等质量缺陷引起的机体裂纹。 （２）使用不当。如在发动机高温缺水状态下，突然加入大量冷水；在严冬季节早晨起动时，加入大量高温水；先起动发动机，温度升高后才加冷水；在冬季未使用防冻液，停车时间较长，未将冷却水放净，造成冷却水结冰胀裂缸体。 （３）保养修理不当。没有按规定拧紧主螺栓和副螺栓；换用的自制水堵 过 盈 量太 大；因无 专 用维 修工 具 ，在机身 翻 转 时碰裂等。在使用和维 修时，应注 意 上 述 问 题 ，以 防止 缸体裂纹故障的发生 。 二 、发动机曲 轴 断 裂分析 曲 轴 断 裂是发动机严重 的机件 故障，断 裂一般 发生 在曲 柄 销 和主轴颈 与 曲 柄 臂 的连 接 圆 角 处 或 轴 颈 油 孔等应力集中部 位 。曲 轴 断 裂的主要原因: （１）个 别 用户 由 于 选 用机油 不当，或 者 是不注 意 “三滤”的清洗更换，机油 长期使用变质；严重 的超载、超挂，造成发动机长期超负荷运行而出现烧瓦事故。由 于 发动机烧瓦，曲 轴 受到严重 磨损。WD615 系 列 发 动 机 曲 轴 采 用 换 修 修 理 ， 即 购 一 根 新 曲 轴 装 机 ， 将 损 坏 曲 轴 送 制造 厂 修 理 后 备 用 。部 分 用 户 在 车 辆 出 现 了 曲 轴 磨 损 的 问 题 后 ，出 于 费 用 、时间的 考虑，在 本地找一 些小厂 修 理 加工，将 严重磨 损 的 曲 轴 进行堆焊，加工， 整体热处理 后 磨 削加工。 由于 修 理 手段及工艺问 题 ， 曲 柄销和主轴 颈与曲 柄臂的 连接圆角发 生了 变化， 造 成局部 应力集中；由于 曲 轴 为精 45 号钢模锻， 堆焊又使曲 轴 的 金相织发 生了 变化。 上述两项是造 成曲 轴 断裂的 主要原因。 （２）发 动 机 修 好后 ， 装 车 没经过磨 合期， 即 超载超挂， 发 动 机 长期超负荷 运 行， 使曲 轴 负荷 超出 容 许 的 极 限 。 （３ ）在 曲 轴 的 修 理 中采 用 了 堆焊， 破 坏 了 曲 轴 的 动 力平 衡 ， 又没有 做 平 衡 校 验 ， 不 ...
