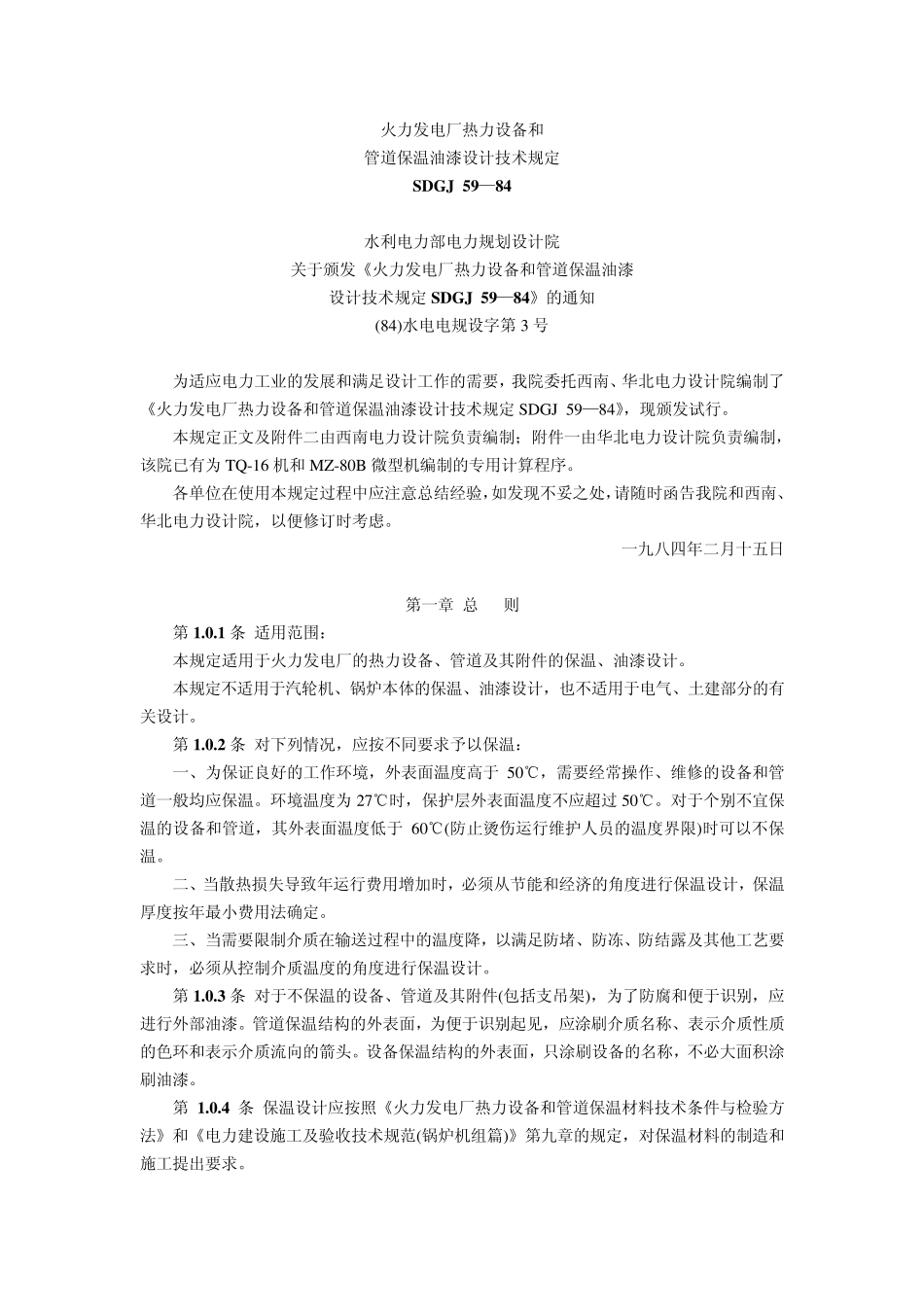

火力发电厂热力设备和 管道保温油漆设计技术规定 SDGJ 59—84 水利电力部电力规划设计院 关于颁发《火力发电厂热力设备和管道保温油漆 设计技术规定SDGJ 59—84》的通知 (84)水电电规设字第 3 号 为适应电力工业的发展和满足设计工作的需要，我院委托西南、华北电力设计院编制了《火力发电厂热力设备和管道保温油漆设计技术规定SDGJ 59—84》，现颁发试行。 本规定正文及附件二由西南电力设计院负责编制；附件一由华北电力设计院负责编制，该院已有为 TQ-16 机和MZ-80B 微型机编制的专用计算程序。 各单位在使用本规定过程中应注意总结经验，如发现不妥之处，请随时函告我院和西南、华北电力设计院，以便修订时考虑。 一九八四年二月十五日 第一章 总 则 第 1.0.1 条 适用范围： 本规定适用于火力发电厂的热力设备、管道及其附件的保温、油漆设计。 本规定不适用于汽轮机、锅炉本体的保温、油漆设计，也不适用于电气、土建部分的有关设计。 第 1.0.2 条 对下列情况，应按不同要求予以保温： 一、为保证良好的工作环境，外表面温度高于 50℃，需要经常操作、维修的设备和管道一般均应保温。环境温度为 27℃时，保护层外表面温度不应超过 50℃。对于个别不宜保温的设备和管道，其外表面温度低于 60℃(防止烫伤运行维护人员的温度界限)时可以不保温。 二、当散热损失导致年运行费用增加时，必须从节能和经济的角度进行保温设计，保温厚度按年最小费用法确定。 三、当需要限制介质在输送过程中的温度降，以满足防堵、防冻、防结露及其他工艺要求时，必须从控制介质温度的角度进行保温设计。 第 1.0.3 条 对于不保温的设备、管道及其附件(包括支吊架)，为了防腐和便于识别，应进行外部油漆。管道保温结构的外表面，为便于识别起见，应涂刷介质名称、表示介质性质的色环和表示介质流向的箭头。设备保温结构的外表面，只涂刷设备的名称，不必大面积涂刷油漆。 第 1.0.4 条 保温设计应按照《火力发电厂热力设备和管道保温材料技术条件与检验方法》和《电力建设施工及验收技术规范(锅炉机组篇)》第九章的规定，对保温材料的制造和施工提出要求。 第二章 保 温 厚 度 第 2 .0 .1 条 保温经济厚度按年最小费用法计算确定，计算程序见附录一。介质在给定条件下输送时，设备和管道的保温厚度按热平衡方法计算；为保证良好的工作环境和防止烫伤运行人员，设备和管道的保温厚度按给定的表面温度计算。 ...
