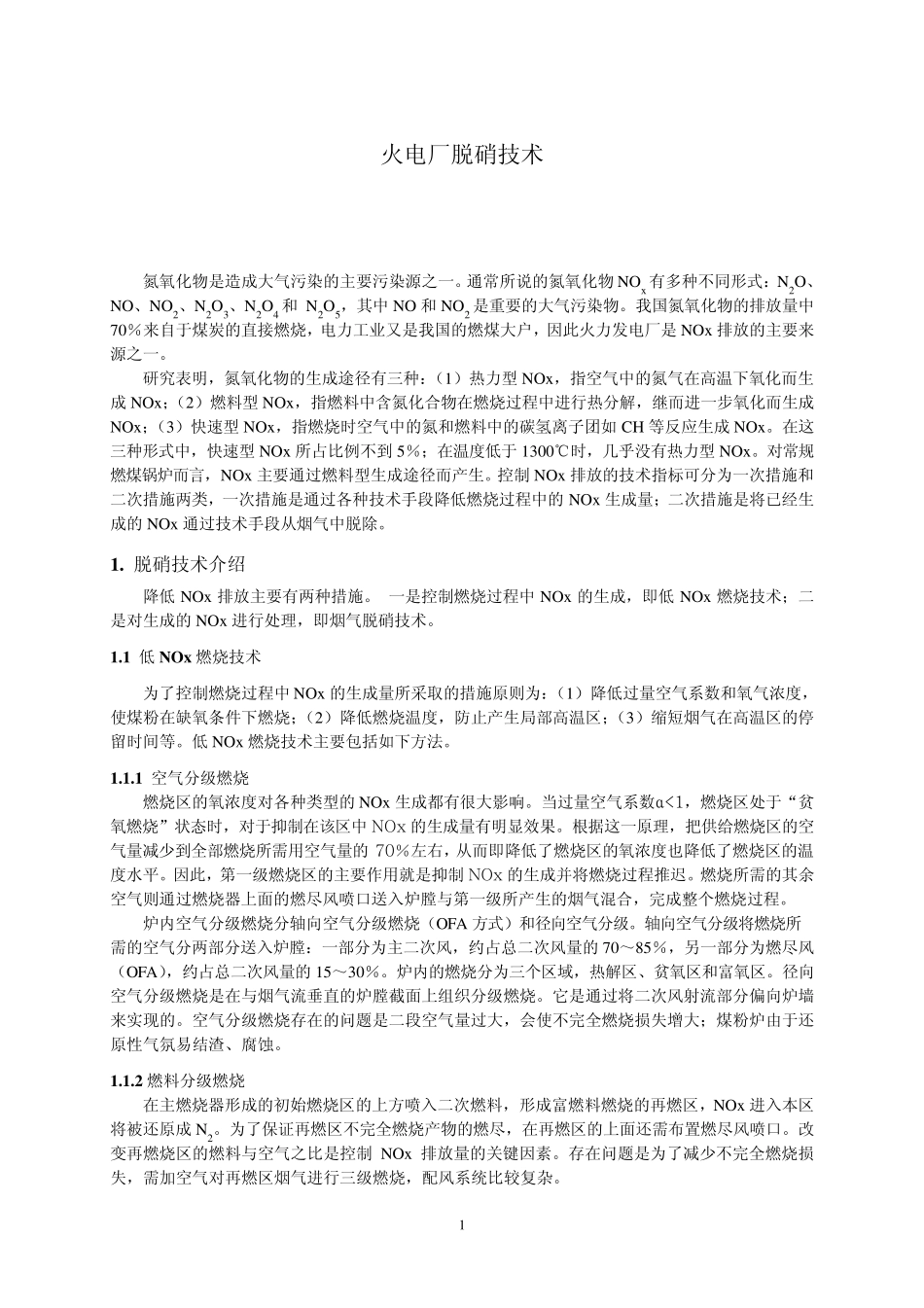

1 火电厂脱硝技术 氮氧化物是造成大气污染的主要污染源之一。通常所说的氮氧化物 NOx有多种不同形式：N2O、NO、NO2、N2O3、N2O4 和 N2O5，其中 NO 和 NO2 是重要的大气污染物。我国氮氧化物的排放量中70％来自于煤炭的直接燃烧，电力工业又是我国的燃煤大户，因此火力发电厂是 NOx排放的主要来源之一。 研究表明，氮氧化物的生成途径有三种：（1）热力型 NOx，指空气中的氮气在高温下氧化而生成 NOx；（2）燃料型 NOx，指燃料中含氮化合物在燃烧过程中进行热分解，继而进一步氧化而生成NOx；（3）快速型 NOx，指燃烧时空气中的氮和燃料中的碳氢离子团如 CH 等反应生成 NOx。在这三种形式中，快速型 NOx所占比例不到 5％；在温度低于 1300℃时，几乎没有热力型 NOx。对常规燃煤锅炉而言，NOx主要通过燃料型生成途径而产生。控制 NOx排放的技术指标可分为一次措施和二次措施两类，一次措施是通过各种技术手段降低燃烧过程中的 NOx生成量；二次措施是将已经生成的 NOx通过技术手段从烟气中脱除。 1. 脱硝技术介绍 降低 NOx排放主要有两种措施。 一是控制燃烧过程中 NOx的生成，即低 NOx燃烧技术；二是对生成的 NOx进行处理，即烟气脱硝技术。 1.1 低 NOx燃烧技术 为了控制燃烧过程中 NOx的生成量所采取的措施原则为：（1）降低过量空气系数和氧气浓度，使煤粉在缺氧条件下燃烧；（2）降低燃烧温度，防止产生局部高温区；（3）缩短烟气在高温区的停留时间等。低 NOx燃烧技术主要包括如下方法。 1.1.1 空气分级燃烧 燃烧区的氧浓度对各种类型的 NOx生成都有很大影响。当过量空气系数α<1，燃烧区处于“贫氧燃烧”状态时，对于抑制在该区中 NOx 的生成量有明显效果。根据这一原理，把供给燃烧区的空气量减少到全部燃烧所需用空气量的 70％左右，从而即降低了燃烧区的氧浓度也降低了燃烧区的温度水平。因此，第一级燃烧区的主要作用就是抑制 NOx 的生成并将燃烧过程推迟。燃烧所需的其余空气则通过燃烧器上面的燃尽风喷口送入炉膛与第一级所产生的烟气混合，完成整个燃烧过程。 炉内空气分级燃烧分轴向空气分级燃烧（OFA 方式）和径向空气分级。轴向空气分级将燃烧所需的空气分两部分送入炉膛：一部分为主二次风，约占总二次风量的 70～85％，另一部分为燃尽风（OFA），约占总二次风量的 15～30％。炉内的燃烧分为三个区域，热解区、贫氧区和富氧区。径向空气分级燃烧是在与烟气流垂直的炉膛截面上组...
