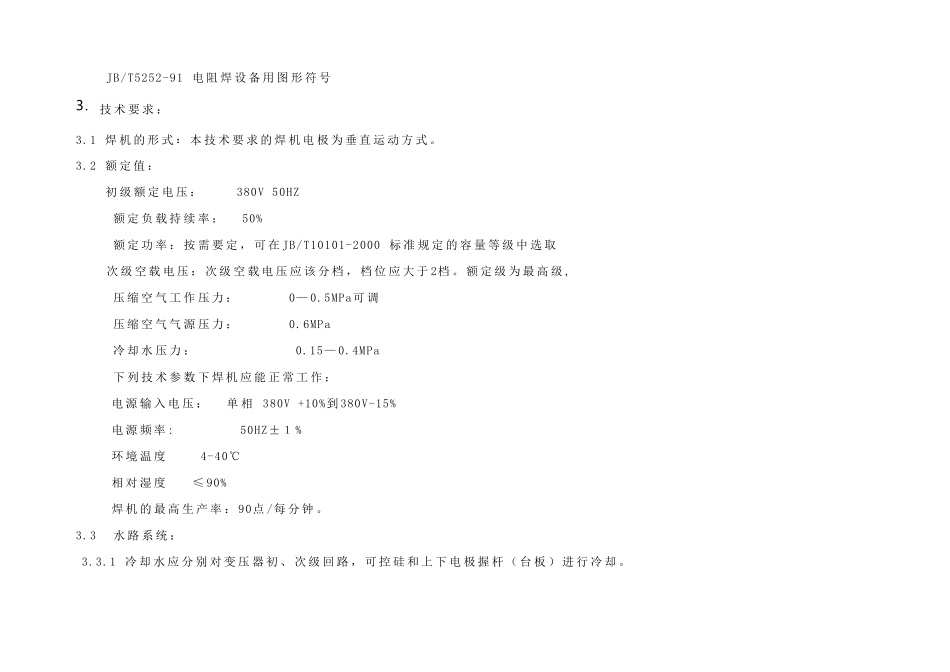

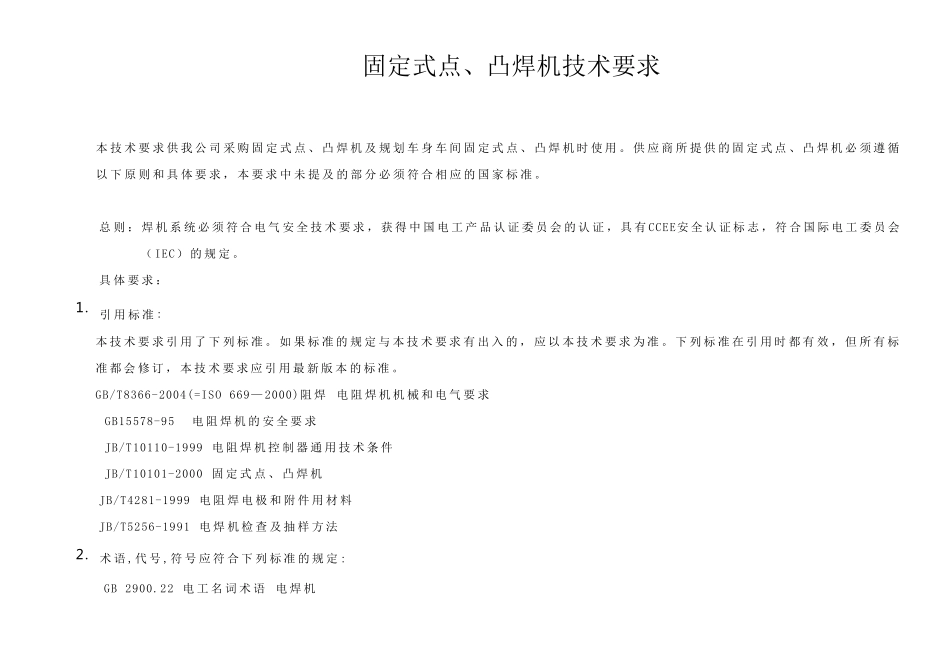

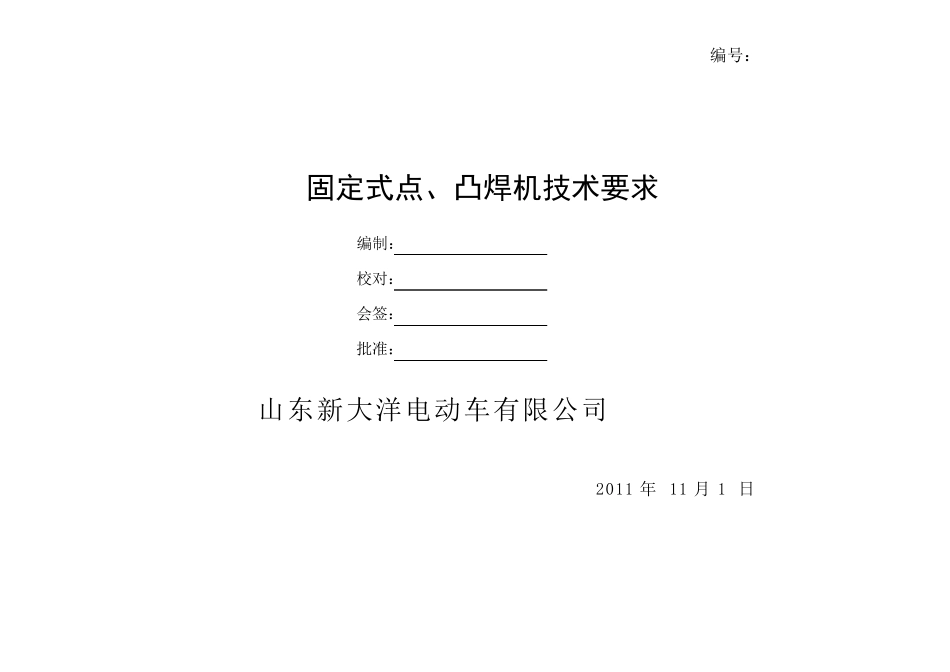

编号： 固定式点、凸焊机技术要求 编制： 校对： 会签： 批准： 山东新大洋电动车有限公司 2011 年 11 月 1 日 固定式点、凸焊机技术要求 本技术要求供我公司采购固定式点、凸焊机及规划车身车间固定式点、凸焊机时使用。供应商所提供的固定式点、凸焊机必须遵循以下原则和具体要求，本要求中未提及的部分必须符合相应的国家标准。 总则：焊机系统必须符合电气安全技术要求，获得中国电工产品认证委员会的认证，具有CCEE安全认证标志，符合国际电工委员会（IEC）的规定。 具体要求： 1. 引用标准: 本技术要求引用了下列标准。如果标准的规定与本技术要求有出入的，应以本技术要求为准。下列标准在引用时都有效，但所有标准都会修订，本技术要求应引用最新版本的标准。 GB/T8366-2004(=ISO 669— 2000)阻 焊 电阻 焊机机械 和电气要求 GB15578-95 电阻 焊机的安全要求 JB/T10110-1999 电阻 焊机控 制 器 通 用技术条 件 JB/T10101-2000 固定式点、凸焊机 JB/T4281-1999 电阻 焊电极 和附 件 用材 料 JB/T5256-1991 电焊机检 查 及抽 样 方 法 2. 术语 ,代 号 ,符号 应符合下列标准的规定: GB 2900.22 电工名 词 术语 电焊机 JB/T5252-91 电阻焊设备用图形符号 3 . 技术要求： 3.1 焊机的形式：本技术要求的焊机电极为垂直运动方式。 3.2 额定值： 初级额定电压： 380V 50HZ 额定负载持续率： 50% 额定功率：按需要定，可在JB/T10101-2000 标准规定的容量等级中选取 次级空载电压：次级空载电压应该分档，档位应大于2档。额定级为最高级, 压缩空气工作压力： 0—0.5MPa可调 压缩空气气源压力： 0.6MPa 冷却水压力： 0.15—0.4MPa 下列技术参数下焊机应能正常工作： 电源输入电压： 单相 380V +10%到380V-15% 电源频率: 50HZ±１ % 环 境 温 度 4-40℃ 相对 湿 度 ≤ 90% 焊机的最高生 产 率：90点 /每 分钟 。 3.3 水路 系 统 ： 3.3.1 冷却水应分别 对 变 压器 初、 次级回 路 ，可控 硅 和 上 下电极握 杆 （ 台 板 ） 进 行 冷却。 3.3.2 进 /回 水 回 路 采 用 封 闭 式 。 进 /回 水 回 路 各 有 相 应 的 分 水 器 ， 主 管 道 有 相 应 的 管 接 头 和 阀 门 以 便 排 污 和 维 修 。 在 水 路 系 统 中 有 显示 冷 却 水 流 动 ...
