烟气换热GGH说明书VIP免费

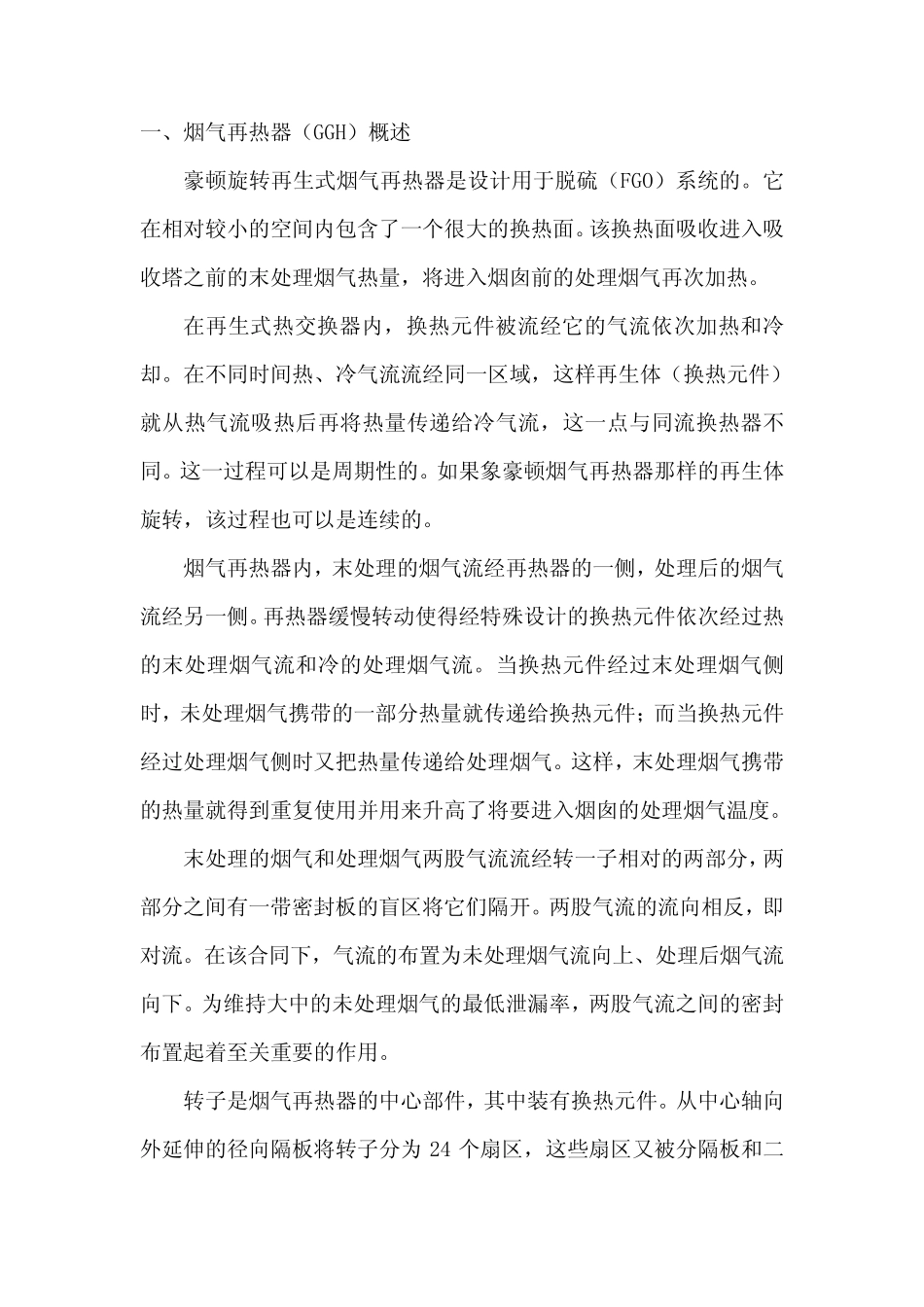

烟气换热GGH说明书_第1页
1/33

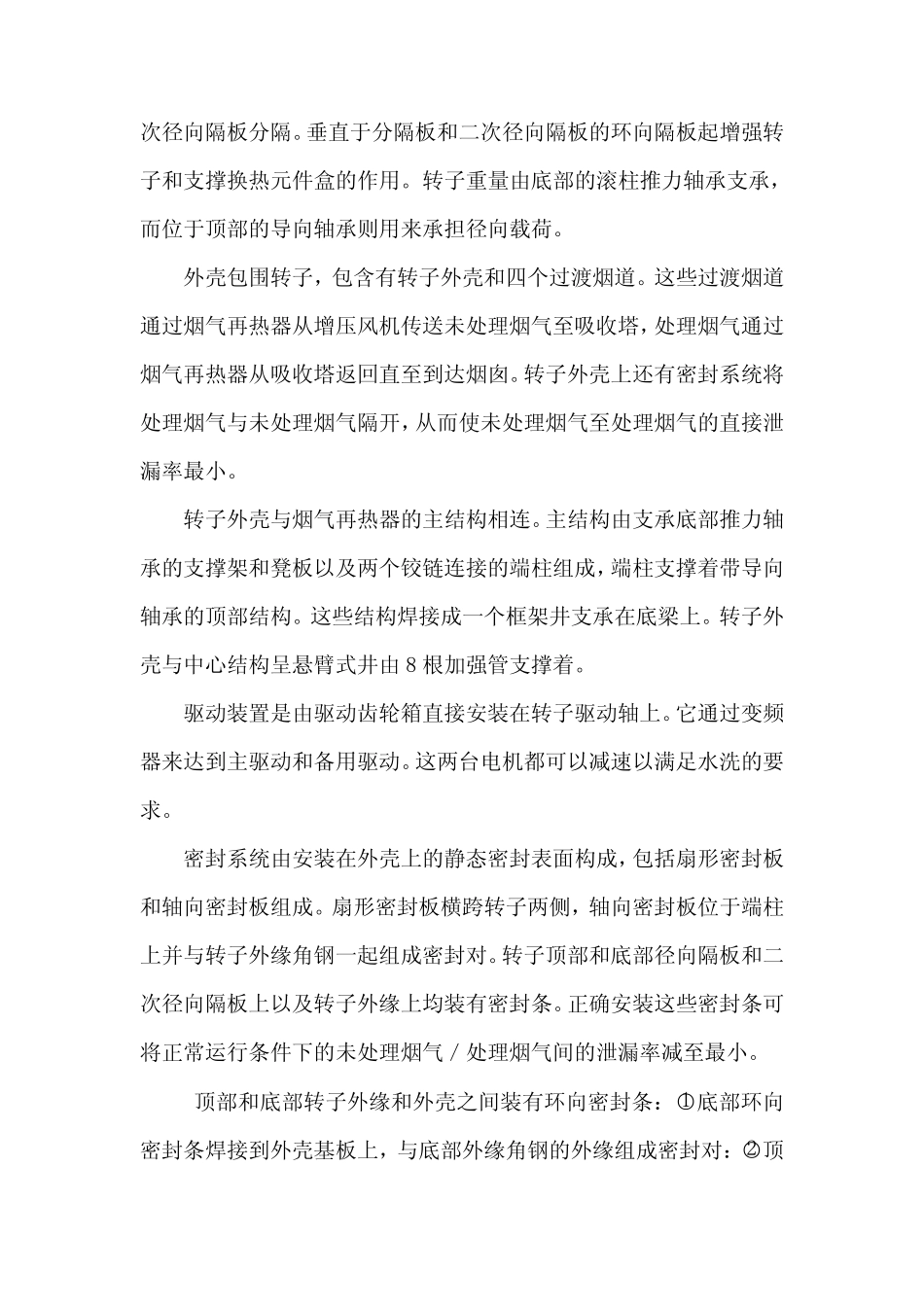

烟气换热GGH说明书_第2页
2/33

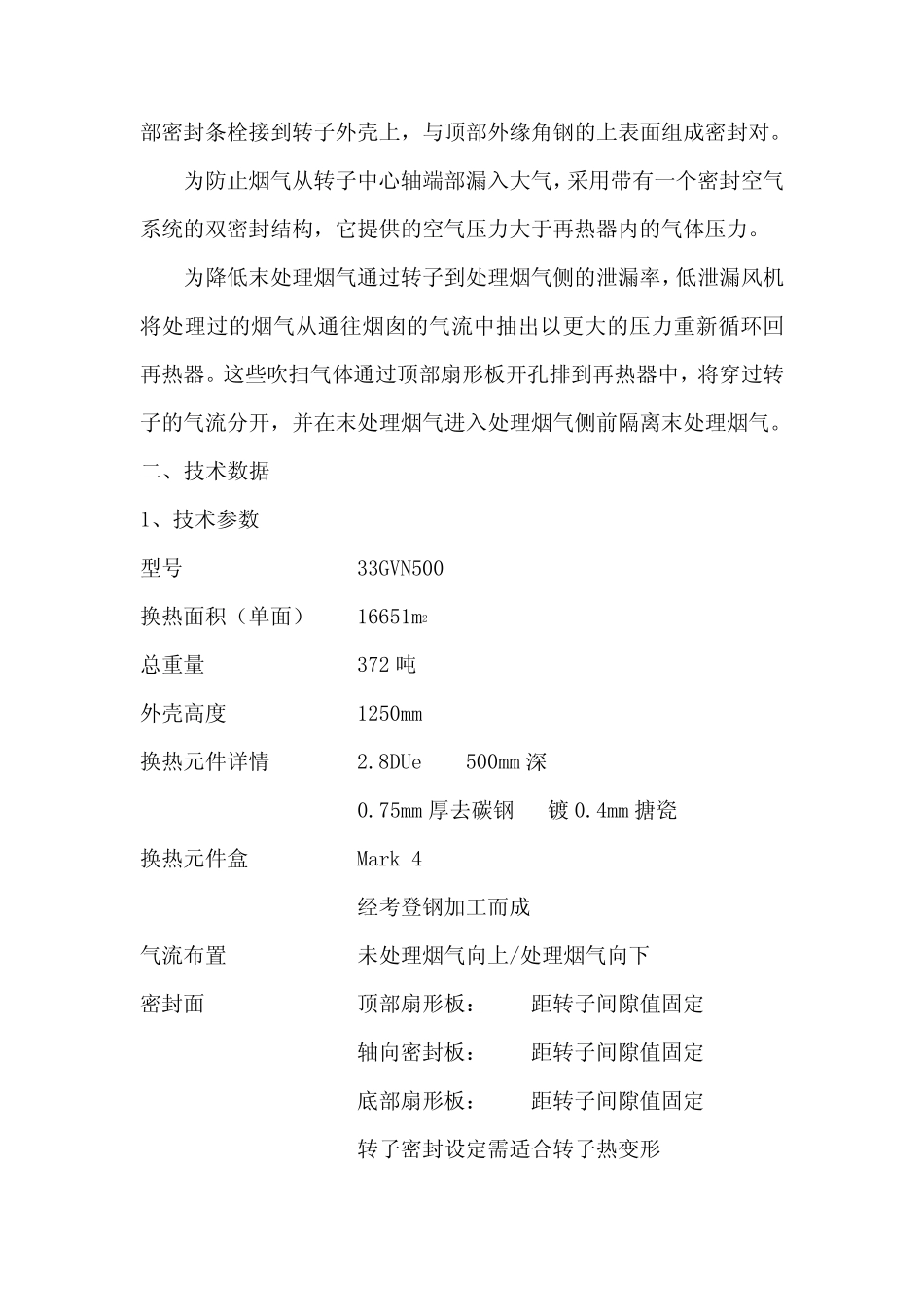

烟气换热GGH说明书_第3页
3/33
一、烟气再热器(GGH)概述 豪顿旋转再生式烟气再热器是设计用于脱硫(FGO)系统的。它在相对较小的空间内包含了一个很大的换热面。该换热面吸收进入吸收塔之前的末处理烟气热量,将进入烟囱前的处理烟气再次加热。 在再生式热交换器内,换热元件被流经它的气流依次加热和冷却。在不同时间热、冷气流流经同一区域,这样再生体(换热元件)就从热气流吸热后再将热量传递给冷气流,这一点与同流换热器不同。这一过程可以是周期性的。如果象豪顿烟气再热器那样的再生体旋转,该过程也可以是连续的。 烟气再热器内,末处理的烟气流经再热器的一侧,处理后的烟气流经另一侧。再热器缓慢转动使得经特殊设计的换热元件依次经过热的末处理烟气流和冷的处理烟气流。当换热元件经过末处理烟气侧时,未处理烟气携带的一部分热量就传递给换热元件;而当换热元件经过处理烟气侧时又把热量传递给处理烟气。这样,末处理烟气携带的热量就得到重复使用并用来升高了将要进入烟囱的处理烟气温度。 末处理的烟气和处理烟气两股气流流经转一子相对的两部分,两部分之间有一带密封板的盲区将它们隔开。两股气流的流向相反,即对流。在该合同下,气流的布置为未处理烟气流向上、处理后烟气流向下。为维持大中的未处理烟气的最低泄漏率,两股气流之间的密封布置起着 至 关 重要的作 用。 转子是烟气再热器的中心 部件,其 中装 有换热元件。从中心 轴 向外 延 伸 的径 向隔板将转子分为24 个扇 区,这些 扇 区又被分隔板和二次 径 向 隔 板 分 隔 。 垂 直 于 分 隔 板 和 二 次 径 向 隔 板 的 环 向 隔 板 起 增 强 转子 和 支 撑 换 热 元 件 盒 的 作 用 。 转 子 重 量 由 底 部 的 滚 柱 推 力 轴 承 支 承 ,而 位 于 顶 部 的 导 向 轴 承 则 用 来 承 担 径 向 载 荷 。 外 壳 包 围 转 子 , 包 含 有 转 子 外 壳 和 四 个 过 渡 烟 道 。 这 些 过 渡 烟 道通 过 烟 气 再 热 器 从 增 压 风 机 传 送 未 处 理 烟 气 至 吸 收 塔 , 处 理 烟 气 通 过烟 气 再 热 器 从 吸 收 塔 返 回 直 至 到 达 烟 囱 。 转 子 外 壳 上 还 有 密 封 系 统 将处 理 烟 气 与 未 处 理 烟 气 隔 开 , 从 而 使 未 处 理 烟 气 至 处 理 烟 气 ...
