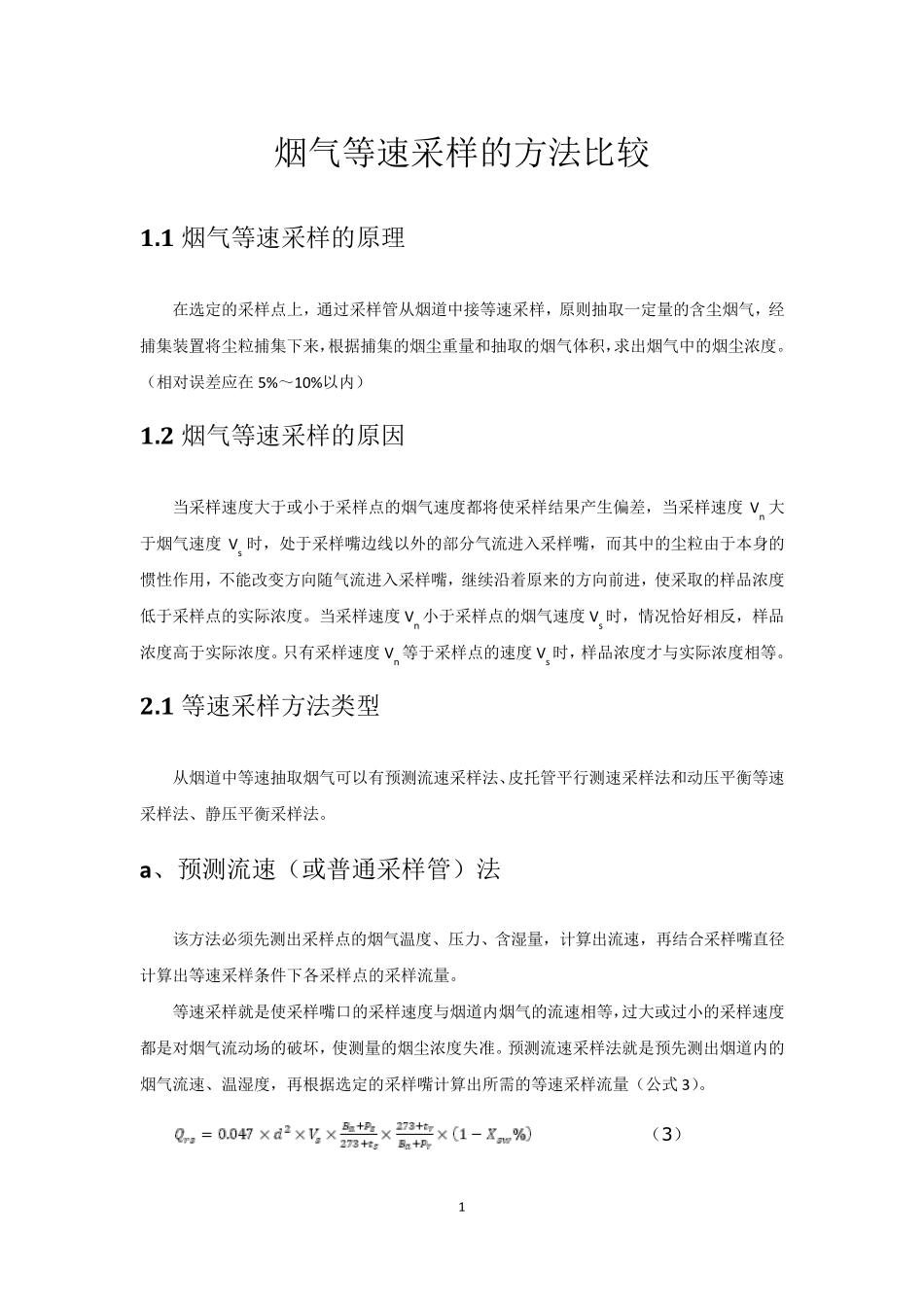

1 烟气等速采样的方法比较 1.1 烟气等速采样的原理 在选定的采样点上,通过采样管从烟道中接等速采样,原则抽取一定量的含尘烟气,经捕集装置将尘粒捕集下来,根据捕集的烟尘重量和抽取的烟气体积,求出烟气中的烟尘浓度。(相对误差应在5%~10%以内) 1.2 烟气等速采样的原因 当采样速度大于或小于采样点的烟气速度都将使采样结果产生偏差,当采样速度Vn 大于烟气速度Vs 时,处于采样嘴边线以外的部分气流进入采样嘴,而其中的尘粒由于本身的惯性作用,不能改变方向随气流进入采样嘴,继续沿着原来的方向前进,使采取的样品浓度低于采样点的实际浓度。当采样速度Vn 小于采样点的烟气速度Vs时,情况恰好相反,样品浓度高于实际浓度。只有采样速度Vn 等于采样点的速度Vs时,样品浓度才与实际浓度相等。 2.1 等速采样方法类型 从烟道中等速抽取烟气可以有预测流速采样法、皮托管平行测速采样法和动压平衡等速采样法、静压平衡采样法。 a 、预测流速(或普通采样管)法 该方法必须先测出采样点的烟气温度、压力、含湿量,计算出流速,再结合采样嘴直径计算出等速采样条件下各采样点的采样流量。 等速采样就是使采样嘴口的采样速度与烟道内烟气的流速相等,过大或过小的采样速度都是对烟气流动场的破坏,使测量的烟尘浓度失准。预测流速采样法就是预先测出烟道内的烟气流速、温湿度,再根据选定的采样嘴计算出所需的等速采样流量(公式 3)。 (3 ) 2 式中Qrs 等速采样流量 L/min d 采样嘴直径 mm Vs 烟气流速 m/s Ba 大气压强 kPa Ps 烟气静压 kPa ts 烟气温度 ℃ tr 流量计前温度 ℃ Pr 流量计前压力 kPa Xsw 含湿量 % 该法的适用条件是:在进行连采样前测定了流速,再按此流速续等速采样,因此,烟道内的流速在这一段时间内应保持不变,即烟气状态参数稳定。方法要求在采样完毕后,烟气流速与采样前相比偏差<20%,否则,视为无效结果。因此,预测流速必须是在工艺稳定、催化剂的品质和用量一定、负荷正常的条件下进行,这时测得的数据才能代表某一工况和加工量下的结果。在工艺条件波动或加工量不正常时,所测数据的代表性差。 采样装置的连接 1- 烟道;2-采样管;3—冷凝器;4-,6-温度计;5-压力计;7-干燥计 8-转子流量计;9-抽气泵;10-阀门;11-防喷冷却套;12-累计流量计 烟尘采样系统示意图 3 b、皮托管平行测速采样法 该法将采样管、s型皮托管和热电偶温度计固定在一起插入同...
