热固性和热塑性增强塑料的工艺特征VIP免费

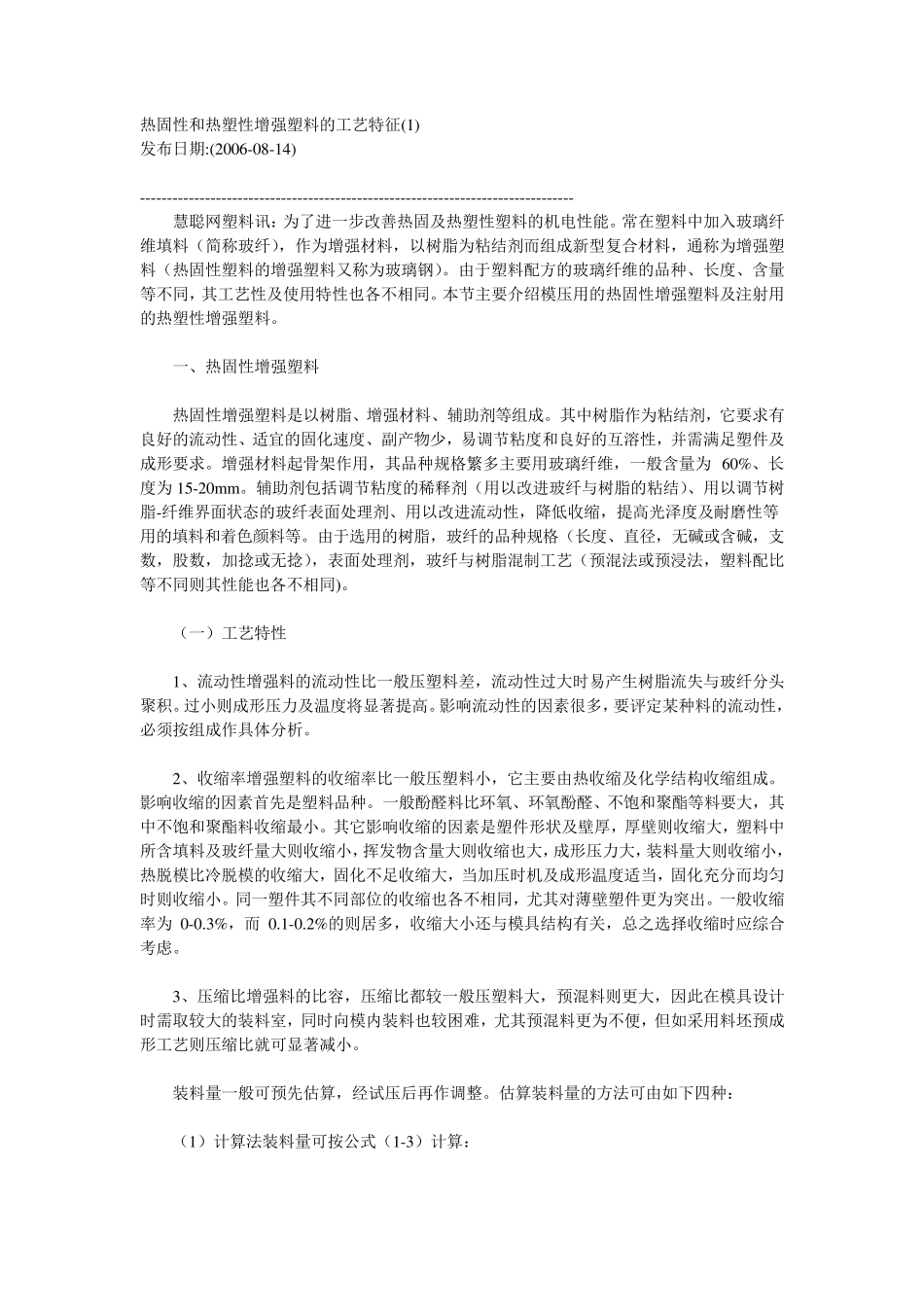

热固性和热塑性增强塑料的工艺特征(1) 发布日期:(2006-08-14) -------------------------------------------------------------------------------- 慧聪网塑料讯：为了进一步改善热固及热塑性塑料的机电性能。常在塑料中加入玻璃纤维填料（简称玻纤），作为增强材料，以树脂为粘结剂而组成新型复合材料，通称为增强塑料（热固性塑料的增强塑料又称为玻璃钢）。由于塑料配方的玻璃纤维的品种、长度、含量等不同，其工艺性及使用特性也各不相同。本节主要介绍模压用的热固性增强塑料及注射用的热塑性增强塑料。 一、热固性增强塑料 热固性增强塑料是以树脂、增强材料、辅助剂等组成。其中树脂作为粘结剂，它要求有良好的流动性、适宜的固化速度、副产物少，易调节粘度和良好的互溶性，并需满足塑件及成形要求。增强材料起骨架作用，其品种规格繁多主要用玻璃纤维，一般含量为60%、长度为15-20m m 。辅助剂包括调节粘度的稀释剂（用以改进玻纤与树脂的粘结）、用以调节树脂-纤维界面状态的玻纤表面处理剂、用以改进流动性，降低收缩，提高光泽度及耐磨性等用的填料和着色颜料等。由于选用的树脂，玻纤的品种规格（长度、直径，无碱或含碱，支数，股数，加捻或无捻），表面处理剂，玻纤与树脂混制工艺（预混法或预浸法，塑料配比等不同则其性能也各不相同)。 （一）工艺特性 1、流动性增强料的流动性比一般压塑料差，流动性过大时易产生树脂流失与玻纤分头聚积。过小则成形压力及温度将显著提高。影响流动性的因素很多，要评定某种料的流动性，必须按组成作具体分析。 2、收缩率增强塑料的收缩率比一般压塑料小，它主要由热收缩及化学结构收缩组成。影响收缩的因素首先是塑料品种。一般酚醛料比环氧、环氧酚醛、不饱和聚酯等料要大，其中不饱和聚酯料收缩最小。其它影响收缩的因素是塑件形状及壁厚，厚壁则收缩大，塑料中所含填料及玻纤量大则收缩小，挥发物含量大则收缩也大，成形压力大，装料量大则收缩小，热脱模比冷脱模的收缩大，固化不足收缩大，当加压时机及成形温度适当，固化充分而均匀时则收缩小。同一塑件其不同部位的收缩也各不相同，尤其对薄壁塑件更为突出。一般收缩率为0-0.3%，而0.1-0.2%的则居多，收缩大小还与模具结构有关，总之选择收缩时应综合考虑。 3、压缩比增强料的比容，压缩比都较一般压塑料大，预混料则更大，因此在模具设计时需取较大的装料室，同时向模内装料也较困难，尤其预混料更为不便，但如采用料坯预成...
