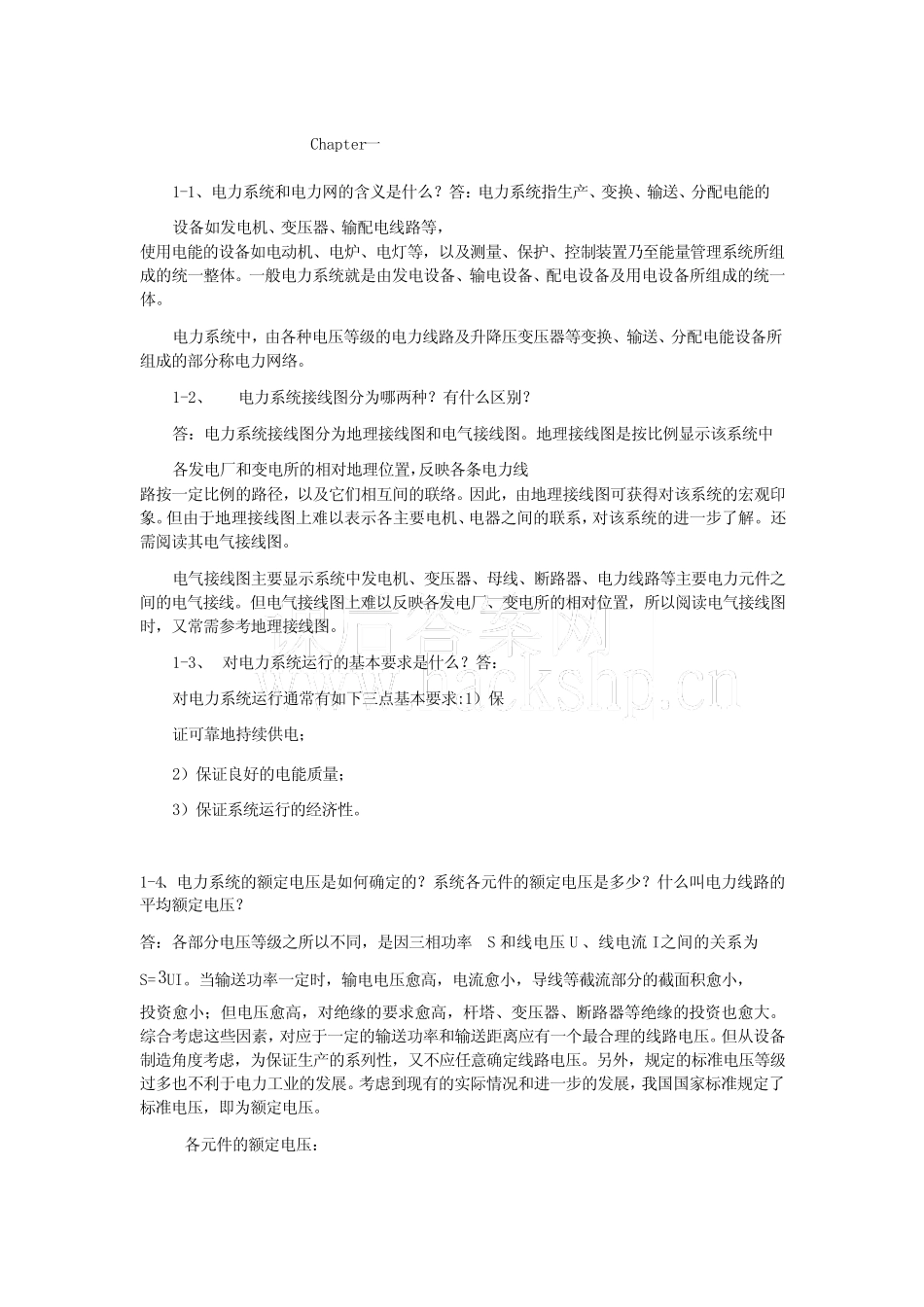

Chapter一 1-1、 电 力 系 统 和 电 力 网 的 含 义 是 什 么
答 ： 电 力 系 统 指 生 产 、 变 换 、 输 送 、 分 配 电 能 的设 备 如 发 电 机 、 变 压 器 、 输 配 电 线 路 等 ， 使 用 电 能 的 设 备 如 电 动 机 、 电 炉 、 电 灯 等 ， 以 及 测 量 、 保 护 、 控 制 装 置 乃 至 能 量 管 理 系 统 所 组成 的 统 一 整 体
一 般 电 力 系 统 就 是 由 发 电 设 备 、 输 电 设 备 、 配 电 设 备 及 用 电 设 备 所 组 成 的 统 一体
电 力 系 统 中 ， 由 各 种 电 压 等 级 的 电 力 线 路 及 升 降 压 变 压 器 等 变 换 、 输 送 、 分 配 电 能 设 备 所组 成 的 部 分 称 电 力 网 络
1-2、 电 力 系 统 接 线 图 分 为 哪 两 种
有 什 么 区 别
答 ： 电 力 系 统 接 线 图 分 为 地 理 接 线 图 和 电 气 接 线 图
地 理 接 线 图 是 按 比 例 显 示 该 系 统 中各 发 电 厂 和 变 电 所 的 相 对 地 理 位 置 ，反 映 各 条 电 力 线 路 按 一 定 比 例 的 路 径 ， 以 及 它 们 相 互 间 的 联 络
因 此 ， 由 地 理 接 线 图 可 获 得 对 该 系 统 的 宏 观 印象
但 由 于 地 理 接 线 图 上 难 以 表 示 各 主 要 电 机 、 电 器 之 间 的 联 系 ， 对 该 系 统 的 进 一 步 了 解
还需 阅读其电 气 接 线 图
电 气 接 线 图 主 要 显 示 系 统 中 发 电 机 、 变 压 器 、 母线 、 断路 器 、 电 力 线 路 等 主 要 电 力 元件
