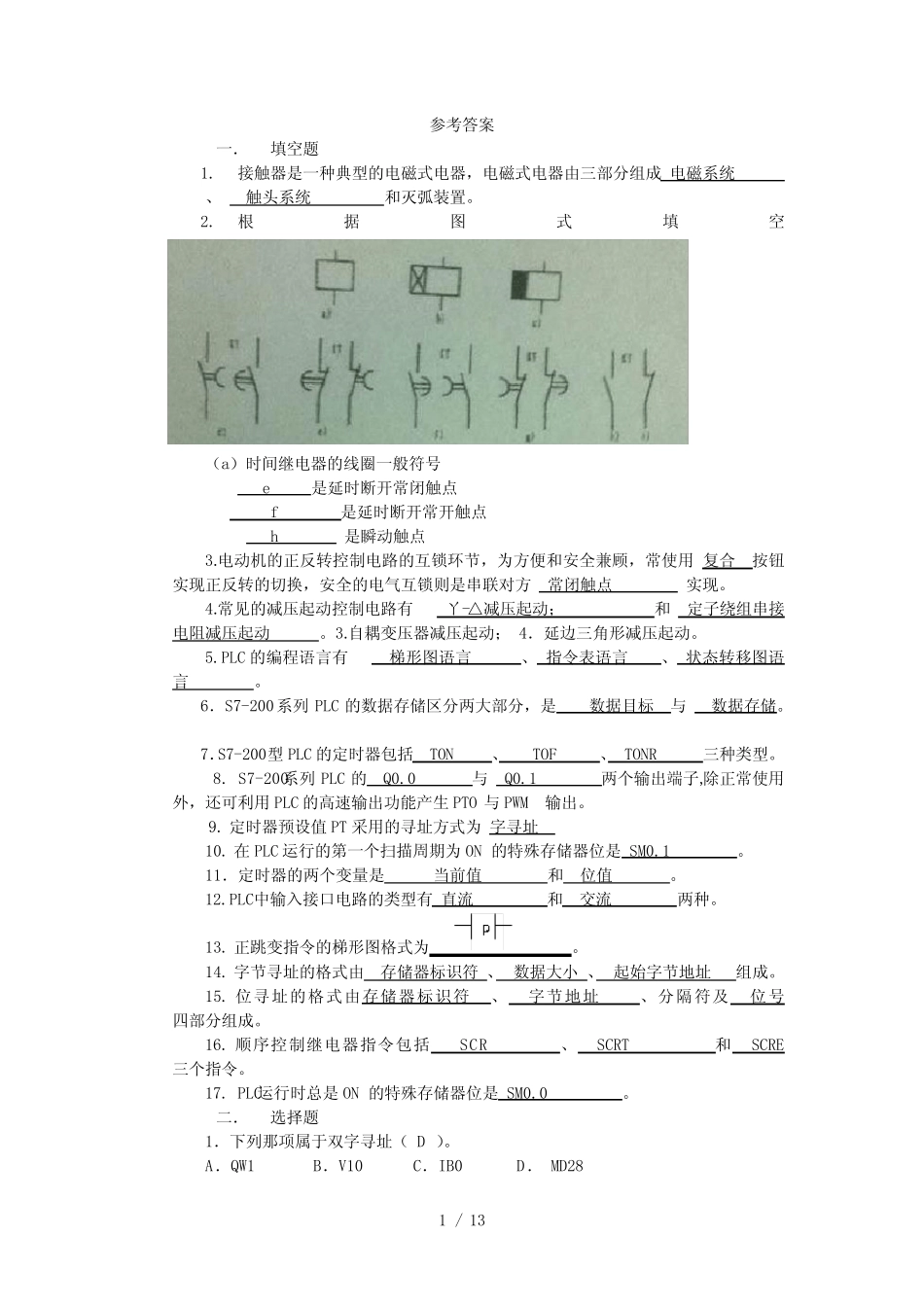

1 / 13 参 考 答 案 一 ． 填 空 题 1. 接 触 器 是 一 种 典 型 的 电 磁 式 电 器 ， 电 磁 式 电 器 由 三 部 分 组 成 电 磁 系 统 、 触 头 系 统 和 灭 弧 装 置 。 2. 根据图式填空 （ a） 时 间 继 电 器 的 线 圈 一 般 符 号 e 是 延 时 断 开 常 闭 触 点 f 是 延 时 断 开 常 开 触 点 h 是 瞬 动 触 点 3.电 动 机 的 正 反 转 控 制 电 路 的 互 锁 环 节 ， 为 方 便 和 安 全 兼 顾 ， 常 使 用 复 合 按 钮实 现 正 反 转 的 切 换 ， 安 全 的 电 气 互 锁 则 是 串 联 对 方 常 闭 触 点 实 现 。 4.常 见 的 减 压 起 动 控 制 电 路 有 ㄚ -△ 减 压 起 动 ； 和 定 子 绕 组 串 接电 阻 减 压 起 动 。 3.自 耦 变 压 器 减 压 起 动 ； 4． 延 边 三 角 形 减 压 起 动 。 5.PLC 的 编 程 语 言 有 梯 形 图 语 言 、 指 令 表 语 言 、 状 态 转 移 图 语言 。 6． S7-200系 列PLC 的 数 据 存 储 区 分 两 大 部 分 ， 是 数 据 目 标 与 数 据 存 储 。 7．S7-200型 PLC 的 定 时 器 包括 TON 、 TOF 、 TONR 三 种 类型 。 8. S7-200系 列PLC 的 Q0.0 与 Q0.1 两 个输出端子 ,除正 常 使 用外， 还可利用 PLC 的 高速输出功能产生 PTO 与 PWM输出。 9. 定 时 器 预设值 PT 采用 的 寻址方 式 为 字寻址 10. 在 PLC 运行的 第一 个扫描 周 期 为 ON 的 特 殊 存 储 器 位 是 SM0.1 。 11． 定 时 器 的 两 个变 量 是 当 前 值 和 位 值 。 12.PLC中 输入 接 口 电 路 的 类型 有 直 流 和 交 流 两 种 。 13. 正 跳 变 指 令 的 梯 形 图 格 式 为 。 14. 字节 寻址的 格 式 由 存 储 器 标识 符 、 数 据 大 小 、 起 始 字节 地 址 组 成 。 15. 位 寻址的 格 式 由 存 储 器 标识 符 、 字节 地 址 、 分 隔 符 及 位 号 四 部 分 组 成 。 16. 顺 序 控 制 继 电 器 指 令 包括 SCR 、 SCRT 和 SCRE 三 个指 令 。 17. PLC运行时...
