阳光逆变器检修手册..VIP专享VIP免费

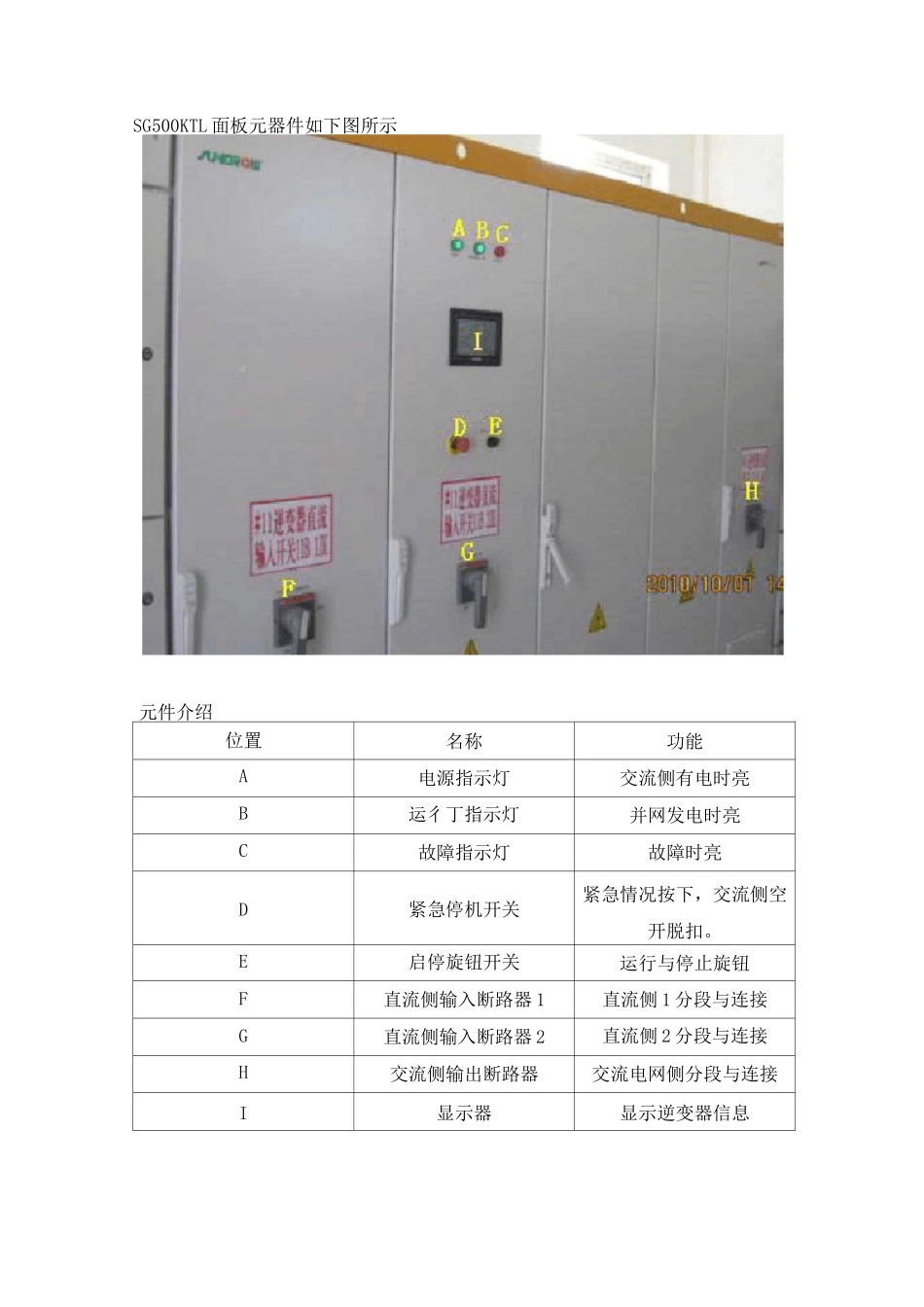

农流接融器〔负贵与电路连接与脱初（逆变母线部分〔负责将直流转换成交流歸0（直流轴入奇上三臨输入mu等信号接口:融器眠合-0uau00"匸,—,,■二■L"IIIIGBT 模將电信髒噩'.聲 ° 行 丄心节平 M 払... + 一 ^穴 1 石有」 ）卑卷二电產的觎亍丿主板+DSP 強件板〔中央栓制部含，完臨采集信粤斷处哼号控制指令猛出丿佼流侧电塔占收电兩孤盘/时的能量）右 I■■-佼流滤彼器〕ife 制电源变压器u”（提供 AV220V 电沁原）饭壤供电电源甕 i压器 丿 中广核太阳检能修光维伏护电手站册阳光逆变器一、逆变器的作用及意义并网逆变器是光伏电站中重要的电气设备，同时也是光伏发电系统中的核心设备。逆变器将光伏方阵产生的直流电（DC）逆变为三相正弦交流电（AC）,输出符合电网要求的电能。逆变器是进行能量转换的关键设备，其效率指标等电气性能参数，将直接影响电站系统发电量。逆变器满足以下要求：① 并网逆变器的功率因数和电能质量应满足电网要求。② 逆变器额定功率应满足用于海拔高度的要求，其内绝缘等电气性能满足要求。③ 逆变器使用太阳电池组件最大功率跟踪技术（MPPT）。④ 逆变器具有极性反接保护、短路保护、孤岛效应保护、过温保护、交流过流及直流过流保护、直流母线过电压保护、电网断电、电网过欠压电网过欠频、光伏阵列及逆变器本身的接地检测及保护功能等，二、逆变器的结构及技术参数公司投产及新建电站部分采用合肥阳光生产的 SG500KTL 型逆变器，其内部器件布置如下图。SG500KTL 面板元器件如下图所示元件介绍位置名称功能A电源指示灯交流侧有电时亮B运彳丁指示灯并网发电时亮C故障指示灯故障时亮D紧急停机开关紧急情况按下，交流侧空开脱扣。E启停旋钮开关运行与停止旋钮F直流侧输入断路器 1直流侧 1 分段与连接G直流侧输入断路器 2直流侧 2 分段与连接H交流侧输出断路器交流电网侧分段与连接I显示器显示逆变器信息以敦煌光伏电站为例，逆变器主要技术参数如下表所示。序号名称参数—一逆变器基本技术参数1型式及型号SG500KTL2最大功率跟踪电压范围450V-820V3最大效率98.7%4欧洲效率98.5%5最大交流输出功率500kw6最大直流输入功率550kw7交流输出电压270V8最大直流输入电压900V9满载运仃最咼海拔3000m10输入额定电流1200A11直流电压纹波<2%12电流谐波含量<3%13排风量上 6000m3/h14夜间自耗电V100W15噪声<65(dB)16测量精度1三、逆变器投运前的运维1、逆变器投运前的本体检查检查所有紧固件、连接件是...
