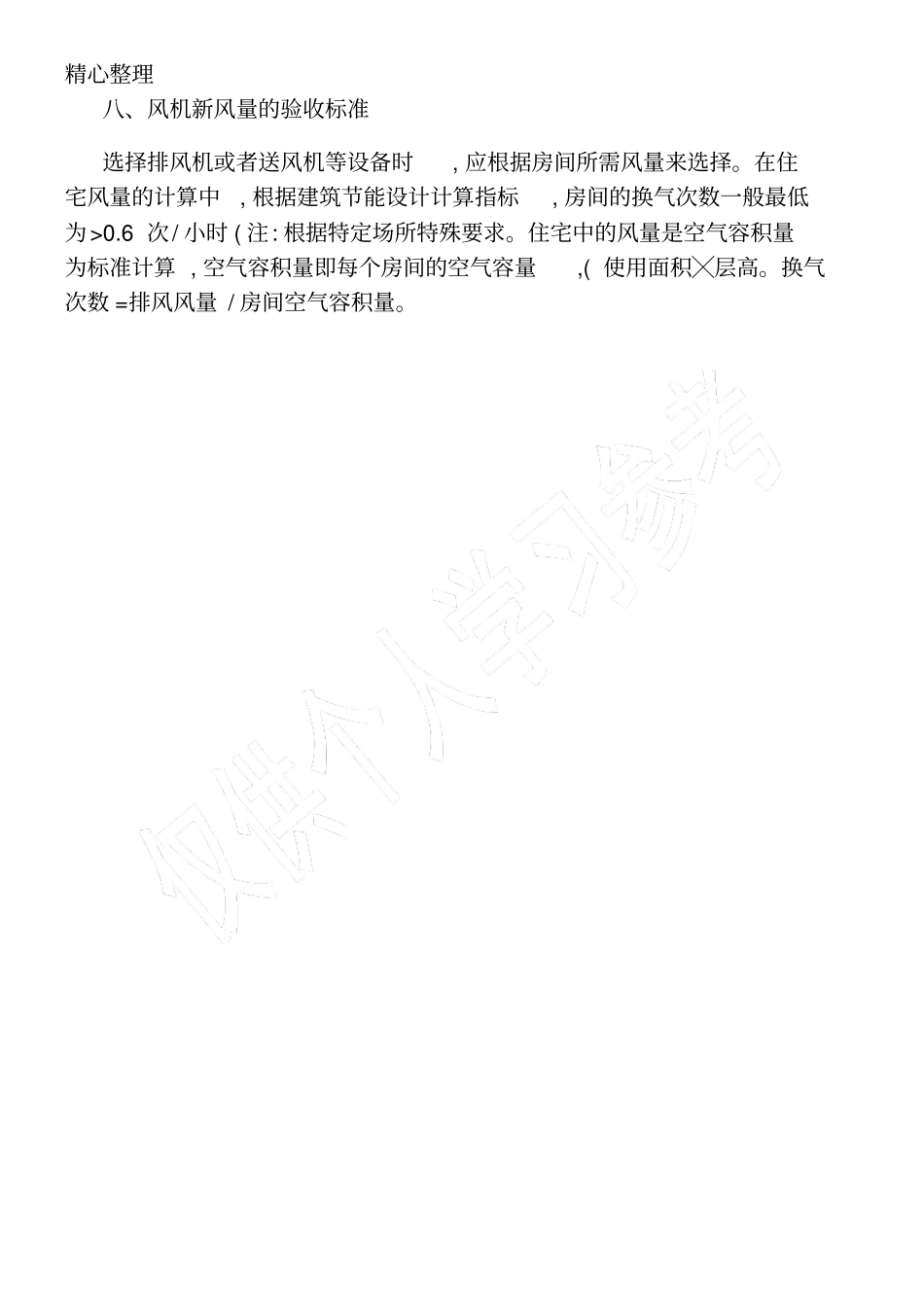

精心整理新风系统验收标准一、 AFV系列新风机的安装和验收1、风机的位置 : 位于设备阳台、卫生间吊顶的上方或者根据现场能灵活安排不影响机器性能的位置, 风机安装时用膨胀螺栓加专用角钢支架固定, 安装应该平稳 , 牢固。2、风机安装位置应考虑交房后业主装修的要求, 不要低于吊顶的高度。3、甲方应在主机下方吊顶处预留与机器尺寸合适大小维修孔。二、水平管道的安装及验收1、水平管道的安装应按设计要求进行, 必须尽量保持平直, 风机与 PVC管之间用金属软管连接, 连接处要用抱箍抱紧。风管安装时应尽量拉直并保持水平 , 同时风管要用支吊架固定。横管φ 160 管道支架间距≤1800mm,横管 φ 110 管道支架间距≤ 1500mm2、弯头和转向件的安装应避免形成大角度, 目的是减少气流的阻力。3、PVC管道的切割要保持平直或成直角。所有粗糙的边缘需用刀或是沙皮纸磨光。4、PVC管道的溶剂胶合实质就是将配件和管道粘合。化学反应将会使分子相结合 , 从而使它们相互连接, 密而不漏。在粘合前, 所有管道接头必须保持清洁干净。三、立管的安装及验收安装立管时按设计要求进行, 管道安装时应尽可能保持垂直, 通常情况下下管道安装在管道井内。管道到位后, 用抱箍抱紧 , 抱箍间距≤1800mm。四、打孔及验收精心整理1、孔的位置及尺寸严格按照要求施工。2、孔所开的位置应该符合图纸管路走向的设计, 如需更改应征得甲方的同意 , 并和设计师商量。3、外墙开孔时不要破坏主体结构。五、墙式进风口的验收验收1. 风口的位置、大小和个数要安装正确, 风口与墙面安装紧密, 并安装管套 , 符合图纸的设计。2. 新风孔的开取要尽量做到少破坏墙体并做到安装的美观。六、排风口的验收验收1. 排风口预留孔位置要和用户协商而定。2. 排风口处的风管要预留的足够长并且与地面垂直, 便于排风口的安装。3. 排风口安装在墙面或一些比较狭窄的地方时要预留好足够的位置安装风口。4. 风口流量控制 : 根据采暖通风与空气调节设计规范(GB50019-2003 验收。七、风机电源及开关的安装及验收1 风机开关的安装应严格按照风机说明书进行安装。开/ 关、大 / 小档切换正常 .2. 电源线 ( 一根火线 , 一根零线 , 一根接地线送到主机位置, 零线地线接主机 , 火线进开关 , 然后分高低挡接主机。精心整理八、风机新风量的验收标准选择排风机或者送风机等设备时, 应根据房间所需风量来选择。在住宅风量的计算中, 根据建筑节能设计...
