施工工程墙体剔槽技术交底标准交底VIP免费

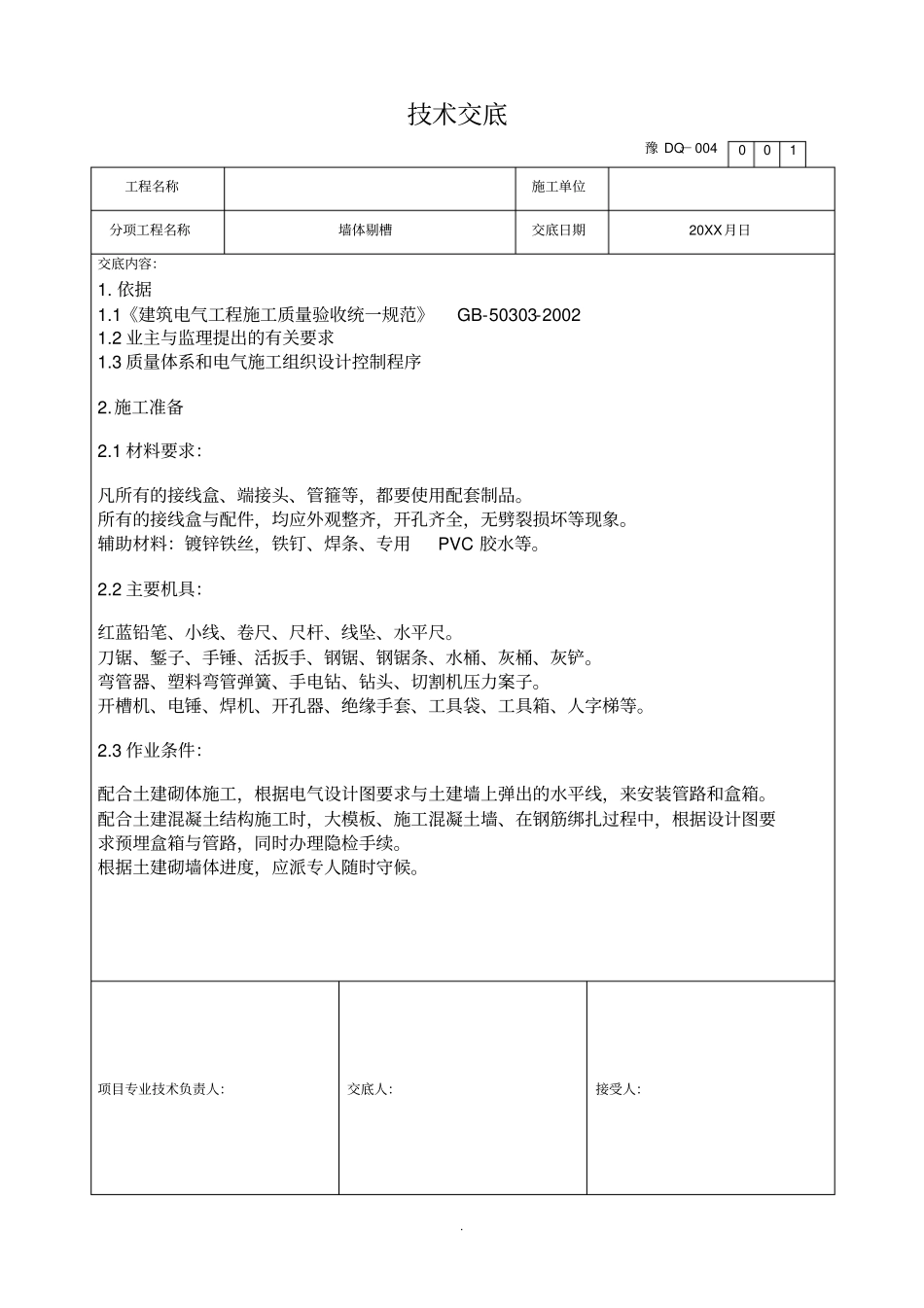

.技术交底0 0 1 工程名称施工单位分项工程名称墙体剔槽交底日期20XX月日交底内容：1. 依据1.1《建筑电气工程施工质量验收统一规范》GB-50303-20021.2 业主与监理提出的有关要求1.3 质量体系和电气施工组织设计控制程序2.施工准备2.1 材料要求：凡所有的接线盒、端接头、管箍等，都要使用配套制品。所有的接线盒与配件，均应外观整齐，开孔齐全，无劈裂损坏等现象。辅助材料：镀锌铁丝，铁钉、焊条、专用PVC 胶水等。2.2 主要机具：红蓝铅笔、小线、卷尺、尺杆、线坠、水平尺。刀锯、錾子、手锤、活扳手、钢锯、钢锯条、水桶、灰桶、灰铲。弯管器、塑料弯管弹簧、手电钻、钻头、切割机压力案子。开槽机、电锤、焊机、开孔器、绝缘手套、工具袋、工具箱、人字梯等。2.3 作业条件：配合土建砌体施工，根据电气设计图要求与土建墙上弹出的水平线，来安装管路和盒箱。配合土建混凝土结构施工时，大模板、施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋盒箱与管路，同时办理隐检手续。根据土建砌墙体进度，应派专人随时守候。项目专业技术负责人：交底人：接受人：豫 DQ－004.河南省建设工程质量监督总站监制技术交底0 0 2 工程名称施工单位XX 分项工程名称墙体剔槽交底日期20XX月日交底内容：3.操作工艺3.1 工艺流程：弹线定位→墙体开槽→加工弯管→管子敷设→配管固定→盒箱修补→扫管穿带线3.2 弹线定位：加气砼墙体砌筑完毕后， 应根据图纸和规范要求准确找出位置，进行测量后弹出水平墨线，标出盒的具体位置标高。3.3 墙体开槽：根据已弹好的线，采用切割机割深度为管直径+1.5 厘米，宽度确定为管直径+2.0 厘米，如是多根并排敷设，宽度为N《根数》×《管直径》 +3.0 厘米，开槽机、切割机切割后，在用扁錾子剔除。位置切割应在已确定的位置处根据所下盒的尺寸进行切割，盒的四周间隙确定为盒体尺寸+2 厘米，以便于封实，盒口应高出毛墙厘米，盒四周用砂浆粉宽1.0 厘米护坡。3.33 线槽处理方案〔1〕、宽为 30mm 的线槽：采用 1：2.5 水泥砂浆抹平。〔2〕、宽为 50mm~100mm 的线槽：线管固定后，采用钢板网加固，后用1：2.5 水泥砂浆抹平。〔3〕、线槽深度每 30~50mm 分两次抹灰。线槽深度50mm 以上的，采用 豆土混凝土 填充后，用 1：2.5 水泥砂浆抹平。〔4〕、线管外壁与抹灰完成面间距不小于15mm。3.34 配电箱处理方案〔1〕、所剔凿部位根据洞口大小处理，超出配电箱外围尺寸100~150mm之间，采用...
