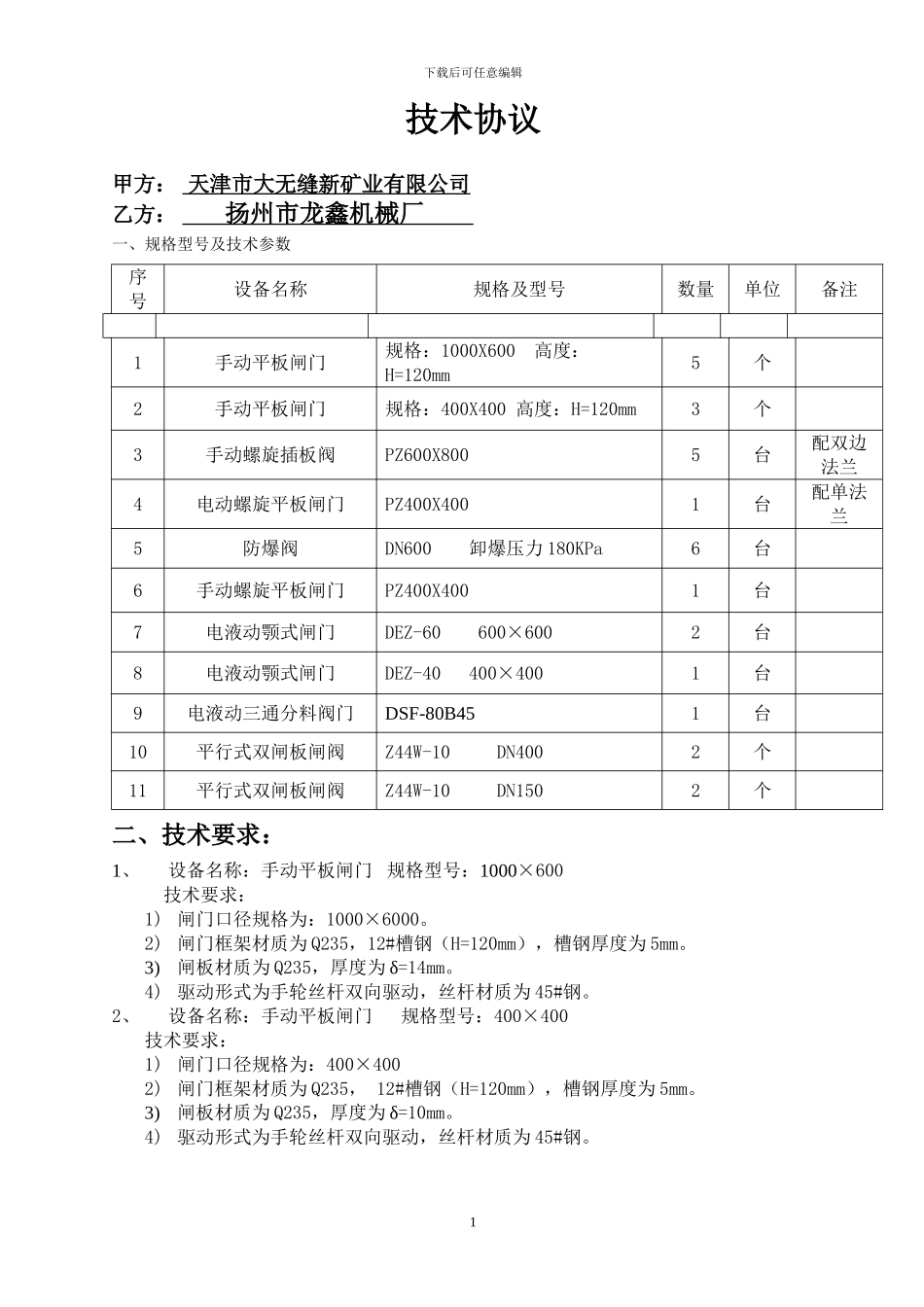

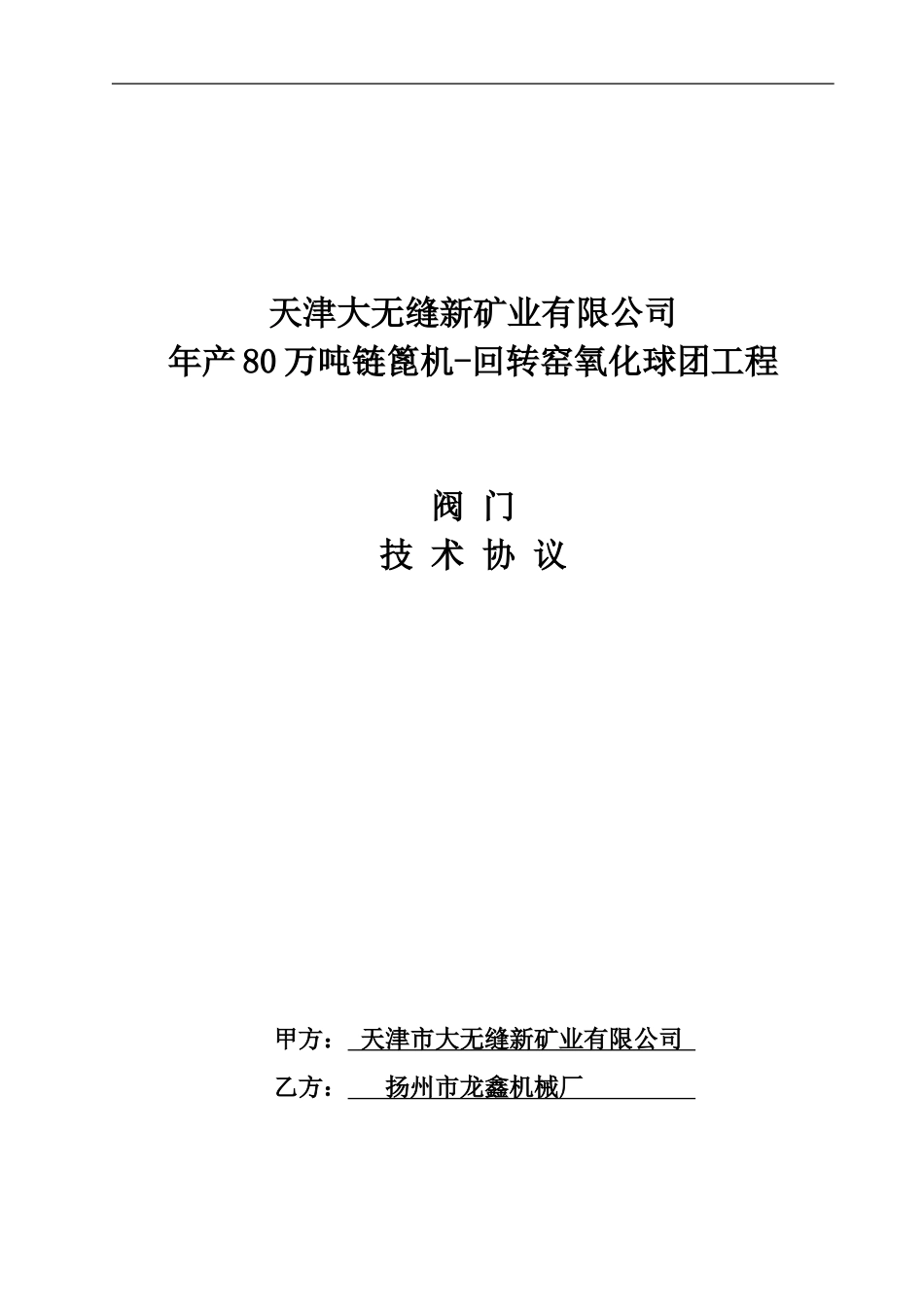

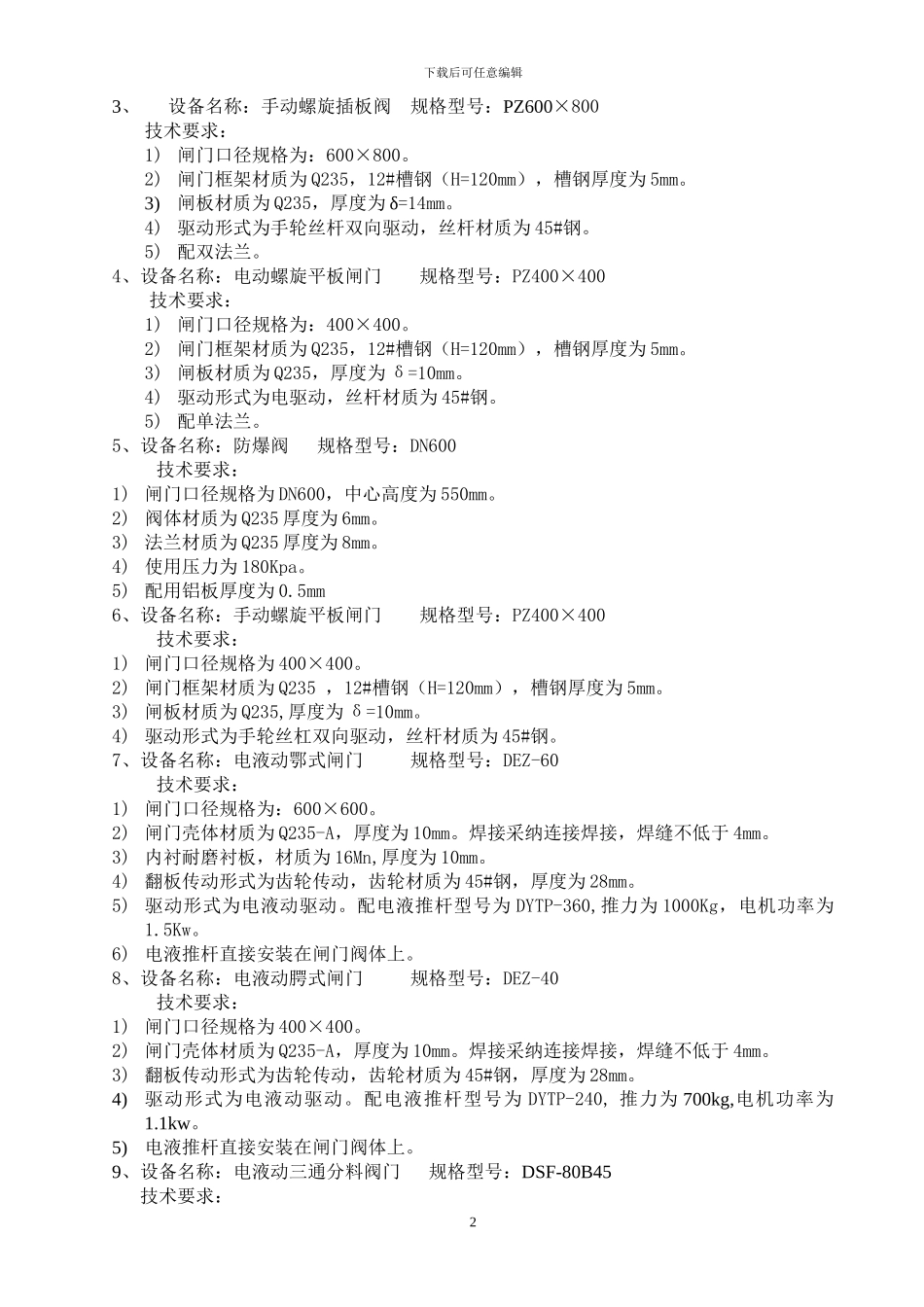

天津大无缝新矿业有限公司年产 80 万吨链篦机-回转窑氧化球团工程阀 门技 术 协 议 甲方： 天津市大无缝新矿业有限公司 乙方： 扬州市龙鑫机械厂 下载后可任意编辑技术协议 甲方： 天津市大无缝新矿业有限公司 乙方： 扬州市龙鑫机械厂 一、规格型号及技术参数序号设备名称规格及型号数量单位备注 1手动平板闸门规格：1000X600 高度：H=120mm5个 2手动平板闸门规格：400X400 高度：H=120mm3个 3手动螺旋插板阀PZ600X8005台配双边法兰4电动螺旋平板闸门PZ400X4001台配单法兰5防爆阀DN600 卸爆压力 180KPa6台 6手动螺旋平板闸门PZ400X4001台 7电液动颚式闸门DEZ-60 600×6002台 8电液动颚式闸门DEZ-40 400×4001台 9电液动三通分料阀门DSF-80B451台 10平行式双闸板闸阀Z44W-10 DN4002个 11平行式双闸板闸阀Z44W-10 DN1502个 二、技术要求：1、设备名称：手动平板闸门 规格型号：1000×600技术要求：1) 闸门口径规格为：1000×6000。2) 闸门框架材质为 Q235，12#槽钢（H=120mm），槽钢厚度为 5mm。3)闸板材质为 Q235，厚度为 δ=14mm。4) 驱动形式为手轮丝杆双向驱动，丝杆材质为 45#钢。2、设备名称：手动平板闸门 规格型号：400×400技术要求：1) 闸门口径规格为：400×4002) 闸门框架材质为 Q235， 12#槽钢（H=120mm），槽钢厚度为 5mm。3)闸板材质为 Q235，厚度为 δ=10mm。4) 驱动形式为手轮丝杆双向驱动，丝杆材质为 45#钢。1下载后可任意编辑3、设备名称：手动螺旋插板阀 规格型号：PZ600×800技术要求：1) 闸门口径规格为：600×800。2) 闸门框架材质为 Q235，12#槽钢（H=120mm），槽钢厚度为 5mm。3)闸板材质为 Q235，厚度为 δ=14mm。4) 驱动形式为手轮丝杆双向驱动，丝杆材质为 45#钢。5) 配双法兰。4、设备名称：电动螺旋平板闸门 规格型号：PZ400×400技术要求：1) 闸门口径规格为：400×400。2) 闸门框架材质为 Q235，12#槽钢（H=120mm），槽钢厚度为 5mm。3) 闸板材质为 Q235，厚度为 δ=10mm。4) 驱动形式为电驱动，丝杆材质为 45#钢。5) 配单法兰。5、设备名称：防爆阀 规格型号：DN600技术要求：1) 闸门口径规格为 DN600，中心高度为 550mm。2) 阀体材质为 Q235 厚度为 6mm。3) 法兰材质为 Q235 厚度为 8mm。4) 使用压力为 180Kpa。5) 配用铝板厚度为 0.5mm6、设备名称：手动螺旋平板闸门 规格型号：PZ400×400技术要求：1) 闸门口径...
