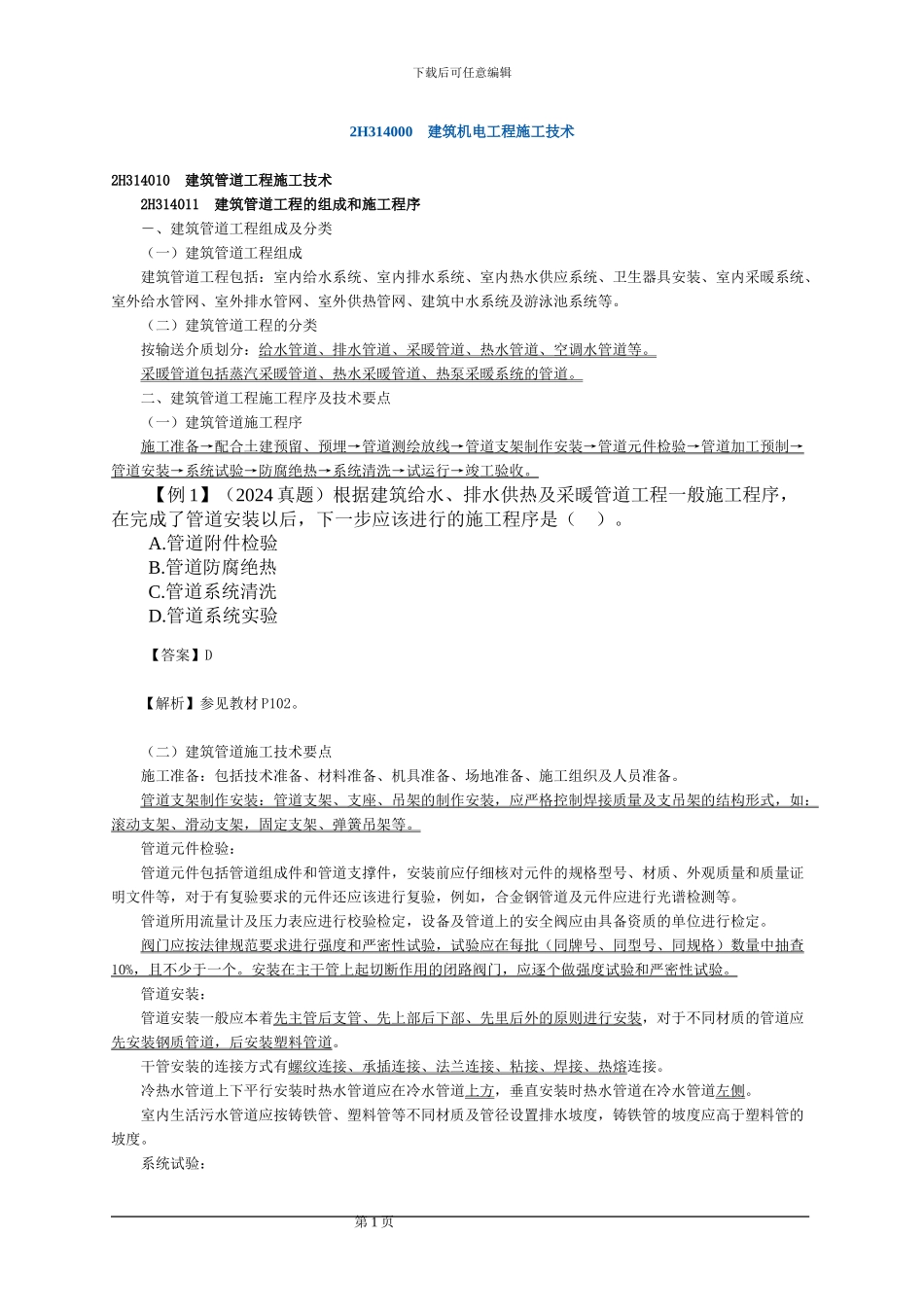

下载后可任意编辑2H314000 建筑机电工程施工技术2H314010 建筑管道工程施工技术 2H314011 建筑管道工程的组成和施工程序 ―、建筑管道工程组成及分类 （一）建筑管道工程组成 建筑管道工程包括：室内给水系统、室内排水系统、室内热水供应系统、卫生器具安装、室内采暖系统、室外给水管网、室外排水管网、室外供热管网、建筑中水系统及游泳池系统等。 （二）建筑管道工程的分类 按输送介质划分：给水管道、排水管道、采暖管道、热水管道、空调水管道等。 采暖管道包括蒸汽采暖管道、热水采暖管道、热泵采暖系统的管道。 二、建筑管道工程施工程序及技术要点 （一）建筑管道施工程序 施工准备→配合土建预留、预埋→管道测绘放线→管道支架制作安装→管道元件检验→管道加工预制→管道安装→系统试验→防腐绝热→系统清洗→试运行→竣工验收。 【例 1】（2024 真题）根据建筑给水、排水供热及采暖管道工程一般施工程序，在完成了管道安装以后，下一步应该进行的施工程序是（ ）。 A.管道附件检验 B.管道防腐绝热 C.管道系统清洗 D.管道系统实验 【答案】D【解析】参见教材 P102。 （二）建筑管道施工技术要点 施工准备：包括技术准备、材料准备、机具准备、场地准备、施工组织及人员准备。 管道支架制作安装：管道支架、支座、吊架的制作安装，应严格控制焊接质量及支吊架的结构形式，如 ： 滚动支架、滑动支架，固定支架、弹簧吊架等。 管道元件检验： 管道元件包括管道组成件和管道支撑件，安装前应仔细核对元件的规格型号、材质、外观质量和质量证明文件等，对于有复验要求的元件还应该进行复验，例如，合金钢管道及元件应进行光谱检测等。 管道所用流量计及压力表应进行校验检定，设备及管道上的安全阀应由具备资质的单位进行检定。 阀门应按法律规范要求进行强度和严密性试验，试验应在每批（同牌号、同型号、同规格）数量中抽查10% ，且不少于一个。安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。 管道安装： 管道安装一般应本着先主管后支管、先上部后下部、先里后外的原则进行安装，对于不同材质的管道应先安装钢质管道，后安装塑料管道。 干管安装的连接方式有螺纹连接、承插连接、法兰连接、粘接、焊接、热熔连接。 冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道在冷水管道左侧。 室内生活污水管道应按铸铁管、塑料管等不同材质及管径设置排水坡度...
