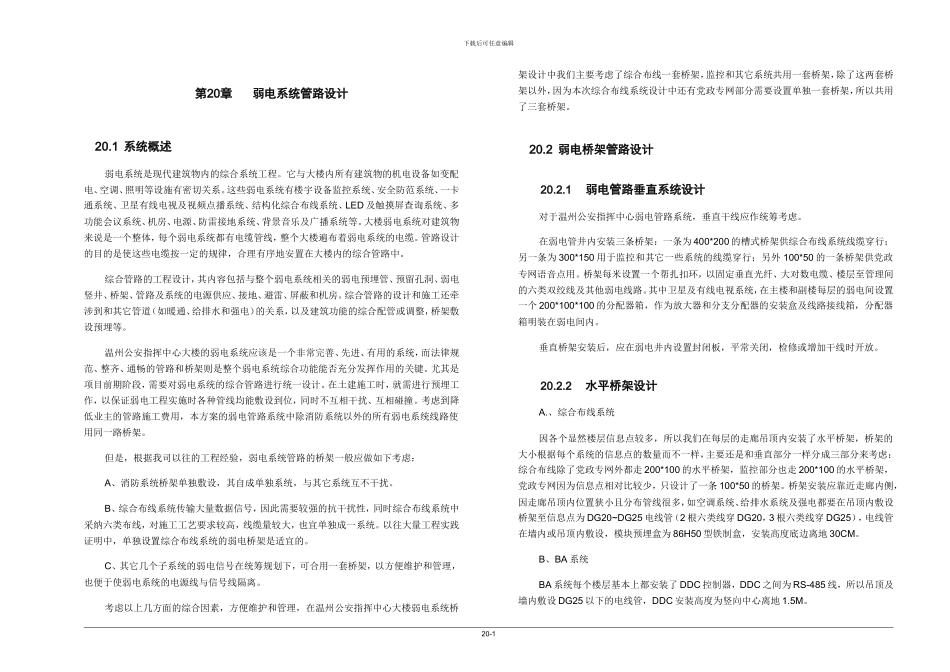

下载后可任意编辑第20章弱电系统管路设计20.1 系统概述弱电系统是现代建筑物内的综合系统工程。它与大楼内所有建筑物的机电设备如变配电、空调、照明等设施有密切关系。这些弱电系统有楼宇设备监控系统、安全防范系统、一卡通系统、卫星有线电视及视频点播系统、结构化综合布线系统、LED 及触摸屏查询系统、多功能会议系统、机房、电源、防雷接地系统、背景音乐及广播系统等。大楼弱电系统对建筑物来说是一个整体，每个弱电系统都有电缆管线，整个大楼遍布着弱电系统的电缆。管路设计的目的是使这些电缆按一定的规律，合理有序地安置在大楼内的综合管路中。综合管路的工程设计，其内容包括与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施工还牵涉到和其它管道（如暖通、给排水和强电）的关系，以及建筑功能的综合配管或调整，桥架敷设预埋等。温州公安指挥中心大楼的弱电系统应该是一个非常完善、先进、有用的系统，而法律规范、整齐、通畅的管路和桥架则是整个弱电系统综合功能能否充分发挥作用的关键。尤其是项目前期阶段，需要对弱电系统的综合管路进行统一设计。在土建施工时，就需进行预埋工作，以保证弱电工程实施时各种管线均能敷设到位，同时不互相干扰、互相碰撞。考虑到降低业主的管路施工费用，本方案的弱电管路系统中除消防系统以外的所有弱电系统线路使用同一路桥架。但是，根据我司以往的工程经验，弱电系统管路的桥架一般应做如下考虑：A、消防系统桥架单独敷设，其自成单独系统，与其它系统互不干扰。B、综合布线系统传输大量数据信号，因此需要较强的抗干扰性，同时综合布线系统中采纳六类布线，对施工工艺要求较高，线缆量较大，也宜单独成一系统。以往大量工程实践证明中，单独设置综合布线系统的弱电桥架是适宜的。C、其它几个子系统的弱电信号在统筹规划下，可合用一套桥架，以方便维护和管理，也便于使弱电系统的电源线与信号线隔离。考虑以上几方面的综合因素，方便维护和管理，在温州公安指挥中心大楼弱电系统桥架设计中我们主要考虑了综合布线一套桥架，监控和其它系统共用一套桥架，除了这两套桥架以外，因为本次综合布线系统设计中还有党政专网部分需要设置单独一套桥架，所以共用了三套桥架。20.2 弱电桥架管路设计20.2.1 弱电管路垂直系统设计对于温州公安指挥中心弱电管路系统，垂直干线应作统筹考虑。在弱电管井内安装三条桥架...
